reordernodes

Переупорядочение вершин графика

свернуть все на странице

Синтаксис

H = reordernodes(G,order)
[H,idx] = reordernodes(G,order)

Описание

пример

H = reordernodes(G,order) переупорядочивает узлы в графике G согласно order. Это переупорядочение соответствует симметричному сочетанию матрицы смежности G.

пример

[H,idx] = reordernodes(G,order) также возвращает вектор сочетания для индексов ребра, idx. Например, если G.Edges имеет переменную Weight, затем H.Edges.Weight == G.Edges.Weight(idx).

Примеры

свернуть все

Скрипт Open Live Script

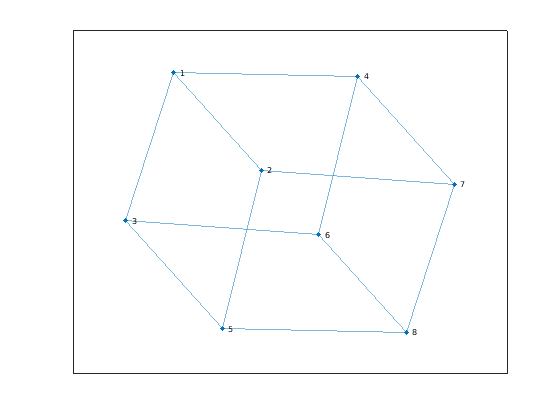

Создайте и постройте график.

s = [1 1 1 2 5 3 6 4 7 8 8 8];
t = [2 3 4 5 3 6 4 7 2 6 7 5];
G = graph(s,t);
plot(G)

Figure contains an axes object. The axes object contains an object of type graphplot.

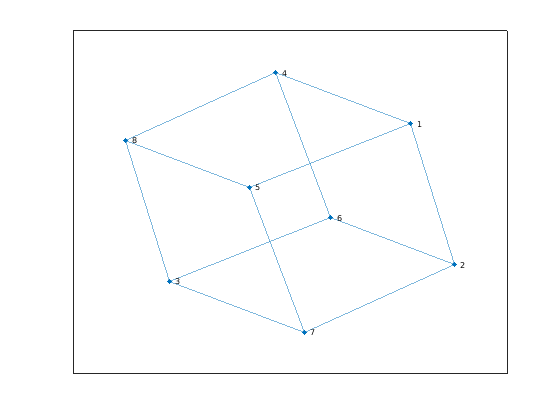

Переупорядочьте вершины графика с помощью вектора сочетания.

order = [7 2 3 4 8 1 5 6];
G = reordernodes(G,order);
plot(G)

Figure contains an axes object. The axes object contains an object of type graphplot.

Скрипт Open Live Script

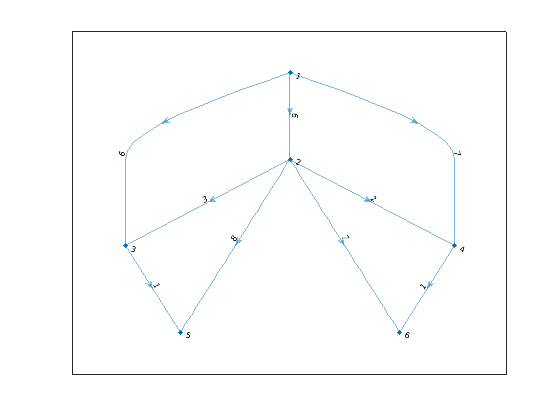

Создайте и постройте взвешенный график.

s = [1 1 1 2 2 2 2 3 4];
t = [3 4 2 3 4 5 6 5 6];
weights = [6 7 6 3 2 8 7 1 1];
G = digraph(s,t,weights);
plot(G,'EdgeLabel',G.Edges.Weight)

Figure contains an axes object. The axes object contains an object of type graphplot.

Переупорядочьте вершины графика на основе-степени, такой, что узел 1 имеет самую большую-степень.

[~,order] = sort(outdegree(G),'descend')
order = 6×1

     2
     1
     3
     4
     5
     6


[H,idx] = reordernodes(G,order);
plot(H,'EdgeLabel',H.Edges.Weight)

Figure contains an axes object. The axes object contains an object of type graphplot.

idx описывает сочетание строк в G.Edges. Подтвердите это соответствие с помощью Weight переменная.

isequal(H.Edges.Weight, G.Edges.Weight(idx))
ans = logical
   1

Входные параметры

свернуть все

Введите график в виде любого graph или digraph объект. Используйте graph создать неориентированного графа или digraph создать ориентированного графа.

Пример: G = graph(1,2)

Пример: G = digraph([1 2],[2 3])

Порядок узла в виде индексов узла или имен узла. order задает симметричное сочетание матрицы смежности G. Если A = adjacency(G), затем A(order,order) производит adjacency(H).

order может быть один из:

  • Числовой вектор из индексов узла, таких как [1 3 2].

  • Массив ячеек из символьных векторов или массив строк имен узла, таких как {'A' 'C' 'B'} или ["A" "C" "B"].

Пример: H = reordernodes(G,[3 1 2])

Выходные аргументы

свернуть все

Выведите график, возвращенный как graph или digraph объект. H содержит тот же Nodes и Edges свойства как G, но со строками H.Nodes и H.Edges переставленный:

  • H.Nodes совпадает с G.Nodes(order,:).

  • H.Edges похоже на G.Edges(idx,:), за исключением того, что узлы перенумерованы.

Вектор сочетания из индексов ребра, возвращенных как вектор. Значения в idx опишите сочетание строк в G.Edges.

Смотрите также

| | | | |

Введенный в R2015b
