highlight

Подсветите узлы и ребра в построенной диаграмме

свернуть все на странице

Синтаксис

highlight(H,nodeIDs)

highlight(H,G)

highlight(H,s,t)

highlight(___,Name,Value)

Описание

пример

highlight(H,nodeIDs) подсвечивает узлы, заданные nodeIDs путем увеличения размеров их маркеров.

пример

highlight(H,G) подсвечивает узлы и ребра графика G путем увеличения их размера маркера узла и ширины линии ребра, соответственно. G должен иметь те же узлы и подмножество ребер базового графика H. Если G содержит повторенные ребра, затем они все подсвечены. Изолированные узлы со степенью 0 не подсвечены.

highlight(H,s,t) подсветки все ребра между заданными входными и выходными парами узла в s и t путем увеличения их ширин линии ребра. Если индексы ребра доступны вместо пар узла (s, t), используйте highlight(H,'Edges',idx) вместо этого.

пример

highlight(___,Name,Value) дополнительные опции использования, заданные одним или несколькими Аргументами пары "имя-значение" с помощью любой из комбинаций входных аргументов в предыдущих синтаксисах. Например, highlight(H,nodes,'NodeColor','g') подсвечивает подмножество узлов путем изменения их цвета в зеленый, вместо того, чтобы увеличить их размер маркера.

Примеры

свернуть все

Выделение вершин графика

Скрипт Open Live Script

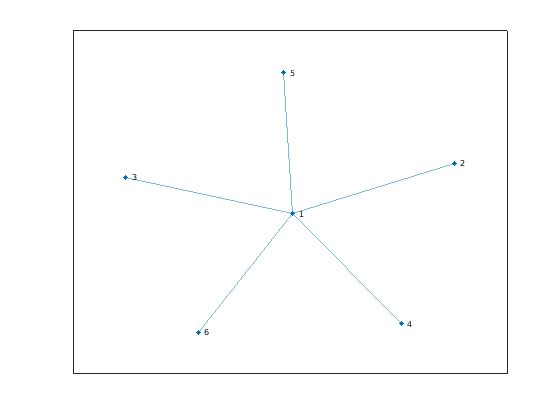

Создайте и постройте график. Возвратите указатель на GraphPlot объект, h.

s = 1;
t = 2:6;
G = graph(s,t);
h = plot(G,'Layout','force')

Figure contains an axes object. The axes object contains an object of type graphplot.

h =
  GraphPlot with properties:

     NodeColor: [0 0.4470 0.7410]
    MarkerSize: 4
        Marker: 'o'
     EdgeColor: [0 0.4470 0.7410]
     LineWidth: 0.5000
     LineStyle: '-'
     NodeLabel: {'1'  '2'  '3'  '4'  '5'  '6'}
     EdgeLabel: {}
         XData: [9.6820e-04 1.6734 -1.7296 1.1251 -0.0922 -0.9777]
         YData: [3.8317e-04 0.6403 0.4648 -1.3929 1.7883 -1.5009]
         ZData: [0 0 0 0 0 0]

  Show all properties

Подсветите узлы 1 и 3 путем увеличения их размера маркера.

highlight(h,[1 3])

Figure contains an axes object. The axes object contains an object of type graphplot.

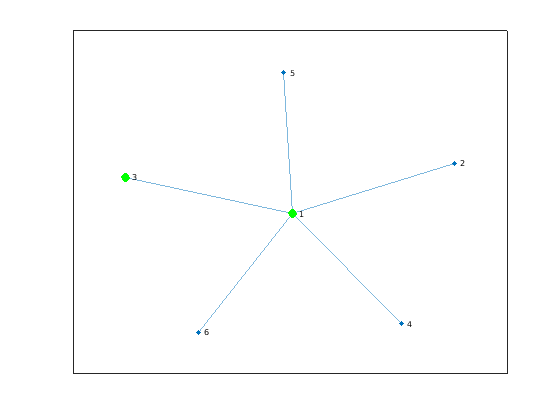

Подсветите узлы 1 и 3 путем изменения их цвета.

highlight(h,[1 3],'NodeColor','g')

Figure contains an axes object. The axes object contains an object of type graphplot.

Выделение минимального дерева охвата графика

Скрипт Open Live Script

Создайте и постройте график. Возвратите указатель на GraphPlot объект, h.

s = [1 1 1 1 1 1 2 3 4 5 6 7 7 7 7 8 9 10 11 8 6];
t = [2 3 4 5 6 7 3 4 5 6 2 8 9 10 11 10 10 11 8 1 11];
G = graph(s,t);
h = plot(G)

Figure contains an axes object. The axes object contains an object of type graphplot.

h =
  GraphPlot with properties:

     NodeColor: [0 0.4470 0.7410]
    MarkerSize: 4
        Marker: 'o'
     EdgeColor: [0 0.4470 0.7410]
     LineWidth: 0.5000
     LineStyle: '-'
     NodeLabel: {'1'  '2'  '3'  '4'  '5'  '6'  '7'  '8'  '9'  '10'  '11'}
     EdgeLabel: {}
         XData: [-0.2157 -0.5149 -0.3637 -1.1504 -1.4097 -0.7742 0.9685 ... ]
         YData: [-0.4806 -1.0307 -1.7531 -1.4460 -0.5843 0.0987 0.6570 ... ]
         ZData: [0 0 0 0 0 0 0 0 0 0 0]

  Show all properties

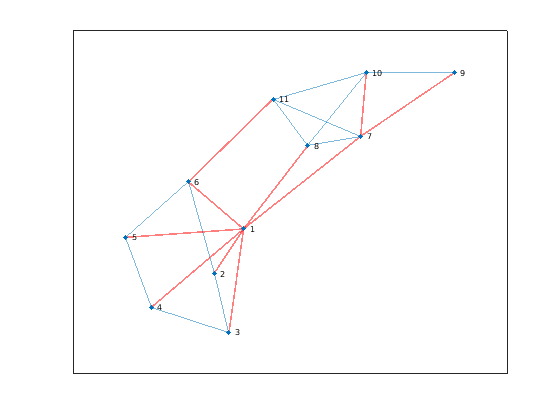

Вычислите минимальное дерево охвата графика. Подсветите минимальный охватывающий древовидный подграф в графике путем увеличения ширины линии и изменения цвета ребер в дереве.

[T,p] = minspantree(G);
highlight(h,T,'EdgeColor','r','LineWidth',1.5)

Figure contains an axes object. The axes object contains an object of type graphplot.

Выделение кратчайшего пути

Скрипт Open Live Script

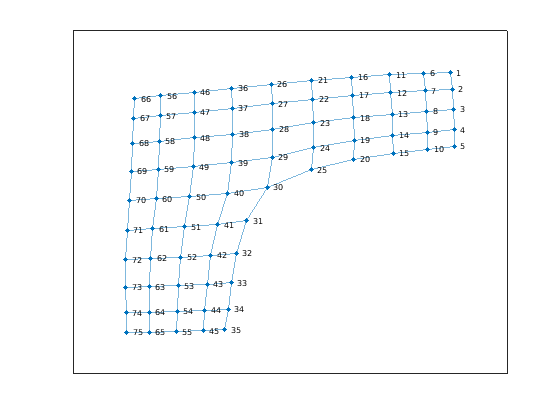

Создайте и постройте график. Возвратите указатель на GraphPlot объект, h.

n = 10;
A = delsq(numgrid('L',n+2));
G = graph(A,'omitselfloops');
G.Edges.Weight = ones(numedges(G),1);
h = plot(G);

Figure contains an axes object. The axes object contains an object of type graphplot.

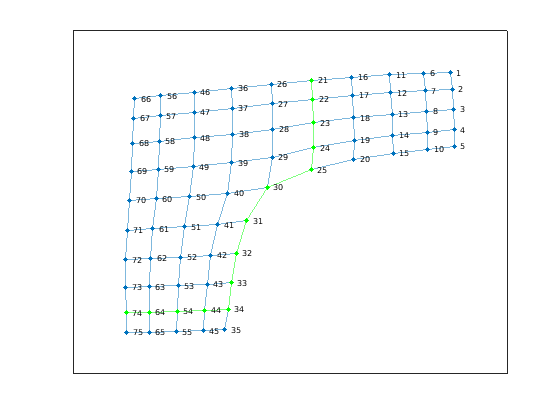

Подсветите кратчайший путь между узлами 74 и 21 путем изменения цвета узлов и ребер вдоль пути к зеленому.

path = shortestpath(G,74,21);
highlight(h,path,'NodeColor','g','EdgeColor','g')

Figure contains an axes object. The axes object contains an object of type graphplot.

Выделение соседей узла

Скрипт Open Live Script

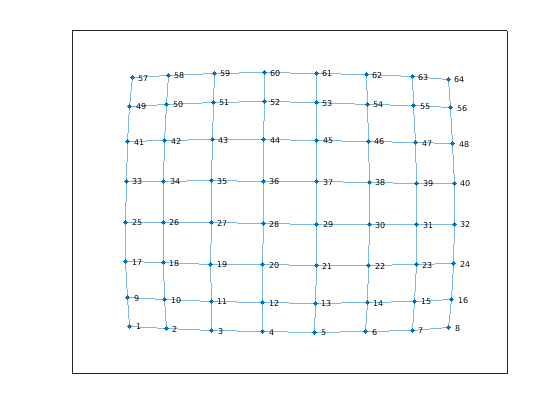

Создайте график, представляющий квадратную сетку стороной 8 узлов. Постройте график и возвратите указатель на GraphPlot объект, p.

n = 8;
A = delsq(numgrid('S',n+2));
G = graph(A,'omitselfloops');
p = plot(G);

Figure contains an axes object. The axes object contains an object of type graphplot.

Найдите соседей узла 36.

n36 = neighbors(G,36)

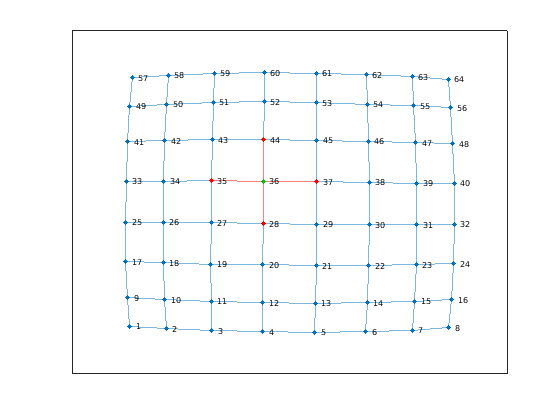

Используйте highlight изменить цвет узла 36 к зеленому и цвету его соседей и их соединительных ребер к красному.

highlight(p,36,'NodeColor',[0 0.75 0])
highlight(p,n36,'NodeColor','red')
highlight(p,36,n36,'EdgeColor','red')

Figure contains an axes object. The axes object contains an object of type graphplot.

Выделение пути максимального потока

Скрипт Open Live Script

Создайте и постройте ориентированного графа. Возвратите указатель на GraphPlot объект, h.

G = digraph(bucky);
h = plot(G);

Figure contains an axes object. The axes object contains an object of type graphplot.

Вычислите максимальный поток между узлами 1 и 56. Задайте два выходных параметров к maxflow возвратить ориентированного графа ненулевых потоков, GF.

[mf,GF] = maxflow(G,1,56)

mf = 3

GF =
  digraph with properties:

    Edges: [28x2 table]
    Nodes: [60x0 table]

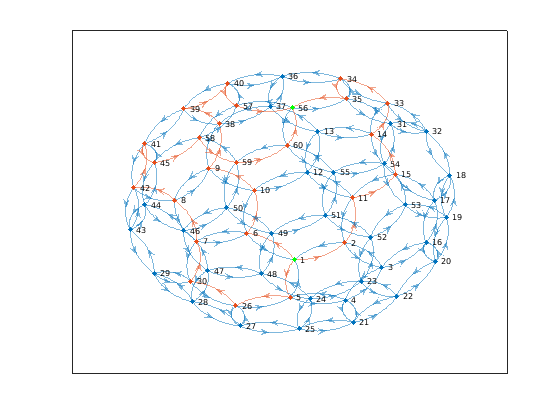

Используйте highlight изменить цвет ребер, которые содержат ненулевые значения потока. Также измените цвет исходного узла 1 и предназначайтесь для узла 56 к зеленому.

highlight(h,GF,'EdgeColor',[0.9 0.3 0.1],'NodeColor',[0.9 0.3 0.1])
highlight(h,[1 56],'NodeColor','g')

Figure contains an axes object. The axes object contains an object of type graphplot.

Кратчайший путь в мультиграфе

Скрипт Open Live Script

Постройте кратчайший путь между двумя узлами в мультиграфе и подсветите определенные ребра, которые пересечены.

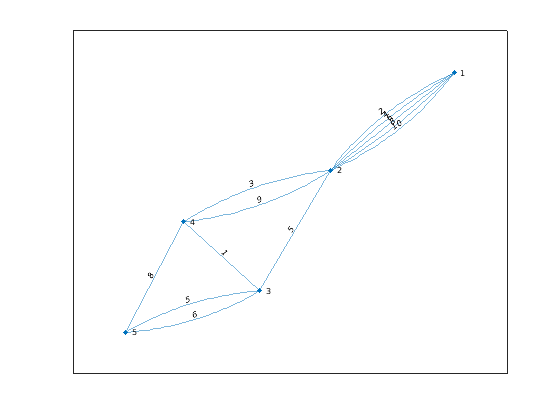

Создайте взвешенный мультиграф с пятью узлами. Несколько пар узлов имеют больше чем одно ребро между ними. Постройте график для ссылки.

G = graph([1 1 1 1 1 2 2 3 3 3 4 4],[2 2 2 2 2 3 4 4 5 5 5 2],[2 4 6 8 10 5 3 1 5 6 8 9]);
p = plot(G,'EdgeLabel',G.Edges.Weight);

Figure contains an axes object. The axes object contains an object of type graphplot.

Найдите кратчайший путь между узлом 1 и узлом 5. Поскольку несколько из пар узла имеют больше чем одно ребро между ними, задают три выходных параметров к shortestpath возвратить определенные ребра, которые пересекает кратчайший путь.

[P,d,edgepath] = shortestpath(G,1,5)

P = 1×5

     1     2     4     3     5

d = 11

edgepath = 1×4

     1     7     9    10

Результаты показывают, что кратчайший путь имеет общую длину 11 и следует за ребрами, данными G.Edges(edgepath,:).

G.Edges(edgepath,:)

ans=4×2 table
    EndNodes    Weight
    ________    ______

     1    2       2
     2    4       3
     3    4       1
     3    5       5

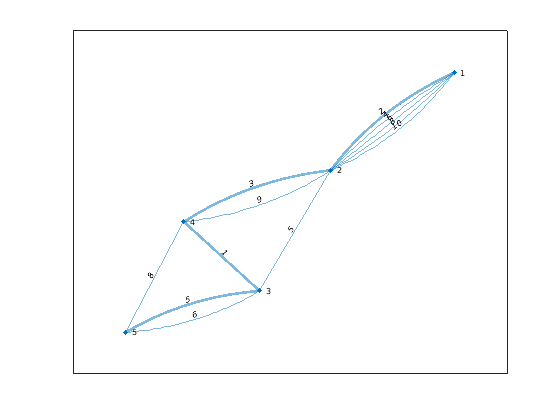

Подсветите этот путь к ребру при помощи highlight функция с 'Edges' пара "имя-значение", чтобы задать индексы пересеченных ребер.

highlight(p,'Edges',edgepath)

Figure contains an axes object. The axes object contains an object of type graphplot.

Входные параметры

свернуть все

`H` — Введите график графика
`GraphPlot` объект

Введите график графика в виде GraphPlot объект. Используйте graph или digraph функции, чтобы создать график, и затем использовать plot с выходным аргументом, чтобы возвратить GraphPlot объект.

Пример: H = plot(G)

`nodeIDs` — Узлы, чтобы подсветить
логический вектор | индексы узла | имена узла

Узлы, чтобы подсветить в виде логического вектора, или как один или несколько индексов узла или имен узла. Если nodeIDs логический вектор, затем он должен иметь длину numnodes(G).

Эта таблица показывает различные способы относиться к одному или нескольким узлам или их числовыми индексами узла или их именами узла.

Форма Один узел Несколько узлов

Индекс узла

Форма	Один узел	Несколько узлов
Индекс узла	Скаляр Пример 1	Вектор Пример: `[1 2 3]`
Имя узла	Символьный вектор Пример: `'A'`	Массив ячеек из символьных векторов Пример: `{'A' 'B' 'C'}`
Скаляр строки Пример: `"A"`	Массив строк Пример: `["A" "B" "C"]`

Скаляр

Пример 1

Вектор

Пример: [1 2 3]

Имя узла

Символьный вектор

Пример: 'A'

Массив ячеек из символьных векторов

Пример: {'A' 'B' 'C'}

Скаляр строки

Пример: "A"

Массив строк

Пример: ["A" "B" "C"]

nodeIDs не должен задавать имена узла, которые конфликтуют с любым из дополнительных названий параметра для highlight, такой как 'Edges' или 'EdgeColor'. Используйте findnode чтобы вместо этого передать в узле индексируют для этих случаев.

`G` — График, чтобы подсветить
`graph` возразите | `digraph` объект

График, чтобы подсветить в виде graph или digraph объект. G должен иметь те же узлы и подмножество ребер базового графика H. Изолированные узлы со степенью 0 не подсвечены.

`s,t` — Пары узла (в качестве отдельных аргументов)
индексы узла | имена узла

Пары узла в виде отдельных аргументов индексов узла или имен узла. Столь же расположенные элементы в s и t задайте входные и выходные узлы для ребер в графике.

s и t не должен задавать имена узла, которые конфликтуют с любым из дополнительных названий параметра для highlight, такой как 'Edges' или 'EdgeColor'. Используйте findnode чтобы вместо этого передать в узле индексируют для этих случаев.

Пример: highlight(H,[1 2],[3 3]) подсвечивает ребра графика (1,3) и (2,3).

Пример: highlight(H,'a','b') подсветки все ребра от 'a' к 'b'.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: highlight(H,nodes,'NodeColor','y')

Ребра, чтобы подсветить

свернуть все

`Edges` — Ребра, чтобы подсветить
скаляр | вектор

Ребра, чтобы подсветить в виде разделенной запятой пары, состоящей из 'Edges' и скалярный индекс ребра, вектор из индексов ребра или логический вектор. Используйте эту пару "имя-значение", чтобы подсветить определенное ребро между узлами, когда несколько ребер будут существовать между теми же двумя узлами.

Значением этой пары "имя-значение" может быть третий выход от shortestpath или shortestpathtree, такой как [path,d,edgepath] = shortestpath(…).

Пример: highlight(p,'Edges',edgepath)

Свойства ребра

свернуть все

`EdgeColor` 'EdgeColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

Цвет обводки в виде разделенной запятой пары, состоящей из 'EdgeColor' и триплет RGB, шестнадцатеричный цветовой код или название цвета.

Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB^® использование во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: plot(G,'EdgeColor','r') создает график графика с красными ребрами.

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

Стиль линии в виде разделенной запятой пары, состоящей из 'LineStyle' и один из стилей линии перечислен в этой таблице.

'characters'	Стиль линии	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия
`'none'`	Никакая линия	Никакая линия

`LineWidth` — Ширина линии ребра
0.5 (значение по умолчанию) | положительное значение

Ширина линии ребра в виде разделенной запятой пары, состоящей из 'LineWidth' и положительное значение в модулях точки.

Пример: 0.75

`ArrowSize` ArrowSize
положительное значение

Размер стрелы в виде положительного значения в модулях точки. Значение по умолчанию ArrowSize 7 для графиков с 100 или меньшим количеством узлов и 4 для графиков больше чем с 100 узлами.

ArrowSize используется только для ориентированных графов.

Пример: 15

`ArrowPosition` — Положение стрелы вдоль ребра
0.5 (значение по умолчанию) | скаляр

Положение стрелы вдоль ребра в виде значения в [0 1]. Значение около 0 стрел мест ближе к исходному узлу и значению около 1 стрелы мест ближе к целевому узлу. Значением по умолчанию является 0.5 так, чтобы стрелы были промежуточными между входными и выходными узлами.

ArrowPosition используется только для ориентированных графов.

Свойства узла

свернуть все

`NodeColor` 'NodeColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

Цвет узла в виде разделенной запятой пары, состоящей из 'NodeColor' и триплет RGB, шестнадцатеричный цветовой код или название цвета.

Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: plot(G,'NodeColor','k') создает график графика с узлами с неизвестным потоком.

`Marker` — Символ маркера узла
`'o'` (значение по умолчанию) | вектор символов

Символ маркера узла в виде разделенной запятой пары, состоящей из 'Marker' и один из векторов символов перечислен в этой таблице. Значение по умолчанию должно использовать круговые маркеры для вершин графика.

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма
`'none'`	Никакие маркеры	Не применяется

Пример: '+'

Пример: 'diamond'

`MarkerSize` — Размер маркера узла
положительное значение

Размер маркера узла в виде разделенной запятой пары, состоящей из 'MarkerSize' и положительное значение в модулях точки. Размером маркера по умолчанию является 4 для графиков с 100 или меньшим количеством узлов и 2 для графиков больше чем с 100 узлами.

Пример: 10

Узел и метки ребра

свернуть все

`NodeLabelColor` — Цвет меток узла
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

Метка Node окрашивает в виде триплета RGB, шестнадцатеричного цветового кода или названия цвета.

Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: plot(G,'NodeLabel',C,'NodeLabelColor','m') создает график графика с пурпурными марками узла.

`EdgeLabelColor` — Цвет меток ребра
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

Метка ребра окрашивает в виде триплета RGB, шестнадцатеричного цветового кода или названия цвета.

Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: plot(G,'EdgeLabel',C,'EdgeLabelColor','m') создает график графика с пурпурными марками ребра.

Шрифт

свернуть все

`NodeFontName` — Название шрифта меток узла
`'Helvetica'` (значение по умолчанию) | поддерживаемое название шрифта | `'FixedWidth'`

Название шрифта узла помечает в виде поддерживаемого названия шрифта или 'FixedWidth'. Чтобы отобразить и распечатать правильно, необходимо выбрать шрифт, который поддерживает система. Шрифт по умолчанию зависит от конкретной операционной системы и локали. Например, Windows^® и Linux^® системы в английской локализации используют шрифт Helvetica по умолчанию.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, задайте 'FixedWidth'.

Пример: 'Cambria'

`NodeFontSize` — Размер шрифта для меток узла
8 (значение по умолчанию) | положительное число

Размер шрифта для узла помечает в виде положительного числа.

`NodeFontWeight` — Толщина текста в метках узла
`'normal'` (значение по умолчанию) | `'bold'`

Толщина текста в узле помечает в виде 'normal' или 'bold':

'bold' — Более толстые символьные основы, чем нормальный
'normal' — Нормальный вес, как задано конкретным шрифтом

Не все шрифты имеют полужирное начертание шрифта.

Типы данных: cell | char | string

`NodeFontAngle` — Символьный наклон текста в метках узла
`'normal'` (значение по умолчанию) | `'italic'`

Символьный наклон текста в узле помечает в виде 'normal' или 'italic':

'italic' — Наклонные символы
'normal' — Никакой символьный наклон

Не все шрифты имеют оба стиля шрифта.

Типы данных: cell | char | string

`EdgeFontName` — Название шрифта меток ребра
`'Helvetica'` (значение по умолчанию) | поддерживаемое название шрифта | `'FixedWidth'`

Название шрифта ребра помечает в виде поддерживаемого названия шрифта или 'FixedWidth'. Чтобы отобразить и распечатать правильно, необходимо выбрать шрифт, который поддерживает система. Шрифт по умолчанию зависит от конкретной операционной системы и локали. Например, Windows и системы Linux в английской локализации используют шрифт Helvetica по умолчанию.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, задайте 'FixedWidth'.

Пример: 'Cambria'

`EdgeFontSize` — Размер шрифта для меток ребра
8 (значение по умолчанию) | положительное число

Размер шрифта для ребра помечает в виде положительного числа.

`EdgeFontWeight` — Толщина текста в метках ребра
`'normal'` (значение по умолчанию) | `'bold'`

Толщина текста в ребре помечает в виде 'normal' или 'bold':

'bold' — Более толстые символьные основы, чем нормальный
'normal' — Нормальный вес, как задано конкретным шрифтом

Не все шрифты имеют полужирное начертание шрифта.

Типы данных: cell | char | string

`EdgeFontAngle` — Символьный наклон текста в метках ребра
`'normal'` (значение по умолчанию) | `'italic'`

Символьный наклон текста в ребре помечает в виде 'normal' или 'italic':

'italic' — Наклонные символы
'normal' — Никакой символьный наклон

Не все шрифты имеют оба стиля шрифта.

Типы данных: cell | char | string

Смотрите также

Введенный в R2015b

Документация

highlight

Синтаксис

Описание

Примеры

Выделение вершин графика

Выделение минимального дерева охвата графика

Выделение кратчайшего пути

Выделение соседей узла

Выделение пути максимального потока

Кратчайший путь в мультиграфе

Входные параметры

H — Введите график графика GraphPlot объект

nodeIDs — Узлы, чтобы подсветить логический вектор | индексы узла | имена узла

G — График, чтобы подсветить graph возразите | digraph объект

s,t — Пары узла (в качестве отдельных аргументов) индексы узла | имена узла

Аргументы name-value

Edges — Ребра, чтобы подсветить скаляр | вектор

EdgeColor 'EdgeColor' [0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

LineStyle — Стиль линии '-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'

LineWidth — Ширина линии ребра0.5 (значение по умолчанию) | положительное значение

ArrowSize ArrowSize положительное значение

ArrowPosition — Положение стрелы вдоль ребра0.5 (значение по умолчанию) | скаляр

NodeColor 'NodeColor' [0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

Marker — Символ маркера узла 'o' (значение по умолчанию) | вектор символов

MarkerSize — Размер маркера узла положительное значение

NodeLabelColor — Цвет меток узла[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

EdgeLabelColor — Цвет меток ребра[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

NodeFontName — Название шрифта меток узла 'Helvetica' (значение по умолчанию) | поддерживаемое название шрифта | 'FixedWidth'

NodeFontSize — Размер шрифта для меток узла8 (значение по умолчанию) | положительное число

NodeFontWeight — Толщина текста в метках узла 'normal' (значение по умолчанию) | 'bold'

NodeFontAngle — Символьный наклон текста в метках узла 'normal' (значение по умолчанию) | 'italic'

EdgeFontName — Название шрифта меток ребра 'Helvetica' (значение по умолчанию) | поддерживаемое название шрифта | 'FixedWidth'

EdgeFontSize — Размер шрифта для меток ребра8 (значение по умолчанию) | положительное число

EdgeFontWeight — Толщина текста в метках ребра 'normal' (значение по умолчанию) | 'bold'

EdgeFontAngle — Символьный наклон текста в метках ребра 'normal' (значение по умолчанию) | 'italic'

Смотрите также

Функции

Объекты

Темы

Документация MATLAB

Поддержка

`H` — Введите график графика
`GraphPlot` объект

`nodeIDs` — Узлы, чтобы подсветить
логический вектор | индексы узла | имена узла

`G` — График, чтобы подсветить
`graph` возразите | `digraph` объект

`s,t` — Пары узла (в качестве отдельных аргументов)
индексы узла | имена узла

`Edges` — Ребра, чтобы подсветить
скаляр | вектор

`EdgeColor` 'EdgeColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` — Ширина линии ребра
0.5 (значение по умолчанию) | положительное значение

`ArrowSize` ArrowSize
положительное значение

`ArrowPosition` — Положение стрелы вдоль ребра
0.5 (значение по умолчанию) | скаляр

`NodeColor` 'NodeColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

`Marker` — Символ маркера узла
`'o'` (значение по умолчанию) | вектор символов

`MarkerSize` — Размер маркера узла
положительное значение

`NodeLabelColor` — Цвет меток узла
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

`EdgeLabelColor` — Цвет меток ребра
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета

`NodeFontName` — Название шрифта меток узла
`'Helvetica'` (значение по умолчанию) | поддерживаемое название шрифта | `'FixedWidth'`

`NodeFontSize` — Размер шрифта для меток узла
8 (значение по умолчанию) | положительное число

`NodeFontWeight` — Толщина текста в метках узла
`'normal'` (значение по умолчанию) | `'bold'`

`NodeFontAngle` — Символьный наклон текста в метках узла
`'normal'` (значение по умолчанию) | `'italic'`

`EdgeFontName` — Название шрифта меток ребра
`'Helvetica'` (значение по умолчанию) | поддерживаемое название шрифта | `'FixedWidth'`

`EdgeFontSize` — Размер шрифта для меток ребра
8 (значение по умолчанию) | положительное число

`EdgeFontWeight` — Толщина текста в метках ребра
`'normal'` (значение по умолчанию) | `'bold'`

`EdgeFontAngle` — Символьный наклон текста в метках ребра
`'normal'` (значение по умолчанию) | `'italic'`
