layout
Измените размещение графика графика
Описание
layout( изменяется размещение графика строят H)H при помощи автоматического выбора метода макета на основе структуры графика. layout функция изменяет XData и YData свойства H.
layout( дополнительные опции использования заданы одним или несколькими аргументами пары "имя-значение". Например, H,method,Name,Value)layout(H,'force','Iterations',N) задает количество итераций, чтобы использовать в вычислении размещения силы и layout(H,'layered','Sources',S) использует многоуровневое размещение с исходными узлами S включенный в первый слой.
Примеры
Размещение графика на основе структуры

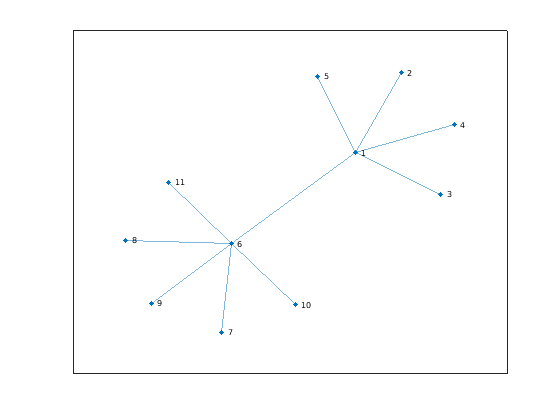

Создайте и постройте график с помощью 'force' размещение.
s = [1 1 1 1 1 6 6 6 6 6]; t = [2 3 4 5 6 7 8 9 10 11]; G = graph(s,t); h = plot(G,'Layout','force');

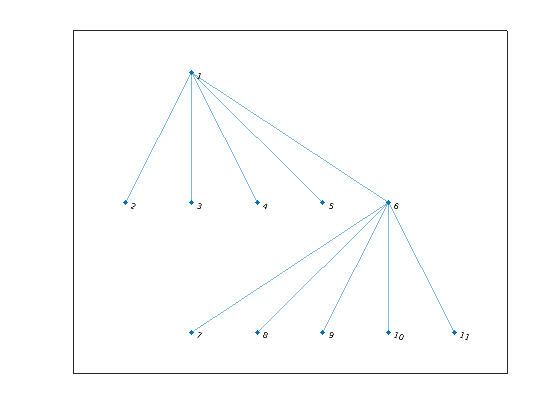

Измените размещение, чтобы быть значением по умолчанию что plot определяет на основе структуры и свойств графика. Результат совпадает с использованием plot(G).
layout(h)
Изменение размещения графика
Создайте и постройте график с помощью 'layered' размещение.
s = [1 1 1 2 2 3 3 4 5 5 6 7]; t = [2 4 5 3 6 4 7 8 6 8 7 8]; G = graph(s,t); h = plot(G,'Layout','layered');
Измените размещение графика, чтобы использовать 'subspace' метод.
layout(h,'subspace')
Совершенствование метода макета графика

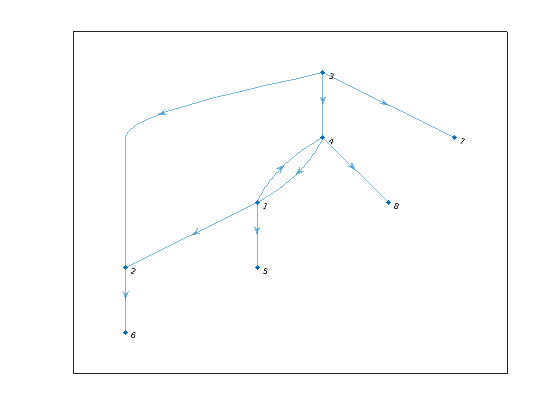

Создайте и постройте график с помощью 'layered' метод макета.
s = [1 1 1 2 3 3 3 4 4]; t = [2 4 5 6 2 4 7 8 1]; G = digraph(s,t); h = plot(G,'Layout','layered');

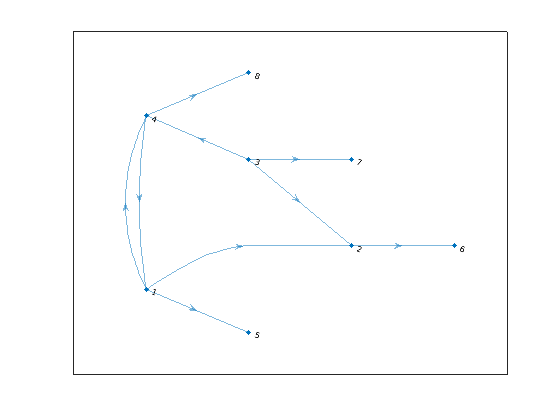

Используйте layout функция, чтобы совершенствовать иерархическое размещение путем определения исходных узлов и горизонтальной ориентации.
layout(h,'layered','Direction','right','Sources',[1 4])
Размещение графика с несколькими компонентами
Постройте график, который имеет несколько компонентов, и затем покажите, как использовать 'UseGravity' опция, чтобы улучшить визуализацию.

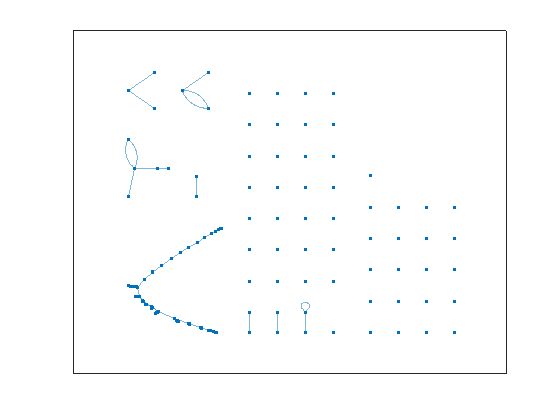

Создайте и постройте график, который имеет 150 узлов, разделенных на многие разъединенные компоненты. MATLAB® размечает компоненты графика на сетке.
s = [1 3 5 7 7 10:100]; t = [2 4 6 8 9 randi([10 100],1,91)]; G = graph(s,t,[],150); h = plot(G);
Обновите координаты макета объекта диаграмм и задайте 'UseGravity' как true так, чтобы компоненты были размечены радиально вокруг источника с большим количеством пробела, выделенного для больших компонентов.
layout(h,'force','UseGravity',true)
Размещение графика на основе веса ребра
Постройте график с помощью 'WeightEffect' пара "имя-значение", чтобы сделать длину ребер графика пропорциональной их весам.

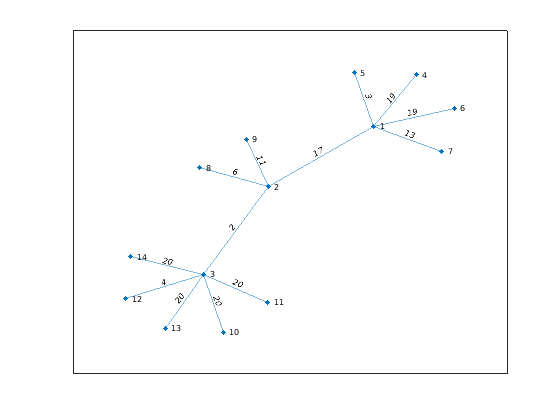

Создайте и постройте ориентированного графа со взвешенными ребрами.
s = [1 1 1 1 1 2 2 2 3 3 3 3 3]; t = [2 4 5 6 7 3 8 9 10 11 12 13 14]; weights = randi([1 20],1,13); G = graph(s,t,weights); p = plot(G,'Layout','force','EdgeLabel',G.Edges.Weight);

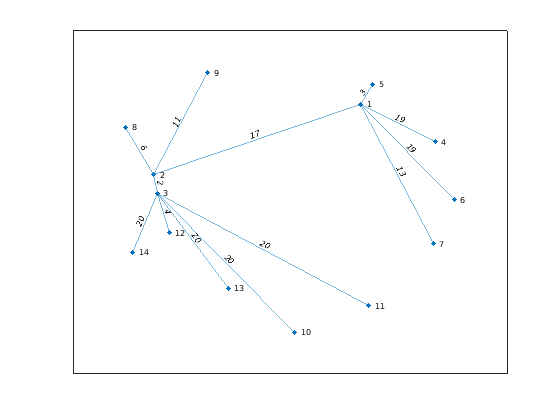

Повторно вычислите размещение графика с помощью 'WeightEffect' пара "имя-значение", так, чтобы длина каждого ребра была пропорциональна своему весу. Это делает его так, чтобы ребра с самыми большими весами были самыми длинными.
layout(p,'force','WeightEffect','direct')
Входные параметры
Советы
Используйте
Layoutпара "имя-значение", чтобы изменить размещение графика, когда вы строите его. Например,plot(G,'Layout','circle')строит графикGс круговым размещением.При использовании
'force'или'force3'методы макета, лучшая практика должна использовать больше итераций с алгоритмом вместо того, чтобы использоватьXStart'YStart', иZStartперезапускать алгоритм с помощью предыдущих выходных параметров. Результат выполнения алгоритма с 100 итерациями отличается по сравнению с выполнением 50 итераций и затем перезапуском алгоритма от конечных положений, чтобы выполнить еще 50 итераций.
Ссылки
[1] Фрачтермен, T. и Э. Рейнголд. “Рисунок графика Направленным на силу Размещением”. Программное обеспечение — Practice & Experience. Издание 21 (11), 1991, стр 1129–1164.
[2] Gansner, E., Э. Коутсофайос, S. Север и K.-P Vo. “Метод для Рисования Ориентированных графов”. Транзакции IEEE на Разработке программного обеспечения. Vol.19, 1993, стр 214–230.
[3] Барт, W., М. Джуенджер и П. Муцель. “Простой и Эффективный Перекрестный подсчет Двойного слоя”. Журнал Алгоритмов Графика и Приложений. Vol.8 (2), 2004, стр 179–194.
[4] Brandes, U. и Б. Коепф. “Быстрое и Простое Присвоение Горизонтальной координаты”. LNCS. Издание 2265, 2002, стр 31–44.
[5] И. Корен. “Чертя Графики Собственными векторами: Теория и Практика”. Компьютеры и Математика с Приложениями. Издание 49, 2005, стр 1867–1888.
