polarplot

Постройте линию в полярных координатах

свернуть все на странице

Синтаксис

polarplot(theta,rho)

polarplot(theta,rho,LineSpec)

polarplot(theta1,rho1,...,thetaN,rhoN)

polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN)

polarplot(rho)

polarplot(rho,LineSpec)

polarplot(Z)

polarplot(Z,LineSpec)

polarplot(___,Name,Value)

polarplot(pax,___)

p = polarplot(___)

Описание

пример

polarplot(theta,rho) строит график в полярных координатах, с theta указание на угол в радианах и rho указание на значение радиуса для каждой точки. Входные параметры должны быть векторами с равной длиной или матрицами с равным размером. Если входные параметры являются матрицами, то polarplot столбцы графиков rho по сравнению со столбцами theta. В качестве альтернативы одни из входных параметров могут быть вектором и другим матрица, пока вектор является той же длиной как одна размерность матрицы.

пример

polarplot(theta,rho,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

polarplot(theta1,rho1,...,thetaN,rhoN) графики несколько rho,theta пары.

polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN) задает стиль линии, символ маркера и цвет для каждой линии.

пример

polarplot(rho) строит значения радиуса в rho под равномерно расположенными с интервалами углами между 0 и 2π.

polarplot(rho,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

пример

polarplot(Z) строит комплексные числа в Z.

polarplot(Z,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

polarplot(___,Name,Value) задает свойства линии на графике с помощью одного или нескольких Name,Value парные аргументы. Настройки свойства применяются ко всем линиям. Вы не можете задать различные значения свойств для различных линий с помощью Name,Value пары.

polarplot(pax,___) использует PolarAxes объект задан pax, вместо текущей системы координат.

пример

p = polarplot(___) возвращает один или несколько объектов линии на графике. Используйте p установить свойства определенного объекта линии на графике после того, как это создается. Для списка свойств смотрите Line Properties.

Примеры

свернуть все

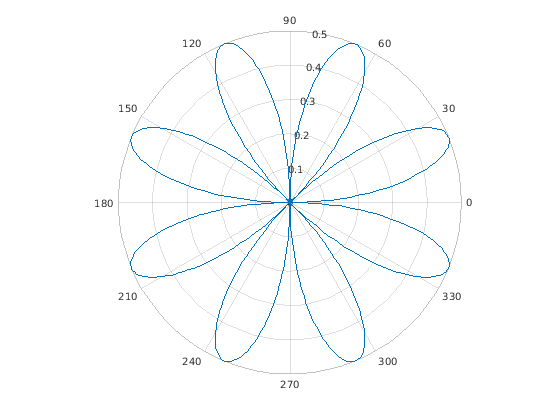

Создание полярного графика

Скрипт Open Live Script

Постройте график в полярных координатах.

theta = 0:0.01:2*pi;
rho = sin(2*theta).*cos(2*theta);
polarplot(theta,rho)

Figure contains an axes object. The axes object contains an object of type line.

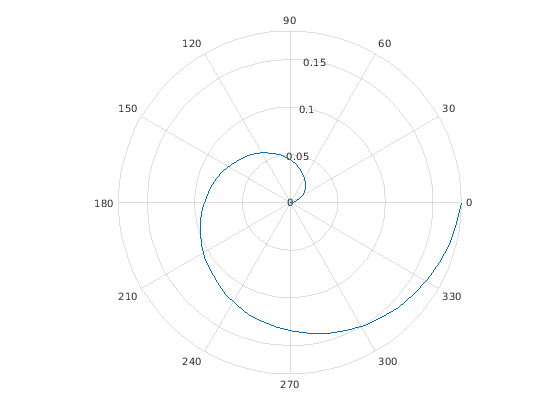

Преобразование от градусов до радианов перед графическим изображением

Скрипт Open Live Script

Создайте данные, чтобы построить.

theta = linspace(0,360,50);
rho = 0.005*theta/10;

Преобразуйте значения в theta от степеней до радианов. Затем отобразите данные на графике в полярных координатах.

theta_radians = deg2rad(theta);
polarplot(theta_radians,rho)

Figure contains an axes object. The axes object contains an object of type line.

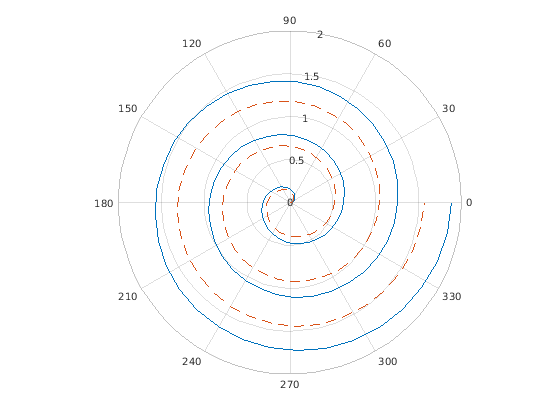

Построение нескольких графиков в полярных координатах

Скрипт Open Live Script

Постройте два графика в полярных координатах. Используйте пунктирную линию для второй линии.

theta = linspace(0,6*pi);
rho1 = theta/10;
polarplot(theta,rho1)

rho2 = theta/12;
hold on
polarplot(theta,rho2,'--')
hold off

Figure contains an axes object. The axes object contains 2 objects of type line.

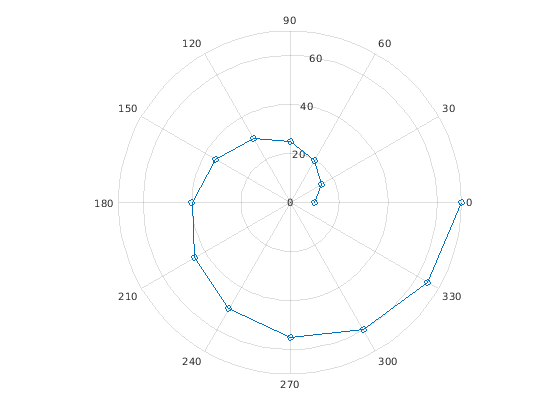

Графическое изображение значений радиуса под равномерно распределенными углами

Скрипт Open Live Script

Задайте только значения радиуса, не задавая угловые значения. polarplot строит значения радиуса под равномерно распределенными углами, которые охватывают от 0 до $2 π$ . Отобразите круговой маркер в каждой точке данных.

rho = 10:5:70;
polarplot(rho,'-o')

Figure contains an axes object. The axes object contains an object of type line.

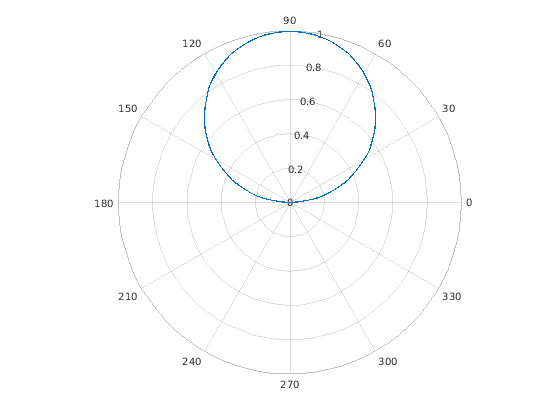

Графическое изображение отрицательных значений радиуса

Скрипт Open Live Script

Создайте полярный график с помощью отрицательных значений радиуса. По умолчанию, polarplot отражает отрицательные величины через начало координат.

theta = linspace(0,2*pi);
rho = sin(theta);
polarplot(theta,rho)

Figure contains an axes object. The axes object contains an object of type line.

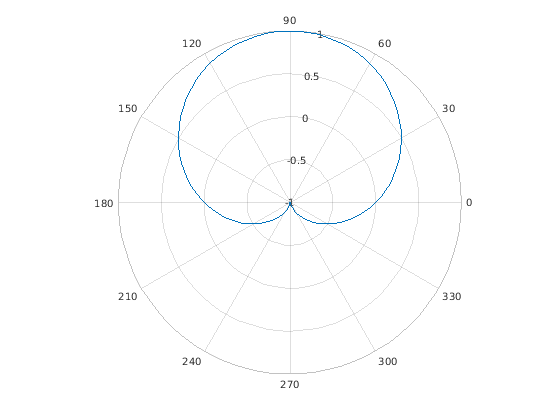

Измените пределы r-оси, таким образом, она лежит в диапазоне от-1 до 1.

rlim([-1 1])

Figure contains an axes object. The axes object contains an object of type line.

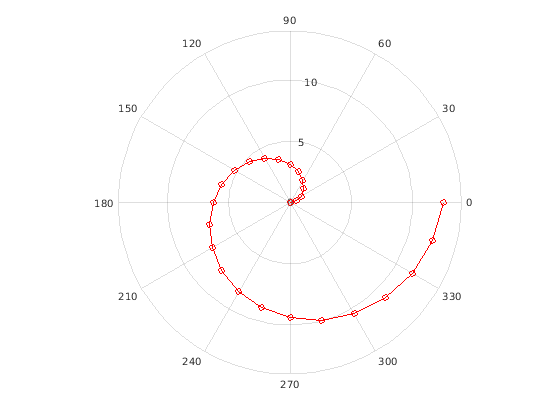

Определение цвета линии для полярного графика

Скрипт Open Live Script

Создайте полярный график с помощью красной линии с круговыми маркерами.

theta = linspace(0,2*pi,25);
rho = 2*theta;
polarplot(theta,rho,'r-o')

Figure contains an axes object. The axes object contains an object of type line.

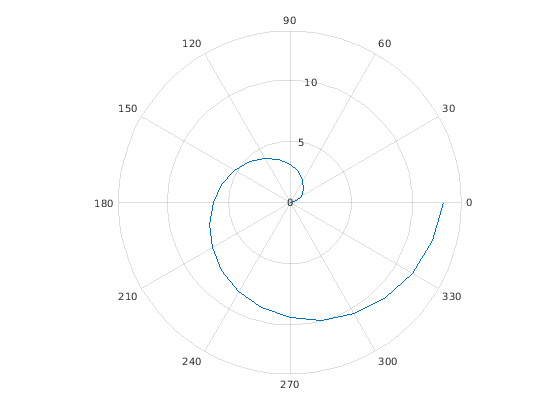

Определение цвета линии после создания

Скрипт Open Live Script

Создайте полярный график и возвратите объект линии на графике.

theta = linspace(0,2*pi,25);
rho = 2*theta;
p = polarplot(theta,rho);

Figure contains an axes object. The axes object contains an object of type line.

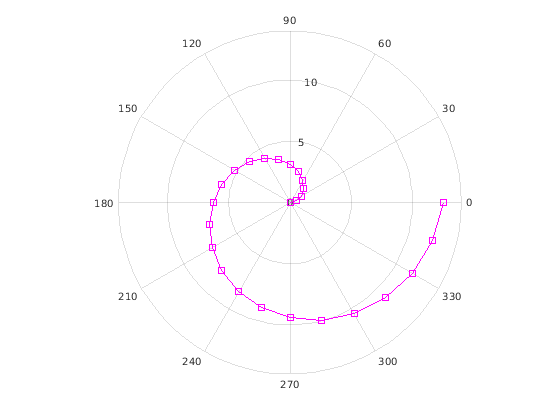

Измените цвет линии и ширину и добавьте маркеры.

p.Color = 'magenta';
p.Marker = 'square';
p.MarkerSize = 8;

Figure contains an axes object. The axes object contains an object of type line.

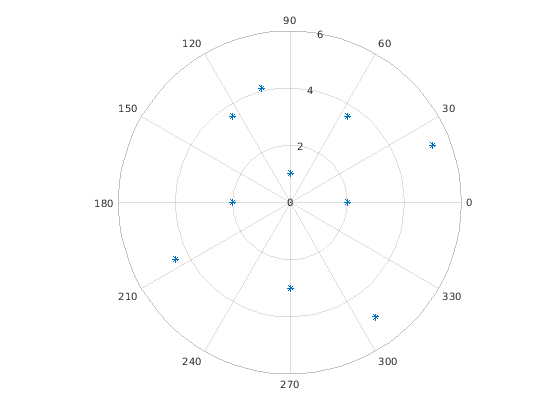

Создание полярного графика с комплексными значениями

Скрипт Open Live Script

Постройте комплексные числа в полярных координатах. Отобразите маркеры в каждой точке без линии, соединяющей их.

Z = [2+3i 2 -1+4i 3-4i 5+2i -4-2i -2+3i -2 -3i 3i-2i];
polarplot(Z,'*')

Figure contains an axes object. The axes object contains an object of type line.

Входные параметры

свернуть все

`theta` — Угловые значения
вектор | матрица

Угловые значения в виде вектора или матрицы. Задайте значения в радианах. Чтобы преобразовать данные от степеней до радианов, использовать deg2rad.

Чтобы изменить пределы оси theta, использовать thetalim.

Пример: [0 pi/2 pi 3*pi/2 2*pi]

`rho` — Значения радиуса
вектор | матрица

Значения радиуса в виде вектора или матрицы. По умолчанию отрицательные величины отражаются до 0. Точка отражается путем принятия абсолютное значение ее радиуса и добавления 180 градусов в ее угол.

Чтобы изменить пределы r-оси, использовать rlim.

Пример: [1 2 3 4 5]

`Z` — Комплексные числа
вектор | матрица

Комплексные числа в виде вектора или матрицы, где каждый элемент имеет форму rho*e^i*theta, или x+iy, где:

rho = sqrt(x^2+y^2)
theta = atan(y/x)

Пример: [1+2i 3+4i 3i]

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.

Пример: '--or' красная пунктирная линия с круговыми маркерами

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма

Название цвета	Краткое название	Триплет RGB
`'red'`	`'r'`	[1 0 0]
`'green'`	`'g'`	[0 1 0]
`'blue'`	`'b'`	[0 0 1]
`'cyan'`	`'c'`	[0 1 1]
`'magenta'`	`'m'`	[1 0 1]
`'yellow'`	`'y'`	[1 1 0]
`'black'`	`'k'`	[0 0 0]
`'white'`	`'w'`	[1 1 1]

`pax` `polaraxes` объект
`PolarAxes` объект

PolarAxes объект. Можно изменить внешний вид и поведение PolarAxes объект путем установки его свойств. Для списка свойств смотрите PolarAxes Properties.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'LineWidth',3

Name,Value парные настройки применяются ко всем построенным графикам. Вы не можете задать различный Name,Value пары для каждой линии с помощью этого синтаксиса. Вместо этого возвратите объекты линии на графике и используйте запись через точку, чтобы установить свойства для каждой линии.

Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Line Properties.

`Color` 'LineColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет линии в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB^® использование во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия
`'none'`	Никакая линия	Никакая линия

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

Ширина линии в виде положительного значения в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы устанавливаете ширину линии на значение, которое меньше ширины пикселя в вашей системе, отображения линии как один пиксель шириной.

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

Символ маркера в виде одного из значений перечислен в этой таблице. По умолчанию объект не отображает маркеры. Определение символа маркера добавляет маркеры в каждой точке данных или вершине.

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма
`'none'`	Никакие маркеры	Не применяется

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

Размер маркера в виде положительного значения в точках, где 1 точка = 1/72 дюйма.

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет заливки маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto' опция использует тот же цвет в качестве Color свойство родительских осей. Если вы задаете 'auto' и поле графика осей невидимо, цвет заливки маркера является цветом фигуры.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Советы

Чтобы преобразовать данные от степеней до радианов, использовать deg2rad. Чтобы преобразовать данные от радианов до степеней, использовать rad2deg.
Можно изменить свойства полярных осей настроить график. Для списка свойств смотрите PolarAxes Properties.
Чтобы отобразить дополнительные данные на графике в полярных осях, используйте hold on команда. Однако вы не можете отобразить на графике данные, которые требуют Осей декартовой системы координат в круговой диаграмме.

Документация

polarplot

Синтаксис

Описание

Примеры

Создание полярного графика

Преобразование от градусов до радианов перед графическим изображением

Построение нескольких графиков в полярных координатах

Графическое изображение значений радиуса под равномерно распределенными углами

Графическое изображение отрицательных значений радиуса

Определение цвета линии для полярного графика

Определение цвета линии после создания

Создание полярного графика с комплексными значениями

Входные параметры

`theta` — Угловые значения
вектор | матрица

`rho` — Значения радиуса
вектор | матрица

`Z` — Комплексные числа
вектор | матрица

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

`pax` `polaraxes` объект
`PolarAxes` объект

Аргументы name-value

`Color` 'LineColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Советы

Смотрите также

Функции

Свойства

Документация MATLAB

Поддержка

Документация

polarplot

Синтаксис

Описание

Примеры

Создание полярного графика

Преобразование от градусов до радианов перед графическим изображением

Построение нескольких графиков в полярных координатах

Графическое изображение значений радиуса под равномерно распределенными углами

Графическое изображение отрицательных значений радиуса

Определение цвета линии для полярного графика

Определение цвета линии после создания

Создание полярного графика с комплексными значениями

Входные параметры

theta — Угловые значения вектор | матрица

rho — Значения радиуса вектор | матрица

Z — Комплексные числа вектор | матрица

LineSpec — Стиль линии, маркер и цвет вектор символов | строка

pax polaraxes объект PolarAxes объект

Аргументы name-value

Color 'LineColor' [0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

LineStyle — Стиль линии '-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'

LineWidth 'LineWidth' 0.5 (значение по умолчанию) | положительное значение

Marker — Символ маркера 'none' (значение по умолчанию) | 'o' | '+' | '*' | '.' | ...

MarkerSize 'MarkerSize' 6 (значение по умолчанию) | положительное значение

MarkerFaceColor — Цвет заливки маркера 'none' (значение по умолчанию) | 'auto' | Триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

Советы

Смотрите также

Функции

Свойства

Документация MATLAB

Поддержка

`theta` — Угловые значения
вектор | матрица

`rho` — Значения радиуса
вектор | матрица

`Z` — Комплексные числа
вектор | матрица

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

`pax` `polaraxes` объект
`PolarAxes` объект

`Color` 'LineColor'
[0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...
