EigenResults
Решение для собственного значения УЧП и выведенные количества
Описание
EigenResults объект содержит решение задачи о собственных значениях УЧП в форме, удобной для графического вывода и постобработки.
Значения собственного вектора в узлах появляются в
Eigenvectorsсвойство.Собственные значения появляются в
Eigenvaluesсвойство.
Создание
Существует несколько способов создать EigenResults объект:
Решите задачу о собственных значениях с помощью
solvepdeeigфункция. Эта функция возвращает решение для собственного значения УЧП какEigenResultsобъект. Это - рекомендуемый подход.Решите задачу о собственных значениях с помощью
pdeeigфункция. Затем используйтеcreatePDEResultsфункция, чтобы получитьEigenResultsобъект из решения для собственного значения УЧП, возвращенногоpdeeig. Обратите внимание на то, чтоpdeeigустаревшая функция. Это не рекомендуется для решения задач о собственных значениях.
Свойства
Функции объекта
interpolateSolution | Интерполируйте решение для УЧП произвольных точек |
Примеры
Результаты задачи о собственных значениях
Получите EigenResults объект от solvepdeeig.
Создайте геометрию для L-образной мембраны. Примените нуль граничные условия Дирихле ко всем ребрам.
model = createpde; geometryFromEdges(model,@lshapeg); applyBoundaryCondition(model,'dirichlet', ... 'Edge',1:model.Geometry.NumEdges, ... 'u',0);
Задайте коэффициенты c = 1, a = 0, и d = 1.
specifyCoefficients(model,'m',0,'d',1,'c',1,'a',0,'f',0);
Создайте mesh и решите задачу о собственных значениях для собственных значений от 0 до 100.
generateMesh(model,'Hmax',0.05);
ev = [0,100];
results = solvepdeeig(model,ev) Basis= 10, Time= 0.37, New conv eig= 0
Basis= 11, Time= 0.41, New conv eig= 0
Basis= 12, Time= 0.46, New conv eig= 0
Basis= 13, Time= 0.50, New conv eig= 0
Basis= 14, Time= 0.53, New conv eig= 0
Basis= 15, Time= 0.54, New conv eig= 0
Basis= 16, Time= 0.56, New conv eig= 0
Basis= 17, Time= 0.58, New conv eig= 0
Basis= 18, Time= 0.61, New conv eig= 1
Basis= 19, Time= 0.63, New conv eig= 1
Basis= 20, Time= 0.65, New conv eig= 1
Basis= 21, Time= 0.68, New conv eig= 1
Basis= 22, Time= 0.70, New conv eig= 3
Basis= 23, Time= 0.73, New conv eig= 3
Basis= 24, Time= 0.77, New conv eig= 4
Basis= 25, Time= 0.79, New conv eig= 5
Basis= 26, Time= 0.81, New conv eig= 6
Basis= 27, Time= 0.84, New conv eig= 6
Basis= 28, Time= 0.87, New conv eig= 6
Basis= 29, Time= 0.89, New conv eig= 7
Basis= 30, Time= 0.92, New conv eig= 7
Basis= 31, Time= 0.95, New conv eig= 10
Basis= 32, Time= 0.98, New conv eig= 10
Basis= 33, Time= 1.02, New conv eig= 11
Basis= 34, Time= 1.05, New conv eig= 11
Basis= 35, Time= 1.08, New conv eig= 14
Basis= 36, Time= 1.11, New conv eig= 14
Basis= 37, Time= 1.13, New conv eig= 14
Basis= 38, Time= 1.17, New conv eig= 14
Basis= 39, Time= 1.19, New conv eig= 14
Basis= 40, Time= 1.22, New conv eig= 14
Basis= 41, Time= 1.24, New conv eig= 15
Basis= 42, Time= 1.27, New conv eig= 15
Basis= 43, Time= 1.30, New conv eig= 15
Basis= 44, Time= 1.33, New conv eig= 16
Basis= 45, Time= 1.36, New conv eig= 16
Basis= 46, Time= 1.38, New conv eig= 16
Basis= 47, Time= 1.42, New conv eig= 16
Basis= 48, Time= 1.44, New conv eig= 17
Basis= 49, Time= 1.49, New conv eig= 18
Basis= 50, Time= 1.70, New conv eig= 18
Basis= 51, Time= 1.74, New conv eig= 18
Basis= 52, Time= 1.77, New conv eig= 18
Basis= 53, Time= 1.81, New conv eig= 18
Basis= 54, Time= 1.86, New conv eig= 21
End of sweep: Basis= 54, Time= 1.86, New conv eig= 21
Basis= 31, Time= 2.14, New conv eig= 0
Basis= 32, Time= 2.16, New conv eig= 0
Basis= 33, Time= 2.21, New conv eig= 0
End of sweep: Basis= 33, Time= 2.22, New conv eig= 0
results =
EigenResults with properties:
Eigenvectors: [5597x19 double]
Eigenvalues: [19x1 double]
Mesh: [1x1 FEMesh]

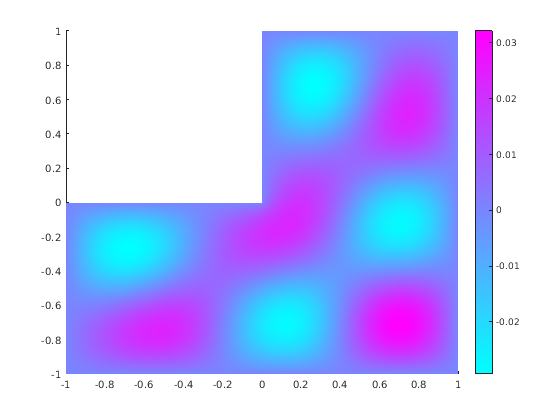

Постройте решение для режима 10.
pdeplot(model,'XYData',results.Eigenvectors(:,10))
