Создайте объект решения
Эта страница описывает устаревший рабочий процесс. Новые возможности не могут быть совместимы с устаревшим рабочим процессом. Для соответствующего шага в рекомендуемом рабочем процессе смотрите solvepde и solvepdeeig.
Исходная (R2015b) версия createPDEResults имел только один синтаксис и создал PDEResults объект. Начиная с R2016a, вы обычно не должны использовать createPDEResults, потому что solvepde и solvepdeeig функции возвращают объекты решения. Кроме того, createPDEResults возвращает объект более нового типа, чем PDEResults. Если вы открываете существующий PDEResults объект, это преобразовано в StationaryResults объект.
Если вы используете один из более старых решателей такой как adaptmesh, затем можно использовать createPDEResults получить объект решения. Стационарные и зависящие от времени объекты решения имеют градиенты в наличии, тогда как PDEResults не включал градиенты.
results = createPDEResults(model,u,utimes,'time-dependent')TimeDependentResults объект решения от model, его решение u, и времена utimes.
results = createPDEResults(model,eigenvectors,eigenvalues,'eigen')EigenResults объект решения от model, его решение для собственного вектора eigenvectors, и его собственные значения eigenvalues.
Создайте StationaryResults объект от решения до эллиптической системы.

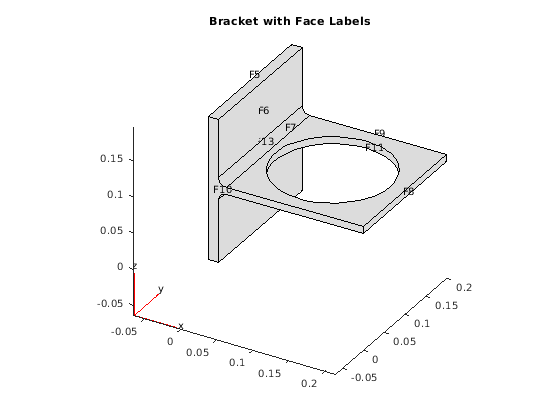

Создайте модель PDE для системы трех уравнений. Импортируйте геометрию скобки и постройте метки поверхности.
model = createpde(3); importGeometry(model,'BracketWithHole.stl'); figure pdegplot(model,'FaceLabels','on') view(30,30) title('Bracket with Face Labels')

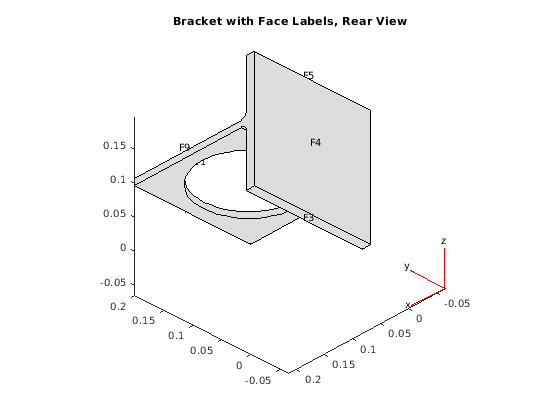

figure pdegplot(model,'FaceLabels','on') view(-134,-32) title('Bracket with Face Labels, Rear View')
Условия границы множества: столкнитесь 3, неподвижно, и в отрицательном z существует сила направление на поверхности 6.
applyBoundaryCondition(model,'dirichlet','face',4,'u',[0,0,0]); applyBoundaryCondition(model,'neumann','face',8,'g',[0,0,-1e4]);
Установите коэффициенты, которые представляют уравнения линейной эластичности.
E = 200e9; nu = 0.3; c = elasticityC3D(E,nu); a = 0; f = [0;0;0];
Создайте mesh и решите задачу.
generateMesh(model,'Hmax',1e-2);
u = assempde(model,c,a,f);Создайте StationaryResults объект из решения.
results = createPDEResults(model,u)
results =
StationaryResults with properties:
NodalSolution: [14002x3 double]
XGradients: [14002x3 double]
YGradients: [14002x3 double]
ZGradients: [14002x3 double]
Mesh: [1x1 FEMesh]
Постройте решение для z- компонент, который является компонента 3.
pdeplot3D(model,'ColorMapData',results.NodalSolution(:,3))
Получите решение из параболической проблемы.
Проблемный тепловой поток моделей в теле.
model = createpde(); importGeometry(model,'Tetrahedron.stl'); pdegplot(model,'FaceLabels','on','FaceAlpha',0.5) view(45,45)
Установите температуру на поверхности 2 - 100. Оставьте другие граничные условия в их значениях по умолчанию (изоляция).
applyBoundaryCondition(model,'dirichlet','face',2,'u',100);
Установите коэффициенты моделировать параболическую проблему с 0 начальными температурами.
d = 1; c = 1; a = 0; f = 0; u0 = 0;
Создайте mesh и решите УЧП в течение многих времен от 0 до 200 с шагом 10.
tlist = 0:10:200; generateMesh(model); u = parabolic(u0,tlist,model,c,a,f,d);
168 successful steps 0 failed attempts 324 function evaluations 1 partial derivatives 28 LU decompositions 323 solutions of linear systems
Создайте TimeDependentResults объект из решения.

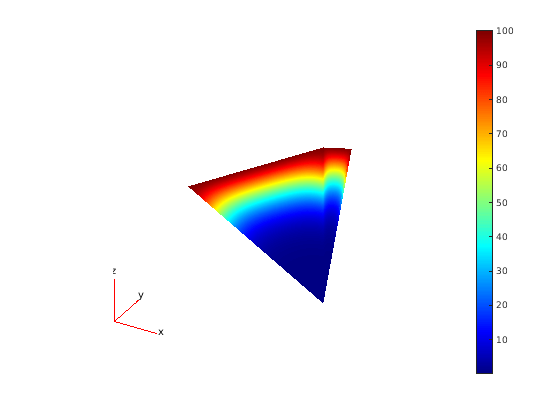

results = createPDEResults(model,u,tlist,'time-dependent');Постройте решение на поверхности геометрии во время 100.
pdeplot3D(model,'ColorMapData',results.NodalSolution(:,11))
Создайте EigenResults объект от решения до задачи о собственных значениях.
Создайте геометрию и mesh для L-образной мембраны. Примените граничные условия Дирихле ко всем ребрам.
model = createpde; geometryFromEdges(model,@lshapeg); generateMesh(model,'Hmax',0.05,'GeometricOrder','linear'); applyBoundaryCondition(model,'dirichlet', ... 'Edge',1:model.Geometry.NumEdges, ... 'u',0);
Решите задачу о собственных значениях для коэффициентов c = 1, a = 0, и d = 1. Получите решения для собственных значений от 0 до 100.
c = 1; a = 0; d = 1; r = [0,100]; [eigenvectors,eigenvalues] = pdeeig(model,c,a,d,r);
Basis= 10, Time= 0.02, New conv eig= 0
Basis= 14, Time= 0.04, New conv eig= 0
Basis= 18, Time= 0.05, New conv eig= 1
Basis= 22, Time= 0.07, New conv eig= 2
Basis= 26, Time= 0.09, New conv eig= 3
Basis= 30, Time= 0.13, New conv eig= 5
Basis= 34, Time= 0.16, New conv eig= 5
Basis= 38, Time= 0.28, New conv eig= 7
Basis= 42, Time= 0.31, New conv eig= 8
Basis= 46, Time= 0.42, New conv eig= 11
Basis= 50, Time= 0.54, New conv eig= 12
Basis= 54, Time= 0.64, New conv eig= 14
Basis= 58, Time= 0.69, New conv eig= 14
Basis= 62, Time= 0.77, New conv eig= 16
Basis= 66, Time= 0.82, New conv eig= 18
End of sweep: Basis= 66, Time= 0.82, New conv eig= 17
Basis= 27, Time= 0.87, New conv eig= 0
Basis= 31, Time= 0.89, New conv eig= 0
Basis= 35, Time= 0.91, New conv eig= 0
End of sweep: Basis= 35, Time= 0.92, New conv eig= 0
Создайте EigenResults объект из решения.
results = createPDEResults(model,eigenvectors,eigenvalues,'eigen')results =
EigenResults with properties:
Eigenvectors: [1440x17 double]
Eigenvalues: [17x1 double]
Mesh: [1x1 FEMesh]
Постройте решение для режима 10.
pdeplot(model,'XYData',results.Eigenvectors(:,10))
Размерности возвращенных решений и градиентов совпадают с возвращенными solvepde и solvepdeeig. Для получения дополнительной информации смотрите Размерности Решений, Градиентов и Потоков.
Процедура для оценки градиентов в узловых местоположениях следующие:
Вычислите градиенты в точках Гаусса, расположенных в каждом элементе.
Экстраполируйте градиенты в узловых местоположениях.
Насчитайте значение градиента от всех элементов, которые встречаются в узле. Этот шаг необходим из-за межэлементного разрыва градиентов. Элементы, которые соединяются в том же узле, дают различные экстраполируемые значения градиента для точки. createPDEResults выполняет взвешенное областью усреднение для 2D сеток и взвешенное объемом усреднение для 3-D сеток.
interpolateSolution | evaluateGradient | StationaryResults | TimeDependentResults | EigenResults
