Задайте области 2D тепловой модели для который linearize извлекает разреженные линейные модели, используемые в Control System Toolbox™.

Создайте переходную тепловую модель.

thermalmodel = createpde('thermal','transient');

Добавьте геометрию блока в тепловую модель при помощи geometryFromEdges функция. Файл описания геометрии для этой проблемы называется crackg.m.

geometryFromEdges(thermalmodel,@crackg);

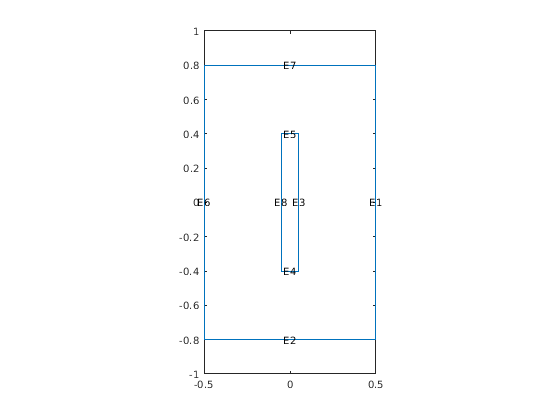

Постройте геометрию, отобразив метки ребра.

pdegplot(thermalmodel,'EdgeLabels','on')
ylim([-1,1])
axis equal

Сгенерируйте mesh.

generateMesh(thermalmodel);

Задайте теплопроводность, массовую плотность и удельную теплоемкость материала.

thermalProperties(thermalmodel,'ThermalConductivity',1, ...
                               'MassDensity',1, ...
                               'SpecificHeat',1);

Задайте температуру на левом крае как 100, и постоянный тепловой поток к внешнему виду через правый край как -10. Добавьте уникальную метку в каждое граничное условие.

thermalBC(thermalmodel,'Edge',6,'Temperature',100,'Label','TempBC');
thermalBC(thermalmodel,'Edge',1,'HeatFlux',-10,'Label','FluxBC');

Укажите, что целая геометрия вырабатывает тепло, и добавьте уникальную метку в это присвоение.

internalHeatSource(thermalmodel,25,'Label','HeatSource');

Установите начальное значение 0 для температуры.

thermalIC(thermalmodel,0);

Вызовите linearizeInput функция с ранее заданными метками для граничных условий и внутреннего источника тепла, чтобы установить входные параметры для linearize функция. Добавьте одну метку на вызов функции.

linearizeInput(thermalmodel,'HeatSource');
linearizeInput(thermalmodel,'TempBC');
linearizeInput(thermalmodel,'FluxBC');

Вызовите linearizeOutput функция, чтобы задать области, для которых вы хотите linearize извлекать разреженные линейные модели. Задайте одну область на вызов функции.

linearizeOutput(thermalmodel,'Edge',2)

ans = struct with fields:
    RegionType: 'Edge'
      RegionID: 2

Задайте, какой из x-, y-, и z-координирует, чтобы включать в линеаризовавшую модель.

Создайте структурную модель анализа переходных процессов.

structuralmodel = createpde('structural','transient-solid');

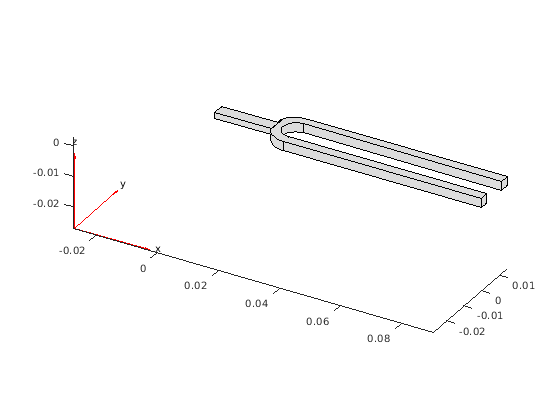

Импортируйте и постройте геометрию камертона.

importGeometry(structuralmodel,'TuningFork.stl');
pdegplot(structuralmodel)

Сгенерируйте mesh.

generateMesh(structuralmodel,'Hmax',0.005);

Задайте модуль Молодежи, отношение Пуассона и массовую плотность, чтобы смоделировать линейное эластичное существенное поведение. Задайте все физические свойства в сопоставимых модулях.

structuralProperties(structuralmodel,'YoungsModulus',210E9, ...
                                     'PoissonsRatio',0.3, ...
                                     'MassDensity',8000);

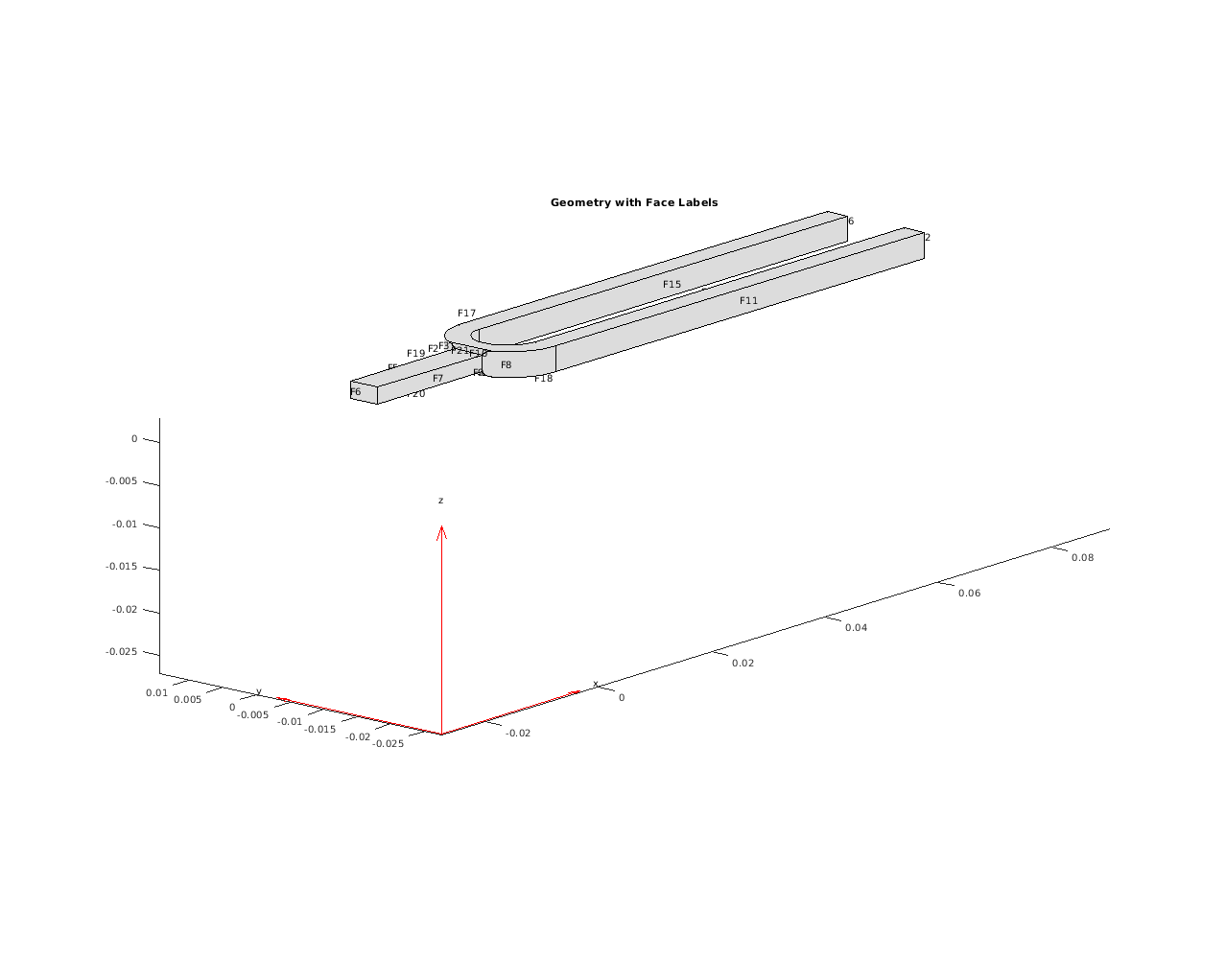

Идентифицируйте поверхности для применения граничных ограничений и загрузок путем графического вывода геометрии с метками поверхности.

figure('units','normalized','outerposition',[0 0 1 1])
pdegplot(structuralmodel,'FaceLabels','on')
view(-50,15)
title 'Geometry with Face Labels'

Наложите достаточные граничные ограничения, чтобы предотвратить движение твердого тела при прикладной загрузке. Как правило, вы содержите камертон вручную или монтируете его на таблице. Как упрощенное приближение этого граничного условия, зафиксируйте область около пересечения зубцов, и указатель (стоит 21 и 22).

structuralBC(structuralmodel,'Face',[21,22],'Constraint','fixed');

Задайте загрузку давления на зубец как короткий прямоугольный импульс давления.

structuralBoundaryLoad(structuralmodel,'Face',11,...
                                       'Pressure',5E6, ...
                                       'EndTime',1e-3, ...
                                       'Label','Pressure');

Задайте ускорение из-за силы тяжести как загрузка тела.

structuralBodyLoad(structuralmodel, ...
                    'GravitationalAcceleration',[0 0 -1], ...
                                      'Label','Gravity');

Создайте входные параметры для силы тяжести и импульса давления на камертоне.

linearizeInput(structuralmodel,'Gravity');
linearizeInput(structuralmodel,'Pressure');

Измерьте y-смещение поверхности 12 и x-смещение поверхности 6.

linearizeOutput(structuralmodel,'Face',12,'Component','y')

ans = struct with fields:
    RegionType: 'Face'
      RegionID: 12
     Component: 'y'

linearizeOutput(structuralmodel,'Face',6,'Component','x')

ans = struct with fields:
    RegionType: 'Face'
      RegionID: 6
     Component: 'x'
