pdesurf
Объемная поверхностная диаграмма узла УЧП или треугольных данных
Эта страница описывает устаревший рабочий процесс. Используйте его, когда вы будете работать с унаследованным кодом и не запланируете преобразовать его, чтобы использовать рекомендуемый подход. В противном случае использовать pdeplot.
Синтаксис
Описание
pdesurf( строит 3-D поверхность с помощью узла УЧП или треугольных данных как высота для 2D проблемы. p,t,u)p и t аргументы задают геометрию проблемы УЧП.
Если u вектор-столбец, pdesurf обработки это как данные об узле и использование непрерывный стиль и интерполированная штриховка. Если u вектор-строка, pdesurf обработки это как треугольные данные и использование прерывистый стиль и закрашивание плоскостями.
Примеры
Объемная поверхностная диаграмма решения для УЧП
Постройте решение уравнения на L-образной мембране с помощью pdesurf функция.
Во-первых, создайте [p,e,t] сцепитесь на L-образной мембране.
[p,e,t] = initmesh('lshapeg'); Решите уравнение с помощью граничных условий Дирихле on .

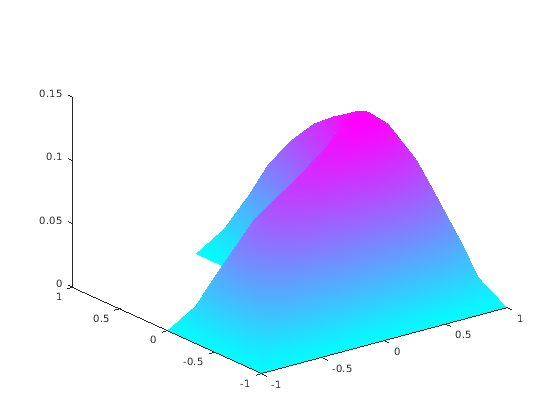

u = assempde('lshapeb',p,e,t,1,0,1);Постройте решение в узлах mesh. При графическом выводе решения в узлах функция использует непрерывный стиль и интерполированную штриховку.
pdesurf(p,t,u)
Интерполируйте решение от узлов mesh до треугольных средних точек.
ut = pdeintrp(p,t,u);

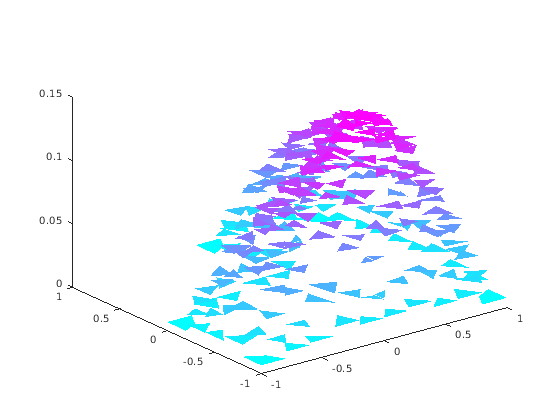

Постройте интерполированное решение. При графическом выводе решения как треугольных данных функция использует прерывистый стиль и закрашивание плоскостями.
pdesurf(p,t,ut)
Входные параметры
Выходные аргументы
Советы
Для большего количества управления объемной поверхностной диаграммой используйте
pdeplotфункция.
