Logic-Controlled Clutch

Муфта сцепления с элементом управления вводом

расширьте все на странице
  • Библиотека:

  • Simscape / Автомобильная трансмиссия / Муфты

  • Logic-Controlled Clutch block

Описание

Logic-Controlled Clutch представляет управляемый логикой механизм, который передает вращательную степень посредством трения. Блок является усовершенствованной версией блока Fundamental Friction Clutch. Вы управляете блоком Logic-Controlled Clutch с физическим сигналом в порте E.

Если муфта участвует и в движении, блок применяет кинетический крутящий момент. Если муфта участвует а не в движении, блок применяет статический крутящий момент.

Порты

Входной параметр

развернуть все

Порт физического сигнала сопоставлен с логикой муфты.

Сохранение

развернуть все

Порт сохранения вращательного механического устройства сопоставлен с основным интерфейсом.

Порт сохранения вращательного механического устройства сопоставлен с интерфейсом последователя.

Параметры

развернуть все

Сожмите управление переходом обязательства. Когда вы выбираете:

  • Instantaneous — Муфта участвует, когда входной сигнал в порте E округляется к 1, и муфта не участвует, когда входной сигнал округляется к 0.

  • First-order lag — Блок вводит задержку первого порядка с обязательством муфты согласно значению, которое вы задаете для параметра Transition time constant.

  • Scaled by input — Блок сглаживает вход сигнала в порте E. Блок применяет полное статическое и кинетическое трение, когда входной сигнал больше или равен 1 и никакой статический или кинетический момент трения, когда сигнал неположителен. Блок линейно масштабирует моменты трения, когда входной сигнал между 0 и 1.

Постоянная времени для задержки первого порядка сжимает обязательство.

Зависимости

Чтобы включить этот параметр, установите Transition model на First-order lag.

Порог минимального крутящего момента, чтобы обеспечить относительное движение между пластинами муфты.

Порог минимального крутящего момента, чтобы вызвать относительное движение между пластинами муфты.

Сожмите минимальную скорость вращения.

Опция, чтобы начать симуляцию с муфты, разблокированной или заблокированной.

Примеры модели

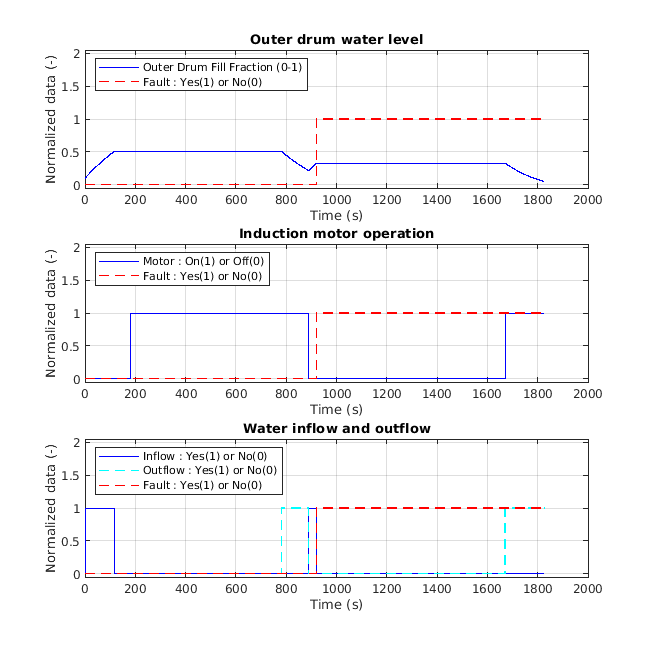

Washing Machine Fault Analysis

Анализ отказа стиральной машины

Смоделируйте стиральную машину и введите отказ в его операции. Отказы водоснабжения машины в определенное время и этот пример моделируют отклик системы согласно этому сценарию. Электродвигатель выключает, и работа машины прерывается путем разряда частично заполненного внешнего барабана.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

| | |

Введенный в R2017b
