phaseshift
Создайте схему сдвига фазы
Описание
Используйте phaseshift объект создать схему сдвига фазы. phaseshift объект является сетью 2D порта, обычно используемой в приемниках отклонения изображений и цифровых руководящих приложениях луча.
Можно также использовать phaseshift возразите, чтобы смоделировать схему сдвига фазы на каскадных этапах с помощью rfbudget возразите или приложение RF Budget Analyzer.
Создание
Описание
psh = phaseshiftphaseshift объект со значениями по умолчанию.
Свойства
Функции объекта
sparameters | Вычислите S-параметры для данных RF, сети, схемы и соответствия с сетевыми объектами |
Примеры
Создайте схему сдвига фазы
Создайте 25 схем сдвига фазы степени для радиоприемника.
psh = phaseshift(PhaseShift = 25);
Вычислите S-параметры на уровне 3 ГГц.
spar = sparameters(psh,3e9)
spar =
sparameters: S-parameters object
NumPorts: 2
Frequencies: 3.0000e+09
Parameters: [2x2 double]
Impedance: 50
rfparam(obj,i,j) returns S-parameter Sij

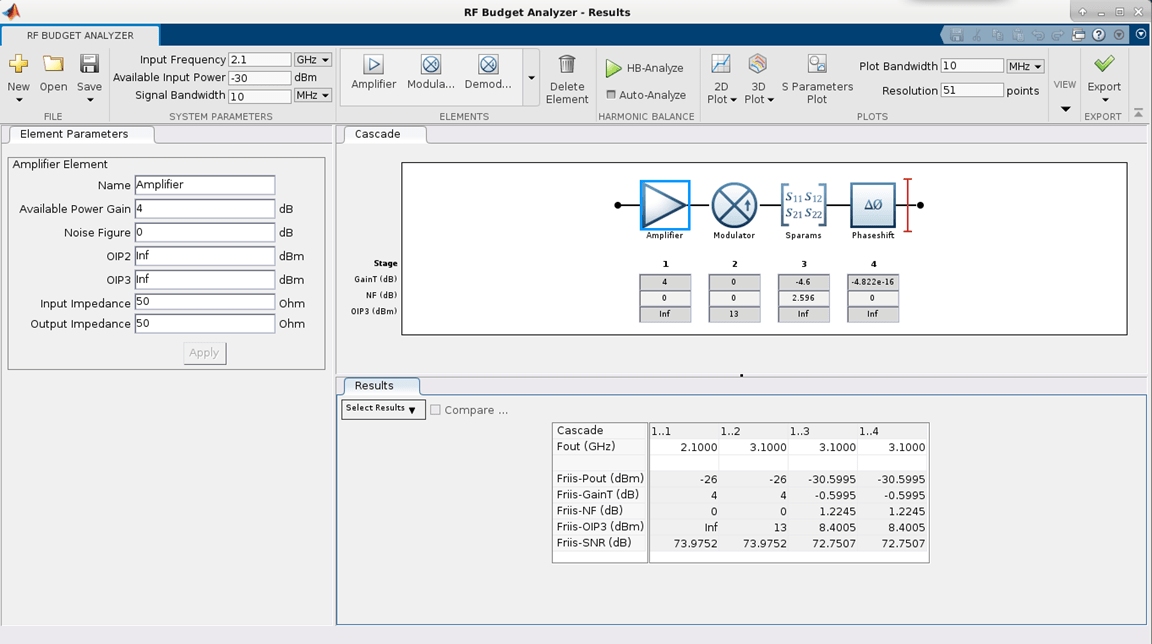

Визуализируйте элемент сдвига фазы в приложении RF Budget Analyzer
Создайте усилитель с усилением 4 дБ.
a = amplifier(Gain = 4);
Создайте модулятор со значением OIP3 13 dBm.
m = modulator(OIP3 = 13);
Создайте элемент n-порта с помощью passive.s2p.
n = nport('passive.s2p');Создайте 40 элементов сдвига фазы степени.
psh = phaseshift(PhaseShift = 40);
Вычислите бюджет RF серии элементов RF на входной частоте 2,1 ГГц, доступной входной мощности –30 dBm и полосе пропускания 10 МГц.
b = rfbudget([a m n psh],2.1e9,-30,10e6);
Используйте show команда в командной строке, чтобы визуализировать бюджетную сеть RF в приложении RF Budget Analyzer. Можно также сделать последующий анализ на этой цепи с помощью приложения. Для получения дополнительной информации смотрите RF Budget Analyzer.
show(b)
