Bus Assignment
Замените указанные элементы шины
- Библиотека:
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала
Описание
Блок Bus Assignment присваивает значения входного элемента, чтобы соединить шиной элементы. Используйте блок Bus Assignment, чтобы изменить значения элемента шины, не добавляя Bus Selector и блоки Bus Creator , которые выбирают элементы шины и повторно собирают их в шину.

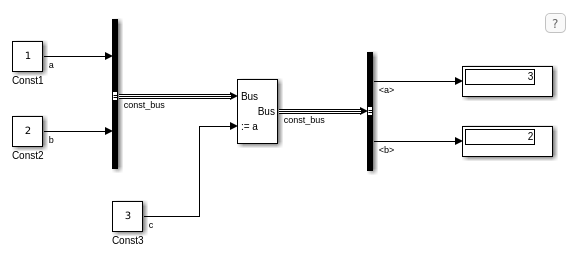

Соедините шину с первым входным портом. К другим входным портам соедините один или несколько элементов, значения которых вы хотите присвоить элементу шины. Используйте диалоговое окно Block Parameters, чтобы указать элементы шины, которые будут заменены. Блок отображает входной порт присвоения для каждого такого элемента. Для примера модели, которая использует блок Bus Assignment, смотрите Значения Замены Элементов Шины.
По умолчанию, Simulink® поврежденные выборы восстановлений в диалоговых окнах Bus Assignment Block Parameters, которые происходят из-за восходящих изменений иерархии шины. Simulink генерирует предупреждение подсветить, что он изменил модель. Чтобы препятствовать тому, чтобы Simulink делал эти восстановления автоматически в Model Configuration Parameters> Diagnostics> панель Connectivity, устанавливают диагностику выборов шины Восстановления на Error without repair.
Ограничения
При использовании массивов шин с блоком Bus Assignment применяются эти ограничения:
Можно присвоить или заменить вложенную шину, которая является массивом шин. Для шины, которая вкладывается в массиве шин, смотрите Присвоение в Массивы Шин.
Чтобы заменить элемент в массиве шин, используйте блок Selector, чтобы выбрать индекс для элемента шины, который вы хотите использовать с блоком Bus Assignment. Затем используйте тот выбранный элемент шины с блоком Bus Assignment.
Порты
Входной параметр
Вывод
Параметры
Elements in the bus — Соедините шиной элементы входной шины
список имен элементов
Список элементов шины входной шины. Стрелка рядом с именем элемента указывает, что входным элементом является шина. Чтобы отобразить элементы во входной шине, кликните по стреле.
Кликните по любому элементу в списке, чтобы выбрать его. Чтобы найти источник выбранного элемента, нажмите Find. Simulink открывает и подсвечивает систему, содержащую источник элемента. Чтобы переместить в настоящее время выбранный элемент в смежный список элементов, чтобы быть присвоенными значениями (см. Elements that are being assigned ниже), нажмите Select. Чтобы обновить отображение, чтобы отразить модификации к шине, соединенной с блоком, нажмите Refresh.
Filter by name — Отфильтруйте набор отображенных элементов
текст
Задайте критерий поиска, чтобы использовать для фильтрации длинного списка входных элементов. Не заключайте критерий поиска в кавычки. Фильтр делает частичный поиск строки. К опциям фильтрации доступа, включая использование регулярного выражения для определения критерия поиска, нажимают
кнопку справа от окна редактирования Filter by name.
Enable regular expression — Отфильтруйте набор отображенных входных элементов
от (значения по умолчанию) | на
Включите использование MATLAB® регулярные выражения для фильтрации имен элементов. Например, ввод t$ в Filter by name окно редактирования отображает все элементы, имена которых заканчиваются строчным t (и их непосредственные родители). Для получения дополнительной информации смотрите Регулярные выражения.
Зависимости
Чтобы получить доступ к этому параметру, нажмите кнопку справа от окна редактирования Filter by name.
Show filtered results as a flat list — Отфильтруйте набор отображенных входных элементов
от (значения по умолчанию) | на
По умолчанию список отображается как древовидный список отфильтрованных элементов, на основе искомого текста в окне редактирования Filter by name. Чтобы использовать плоский формат списка, который использует запись через точку, чтобы отразить иерархию шин, выберите этот параметр.
Зависимости
Чтобы получить доступ к этому параметру, нажмите кнопку справа от окна редактирования Filter by name
Elements that are being assigned — Имена элементов шины, чтобы быть присвоенными значениями
список имен элементов
Имена элементов шины, чтобы быть присвоенными значениями. Этот блок отображает входной порт присвоения для каждого элемента шины в этом списке. Метка соответствующего входного порта содержит имя элемента. Можно заказать элементы при помощи Up, Down или кнопок Remove. Подключение порта обеспечено, когда вы изменяете порядок элемента.
Если входная шина больше не содержит элемент шины, три вопросительных знака (???) появитесь перед именем того элемента шины. Шина изменилась с прошлого раза вы обновили вход блока Bus Assignment и списки присвоений элемента шины. Чтобы решить эту проблему, или измените шину, чтобы включать элемент указанного имени или удалить имя из списка элементов шины, определяемых, чтобы быть присвоенными значениями.
Программируемое использование
Параметры блоков:
OutputSignals |
| Ввод: символьный вектор |
Значения:
'signal1'|'signal2' |
| Значение по умолчанию: 'none' |
Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
