Rate Transition

Обработайте передачу данных между блоками, действующими на различных уровнях

Библиотека:
Simulink / Атрибуты Сигнала
HDL Coder / Атрибуты Сигнала

Описание

Данные о поблочных передачах Rate Transition из выхода блока, действующего на одном уровне к входу блока, действующего на различном уровне. Используйте параметры блоков, чтобы торговать целостностью данных и детерминированной передачей для более быстрого ответа или более низких требований к памяти. Чтобы узнать о целостности данных и детерминированной передаче данных, смотрите проблемы Передачи данных (Simulink Coder).

Опции обработки перехода

Опции обработки перехода	Настройки параметров блоков
Целостность данных Детерминированная передача данных Максимальная задержка	Выбор: Ensure data integrity during data transfer Ensure deterministic data transfer
Целостность данных Недетерминированная передача данных Минимальная задержка Более высокие требования к памяти	Выбор: Ensure data integrity during data transfer Clear: Ensure deterministic data transfer
Возможные потери целостности данных Недетерминированная передача данных Минимальная задержка Более низкие требования к памяти	Clear: Ensure data integrity during data transfer Ensure deterministic data transfer

Настройки параметров блоков

Целостность данных
Детерминированная передача данных
Максимальная задержка

Выбор:

Ensure data integrity during data transfer
Ensure deterministic data transfer

Целостность данных
Недетерминированная передача данных
Минимальная задержка
Более высокие требования к памяти

Выбор:

Ensure data integrity during data transfer

Clear:

Ensure deterministic data transfer

Возможные потери целостности данных
Недетерминированная передача данных
Минимальная задержка
Более низкие требования к памяти

Clear:

Ensure data integrity during data transfer
Ensure deterministic data transfer

Зависимости

Поведение блока Rate Transition зависит от:

Шаги расчета портов, с которыми соединяется блок (см. Эффекты Синхронных Шагов расчета и Эффекты Асинхронных Шагов расчета),
Приоритеты задач для источника и целевых шагов расчета (см. свойства Шага расчета в Simulink^® документация
Задает ли модель фиксированное - или решатель переменного шага (см., Сравнивают Решатели в документации Simulink),
Установка параметров конфигурации модели Device vendor и Device type (см. Эффекты Конфигурации устройства),

Блокируйте метки

Когда вы обновляете свою схему, метка, кажется, на блоке Rate Transition указывает на поведение симуляции.

Метка	Блокируйте поведение
`ZOH`	Законы как нулевой порядок содержат
`1/z`	Законы как единичная задержка
`Buf`	Вход копий, чтобы вывести под семафорным управлением
`Db_buf`	Вход копий, чтобы вывести двойные буферы использования
`3buf`	Вход копий, чтобы вывести использование утраивает буферы
`Copy`	Незащищенная копия входа, чтобы вывести
`NoOp`	Ничего не делает
`Mixed`	Расширяется до нескольких блоков с различными поведениями
`RT`	Указывает на передачу данных между разделами при использовании Редактора Расписания. Для получения дополнительной информации об использовании Редактора Расписания смотрите Используя Редактор Расписания.

Метка поведения блока показывает метод, который гарантирует безопасную передачу данных между задачами, действующими на различных уровнях. Можно использовать функцию цветов шага расчета (информация о Шаге расчета вида на море), чтобы отобразить относительные уровни, которые соединяет блок. Рассмотрите, например, следующую модель:

Шаг расчета окрашивает и метка show поведения блока:

Блок Rate Transition наверху действий схемы как нулевой порядок содержит в быстром-к-медленному переходе.
Блок Rate Transition в нижней части схемы действует как единичная задержка в переходе быстрого не спешения.

Для получения дополнительной информации смотрите Переходы Уровня Указателя (Simulink Coder).

Эффекты синхронных шагов расчета

Следующая таблица подводит итог, как каждая метка появляется когда шаги расчета портов ввода и вывода (inTs и outTs) являются периодическими, или синхронными.

Блокируйте настройки		Блокируйте метку
Переход уровня	Условия для блока перехода уровня	С целостностью данных и детерминизмом	Только с целостностью данных	Без целостности данных или детерминизма
`inTs` = `outTs` (Равный)	`inTsOffset` <`outTsOffset`	Ни один (ошибка)	`Buf`	`Copy` или `NoOp` (см. примечание, которое следует таблице),
	`inTsOffset` = `outTsOffset`	`Copy` или `NoOp` (см. примечание, которое следует таблице),	`Copy` или `NoOp` (см. примечание, которое следует таблице),
	`inTsOffset` > `outTsOffset`	Ни один (ошибка)	`Db_buf`
`inTs` <`outTs` (Быстро, чтобы замедлиться)	`inTs` = `outTs / N` `inTsOffset`, `outTsOffset` = 0	`ZOH`	`Buf`
	`inTs` = `outTs / N` `inTsOffset` ≤ `outTsOffset`	Ни один (ошибка)	`Buf`
	`inTs` = `outTs / N` `inTsOffset` > `outTsOffset`	Ни один (ошибка)	`Db_buf`
	`inTs` ≠ `outTs / N`	Ни один (ошибка)	`Db_buf`
`inTs` > `outTs` (Медленный к быстрому)	`inTs` = `outTs * N` `inTsOffset`, `outTsOffset` = 0	`1/z`	`Db_buf`
	`inTs` = `outTs * N` `inTsOffset` ≤ `outTsOffset`	Ни один (ошибка)
	`inTs` = `outTs * N` `inTsOffset` > `outTsOffset`	Ни один (ошибка)
	`inTs` ≠ `outTs * N`	Ни один (ошибка)
TRANSLATION `inTs, outTs`: Шаги расчета портов ввода и вывода, соответственно `inTsOffset, outTsOffset`: Смещения шага расчета портов ввода и вывода, соответственно `N`: Целочисленное значение> 1

Когда вы выбираете параметр Block reduction на диалоговом окне Configuration Parameters, Copy уменьшает до NoOp. Никакая генерация кода не происходит для блока Rate Transition с NoOp метка. Чтобы препятствовать тому, чтобы блок уменьшался, когда сокращение блока включено, добавьте тестовую точку в блок выход (см., Конфигурируют Сигналы как Тестовые точки в документации Simulink).

Эффекты асинхронных шагов расчета

Следующая таблица подводит итог, как каждая метка появляется когда шаг расчета порта ввода или вывода (inTs или outTs) не является периодическим, или асинхронным.

Блокируйте настройки	Блокируйте метку
Блокируйте настройки	С целостностью данных и детерминизмом	Только с целостностью данных	Без целостности данных или детерминизма
`inTs` = `outTs`	`Copy`	`Copy`	`Copy`
`inTs` ≠ `outTs`	Ни один (ошибка)	`Db_buf`	`Copy`
TRANSLATION `inTs, outTs`: Шаги расчета портов ввода и вывода, соответственно

Эффекты конфигурации устройства

Если настройки параметров конфигурации модели, Device vendor и Device type задают оборудование, которое поддерживает атомарную загрузку данных и операции хранилища, генератор кода, оптимизируют сгенерированный код перехода уровня, когда целевой компьютер поддерживает атомарную загрузку и операции хранилища для типа данных передаваемого сигнала. Генератор кода использует в своих интересах аппаратную загрузку данных и возможность хранилища, заменяя код двойной буферизации между асинхронными задачами с кодом, который выполняет одну копию памяти.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица | массив N-D

Входной сигнал к переходу к новой частоте дискретизации в виде скаляра, вектора, матрицы или массива N-D. Чтобы узнать о параметрах блоков, которые позволяют вам торговать целостностью данных и детерминированной передачей для более быстрого ответа или более низких требований к памяти, смотрите, что Переход Обрабатывает Опции.

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор | матрица | массив N-D

Выходной сигнал является входным сигналом, преобразованным в частоту дискретизации, которую вы задаете. Настройка по умолчанию гарантирует безопасную и детерминированную передачу данных. Чтобы узнать о параметрах блоков, которые позволяют вам торговать целостностью данных и детерминированной передачей для более быстрого ответа или более низких требований к памяти, смотрите, что Переход Обрабатывает Опции.

Параметры

развернуть все

`Ensure data integrity during data transfer` — Обеспечьте целостность данных
`on` (значение по умолчанию) | `off`

Выбор этого флажка приводит к сгенерированному коду, который гарантирует целостность данных когда данные о поблочных передачах. Если вы устанавливаете этот флажок, и передача недетерминирована (см. Ensure deterministic data transfer), в зависимости от приоритета входного уровня и нормы выработки, сгенерированный код использует соответствующий алгоритм, использующий один или несколько буферов, чтобы защитить целостность данных во время передачи данных.

В противном случае блок Rate Transition или уменьшается или генерирует код с помощью операции копии, чтобы влиять на передачу данных. Этот незащищенный режим использует меньше памяти. Но операция копии также прерываема, который может привести к потере целостности данных во время передач данных. Установите этот флажок, если вы хотите, чтобы сгенерированный код действовал с максимальной скоростью отклика (то есть, недетерминировано) и целостность данных. Для получения дополнительной информации см. Опции Блока Перехода Уровня (Simulink Coder).

Программируемое использование

Параметры блоков: Integrity

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Ensure deterministic data transfer (maximum delay)` — Обеспечьте детерминированную передачу данных
`on` (значение по умолчанию) | `off`

Выбор этого флажка приводит к сгенерированному коду, который передает данные на уровне частоты дискретизации более медленного блока, то есть, детерминировано. Если вы не устанавливаете этот флажок, передачи данных происходят, когда новые данные доступны от исходного блока, и блок получения готов получить данные. Вы избегаете задержек передачи, таким образом гарантируя, что система действует с максимальной скоростью отклика. Однако передачи могут произойти непредсказуемо, который является нежелательным в некоторых приложениях. Для получения дополнительной информации см. Опции Блока Перехода Уровня (Simulink Coder).

Программируемое использование

Параметры блоков: Deterministic

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Initial conditions` — Начальные условия
0 (значение по умолчанию) | скаляр | вектор | матрица | массив N-D

Этот параметр применяется только к переходам быстрого не спешения. Это задает начальный выход блока Rate Transition в начале перехода, когда нет никакого выходного сигнала из-за отсутствия входного сигнала, прибывающего из медленного блока, соединенного с входом блока Rate Transition. Simulink не позволяет начальному выходу этого блока быть Inf или NaN. Значение, которое вы задаете, должно быть скаляром или иметь те же размерности как входной сигнал.

Программируемое использование

Параметры блоков: InitialCondition

Ввод: символьный вектор

Значения: конечный скаляр

Значение по умолчанию: '0'

`Output port sample time options` — Режим для определения шага расчета выходного порта
`Specify` (значение по умолчанию) | `Inherit` | `Multiple of input port sample time`

Задает режим для установки шага расчета выходного порта. Опции:

Specify — Позволяет вам использовать параметр Output port sample time, чтобы задать норму выработки, в которую блок Rate Transition преобразует свой входной уровень.
Inherit — Указывает, что блок Rate Transition наследовал норму выработки от блока, до которого соединяется выходной порт.
Multiple of input port sample time — Позволяет вам использовать параметр Sample time multiple (>0), чтобы задать норму выработки блока Rate Transition как кратное ее входному уровню.

Если вы выбираете Inherit и все блоки, соединенные с выходным портом также, наследовали шаг расчета, самый быстрый шаг расчета в модели применяется.

Программируемое использование

Параметры блоков: OutPortSampleTimeOpt

Ввод: символьный вектор

Значения: 'Specify' | 'Inherit' | 'Multiple of input port sample time'

Значение по умолчанию: 'Specify'

`Output port sample time` — Норма выработки
-1 (значение по умолчанию) | скаляр | вектор

Введите значение, которое задает норму выработки, в которую блок преобразует свой входной уровень. Значение по умолчанию (-1) указывает, что блок Rate Transition наследовал норму выработки от блока, до которого соединяется выходной порт. См. Настройку времени выборки для получения информации о том, как задать норму выработки.

Зависимости

Чтобы включить этот параметр, установите Output port sample time options на Specify.

Программируемое использование

Параметры блоков: OutPortSampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '-1'

`Sample time multiple(>0)` — Шаг расчета несколько
1 (значение по умолчанию) | положительная скалярная величина

Введите положительное значение, которое задает норму выработки как кратное шагу расчета входного порта. Значение по умолчанию (1) указывает, что норма выработки совпадает с входным уровнем. Значение 0.5 указывает, что норма выработки является половиной входного уровня. Значение 2 указывает, что норма выработки является дважды входным уровнем.

Зависимости

Чтобы включить этот параметр, установите Output port sample time options на Multiple of input port sample time.

Программируемое использование

Параметры блоков: OutPortSampleTimeMultiple

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '1'

Примеры модели

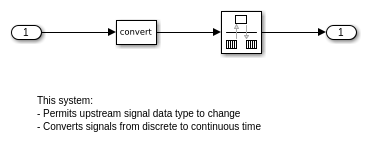

Convert Signals Between Continuous Time and Discrete Time

Преобразуйте сигналы между непрерывным временем и дискретным временем

sldemo_fuelsys модель показывает, как использовать блок Rate Transition, чтобы преобразовать сигналы между непрерывным временем и дискретным временем.

Открытый пример

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Сгенерированный код использует memcpy или memset функции (string.h) при определенных обстоятельствах.
Не может использовать в иерархии триггируемой подсистемы.
Сгенерированный код для параллельных программ является конкретной платформой и принимает, что платформа развертывания и серверная платформа являются тем же самым.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Лучшие практики

Когда блок Rate Transition действует на более быстром входном уровне и более медленной норме выработки, это - хорошая практика, чтобы следовать за блоком Rate Transition с единичной задержкой. Выполнение так препятствует тому, чтобы генератор кода вставил дополнительный обходной регистр в HDL-код. См. также Требования Многоскоростной модели для генерации HDL-кода (HDL Coder).
Сверхдискретизировать входной сигнал, не подвергаясь единичной задержке, в диалоговом окне Block Parameters блока Rate Transition:
- Снимите флажок Ensure data integrity during data transfer.
  Снятие этого флажка делает флажок Ensure deterministic data transfer (maximum delay), чтобы исчезнуть.
- Сконфигурируйте шаг расчета выходного порта блока, чтобы быть целочисленным кратным шаг расчета входного порта. Задайте дробное значение 1/n для Sample time multiple, где n целое число. Можно выбрать любое значение для параметров блоков Output port sample time options, пока Sample time multiple использует значение 1/n.
Примечание
При субдискретизации входного сигнала оставьте флажки Ensure data integrity during data transfer и Ensure deterministic data transfer (maximum delay) выбранными. Этот режим генерирует дополнительный обходной регистр в HDL-коде.
См. также Использование Изменения Уровня и Постоянных Блоков (HDL Coder).

Ограничения

Частота дискретизации не может быть 0 или Inf для портов ввода или вывода блока.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.
