Enumerated Constant

Сгенерируйте значение перечислимой константы

Библиотека:
Simulink / Источники
HDL Coder / Источники

Описание

Блок Enumerated Constant выводит скаляр, массив или матрицу перечисляемых значений. Можно также использовать блок Constant, чтобы вывести перечисляемые значения, но он обеспечивает параметры блоков, которые не применяются к перечислимым типам, таким как Output minimum и Output maximum. Когда вам будет нужен блок, что выходные параметры только постоянные перечисляемые значения, используйте Enumerated Constant, а не Constant. Для получения дополнительной информации смотрите Перечисления Simulink.

Порты

Вывод

развернуть все

`Port_1` — Перечислимая константа
скаляр | вектор | матрица

Значение перечислимой константы в виде скаляра, вектора или матрицы.

Типы данных: enumerated

Параметры

развернуть все

`Output data type` — Тип выходных данных
`Enum: SlDemoSign` (значение по умолчанию) | `Enum:<ClassName>`

Задайте перечислимый тип, от которого вы хотите, чтобы блок вывел одно или несколько значений. Начальное значение, Enum:SlDemoSign, фиктивный перечислимый тип, который препятствует тому, чтобы недавно клонированный блок вызвал ошибку. Чтобы задать желаемый перечислимый тип, выберите его из выпадающего списка или введите Enum:ClassName в Выходных данных вводят поле, где ClassName имя MATLAB^® класс, который задает тип.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения: 'Enum:<ClassName>'

Значение по умолчанию: 'Enum: SlDemoSign'

`Mode` — Категория данных, чтобы задать
`Enumerated` (значение по умолчанию)

Выберите категорию данных, чтобы задать.

Enumerated: Перечислимые типы данных. Выбор Enumerated включает второе меню/текстовое поле направо, где можно ввести имя класса.

`Value` EnumeratedValue
`SlDemoSign.Positive` (значение по умолчанию) | `Enum:<ClassName.Value>`

Задайте значение или значения что блок выходные параметры. Выход блока имеет те же размерности и элементы как параметр Value. Начальное значение, SlDemoSign.Positive, фиктивное перечисляемое значение, которое препятствует тому, чтобы недавно клонированный блок вызвал ошибку.

Чтобы задать желаемые перечисляемые значения, выберите из выпадающего списка или введите любое выражение MATLAB, которое оценивает к желаемому результату, включая выражение, которое использует настраиваемые параметры. Все заданные значения должны иметь тип, обозначенный типом Выходных данных. Чтобы задать массив, который включает каждое значение в перечислимый тип, используйте enumeration функция.

Программируемое использование

Параметры блоков: Value

Ввод: символьный вектор

Значения: 'Enum:<ClassName.Value>'

Значение по умолчанию: 'SlDemoSign.Positive'

`Sample time` Размер шага
`inf` (значение по умолчанию) | скаляр | вектор

Задайте интервал между временами, которые блок выход может изменить в процессе моделирования (например, из-за настройки параметра Value). Значение по умолчанию inf указывает, что блок выход никогда не может изменяться. Шаг расчета inf ускоряет симуляцию и сгенерированный код путем предотвращения потребности повторно вычислить блок выход. Для получения дополнительной информации см. Настройку времени выборки.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: 'inf'

Примеры модели

Control Algorithm Execution Using Enumerated Signal

Выполнение алгоритма управления Используя перечислимый сигнал

Используйте сигнал перечислимого типа данных управлять осуществлением алгоритма блока.

Открыть скрипт

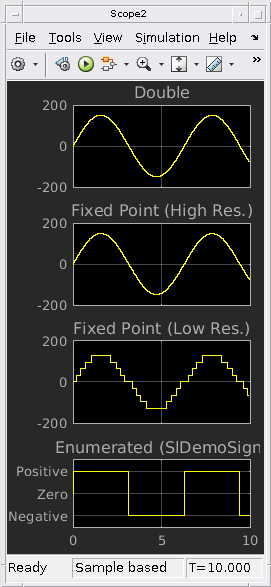

Ввод данных в Simulink

Используйте типы данных в Simulink®. Модель, используемая в этом примере, преобразует синусоиду с двойной точностью, имеющую амплитуду 150 к различным типам данных, и отображает конвертированные сигналы на двух осциллографах.

Открытая модель

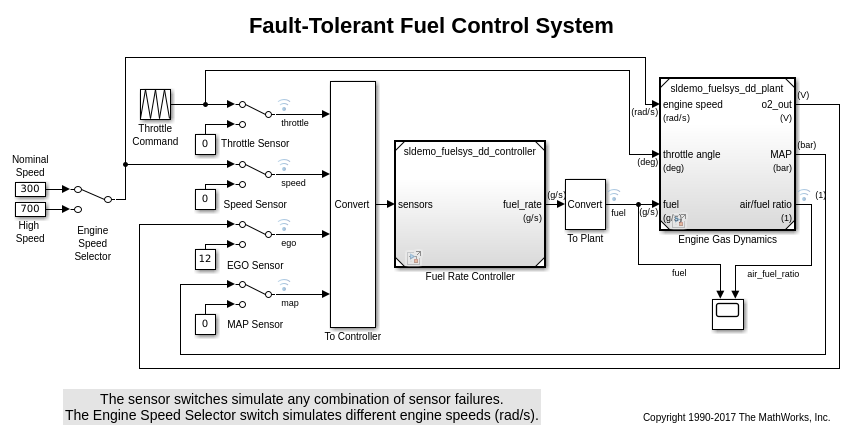

Switch Between Sets of Parameter Values During Simulation and Code Execution

Переключитесь между наборами значений параметров в процессе моделирования и выполнения кода

Переключитесь между независимыми множествами значений для тех же параметров блоков путем хранения наборов в массиве структур.

Характеристики блока

Типы данных	`enumerated`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline

Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. Значением по умолчанию является 0. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).

OutputPipeline

Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. Значением по умолчанию является 0. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Смотрите также

Constant | enumeration

Темы

Представленный в R2009b
