Constant

Сгенерируйте постоянное значение

Библиотека:
Simulink / Обычно Используемые Блоки
Simulink / Источники
DSP System Toolbox / Источники
HDL Coder / Обычно Используемые Блоки
HDL Coder / Источники

Описание

Блок Constant генерирует действительный или комплексный сигнал постоянного значения. Используйте этот блок, чтобы обеспечить постоянный вход сигнала. Блок генерирует скаляр, вектор или матричный выход, в зависимости от:

Размерность параметра Constant value
Установка параметра Interpret vector parameters as 1-D

Выход блока имеет те же размерности и элементы как параметр Constant value. Если вы задаете для этого параметра вектор, который вы хотите, чтобы блок интерпретировал как вектор, установил флажок Interpret vector parameters as 1-D. В противном случае, если вы задаете вектор для параметра Constant value, обработки блока что вектор как матрица.

Совет

Чтобы вывести постоянное перечисляемое значение, рассмотрите использование блока Enumerated Constant вместо этого. Блок Constant обеспечивает параметры блоков, которые не применяются к перечислимым типам, таким как Output minimum и Output maximum.

Используя объекты шины как тип выходных данных

Блок Constant поддерживает невиртуальные шины как тип выходных данных. Используя объект шины, когда тип выходных данных может помочь упростить вашу модель. Если вы используете объект шины, когда выходные данные вводят, устанавливают Constant value на 0 или к MATLAB^® структура, которая совпадает с объектом шины.

Используя структуры для постоянного значения шины

Структура, которую вы задаете, должна содержать значение для каждого элемента шины, представленной объектом шины. Блок выход является невиртуальным сигналом шины.

Можно использовать Simulink.Bus.createMATLABStruct создать полную структуру, которая соответствует шине.

Можно использовать Simulink.Bus.createObject чтобы создать шину возражают от структуры MATLAB.

Если элементы сигнала в выходной шине используют типы числовых данных кроме double, можно задать поля структуры при помощи введенных выражений, таких как uint16(37) или нетипизированные выражения, такие как 37. Чтобы управлять полевыми типами данных, можно использовать объект шины в качестве типа данных Simulink.Parameter объект. Чтобы решить, использовать ли введенные или нетипизированные выражения, смотрите Типы данных Управления Начальных Полей Структуры Условия.

Установка параметров конфигурации поддержать Используя тип данных Object шины

Чтобы включить использование шины возражают как тип выходных данных, прежде чем вы запустите симуляцию, установите Configuration Parameters> Diagnostics> Data Validity> Advanced parameters> Underspecified initialization detection к Simplified. Для получения дополнительной информации смотрите обнаружение инициализации Underspecified.

Порты

Вывод

развернуть все

`Port_1` — Постоянное значение
скаляр | вектор | матрица | массив N-D

Постоянное значение в виде действительного или комплексного ценного скаляра, вектора, матрицы или массива N-D. По умолчанию блок Constant выводит сигнал, размерности которого, тип данных и сложность совпадают с теми из параметра Constant value. Однако можно задать выход, чтобы быть любым типом данных что Simulink^® поддержки, включая фиксированную точку и перечисленные типы данных.

Примечание

Если вы задаете объект шины как тип данных для этого блока, не устанавливайте максимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения дополнительной информации смотрите Simulink.BusElement.

Параметры

развернуть все

Основной

`Constant value` — Постоянное выходное значение
1 (значение по умолчанию) | скаляр | вектор | матрица | массив N-D

Задайте постоянное значение выход блока.

Можно ввести любое выражение, которое MATLAB выполняет как матрица, включая булевы ключевые слова true и false.
Если вы устанавливаете Output data type быть объектом шины, можно задать одну из этих опций:
- Полная структура MATLAB, соответствующая объекту шины
- 0 указать на структуру, соответствующую наземному значению объекта шины
Для получения дополнительной информации смотрите Используя Объекты Шины как Тип Выходных данных.
Для типов данных нешины Simulink преобразует этот параметр от своего типа данных значения до заданного типа выходных данных оффлайн, использование метода округления самых близких и действия переполнения насыщает.

Программируемое использование

Параметры блоков: Value

Ввод: символьный вектор

Значение: скаляр | вектор | матрица | массив N-D

Значение по умолчанию: '1'

`Interpret vector parameters as 1-D` — Обработайте векторы как 1D
`on` (значение по умолчанию) | `off`

Установите этот флажок, чтобы вывести вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.

Когда вы устанавливаете этот флажок, блок выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец. Например, блок выводит матрицу размерности 1-by-N или N-by-1.
Когда вы снимаете этот флажок, блок не выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.

Программируемое использование

Параметры блоков: VectorParams1D

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

`Sample time` — Интервал выборки
`inf` (значение по умолчанию) | скаляр | вектор

Задайте интервал между временами, которые блок Constant выход может изменить в процессе моделирования (например, из-за настройки параметра Constant value).

Значение по умолчанию inf указывает, что блок выход никогда не может изменяться. Эта симуляция скоростей установки и сгенерированный код путем предотвращения потребности повторно вычислить блок выход.

См. Настройку времени выборки для получения дополнительной информации.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: 'inf'

Атрибуты сигнала

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Задайте нижнее значение выходной области значений что Simulink Check как конечное, действительное, дважды, скалярное значение.

Примечание

Если вы задаете объект шины как тип данных для этого блока, не устанавливайте минимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Минимальном параметре для элемента шины смотрите Simulink.BusElement.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Задайте верхнее значение выходной области значений что Simulink Check как конечное, действительное, дважды, скалярное значение.

Примечание

Если вы задаете объект шины как тип данных для этого блока, не устанавливайте максимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Максимальном параметре для элемента шины смотрите Simulink.BusElement.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Тип выходных данных
`Inherit: Inherit from 'Constant value'` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `int16` | `int32` | `int64` | `uint8` | `uint16` | `uint32` | `uint64` | `boolean` | `fixdt(1,16)` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `Enum: <class name>` | `Bus: <object name>` | `<data type expression>`

Задайте тип выходных данных. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения:

'Inherit: Inherit from 'Constant value'' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>'

Значение по умолчанию: 'Inherit: Inherit from 'Constant value''

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

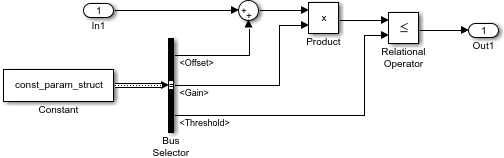

Create Nonvirtual Bus from MATLAB Structure

Создайте невиртуальную шину из структуры MATLAB

Можно использовать блок Constant, чтобы сжато представлять невиртуальную шину элементами с постоянным знаком.

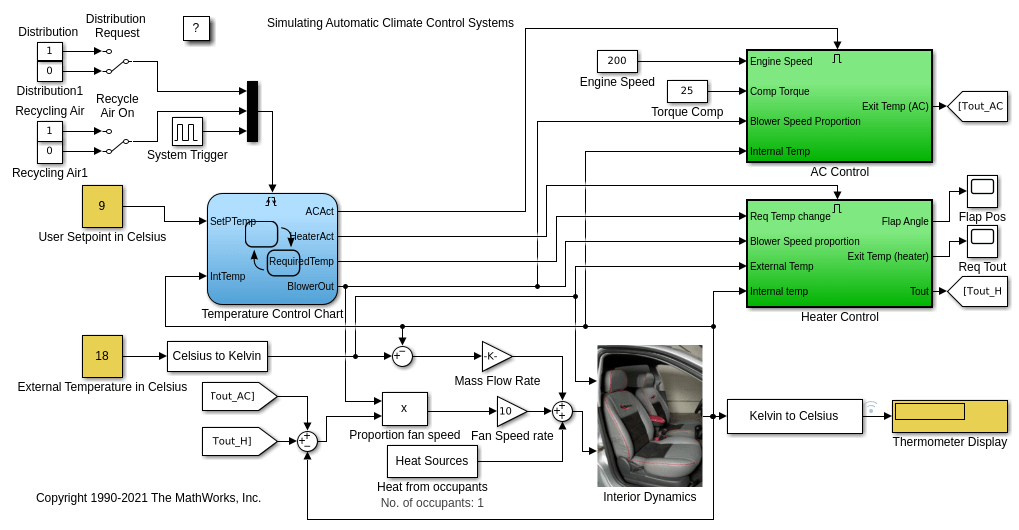

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте автоматическую систему климат-контроля в автомобиле с помощью Simulink® и Stateflow®. В блоке User Setpoint in Celsius введите значение для желаемой температуры воздуха в автомобиле.

Открытая модель

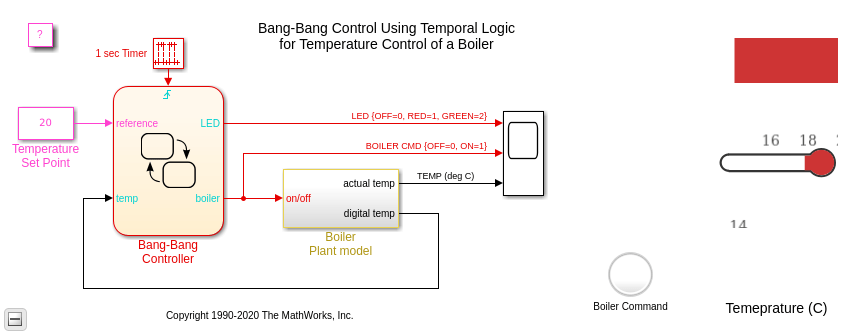

Управление скорострельного оружия Используя временную логику

Используйте Stateflow®, чтобы смоделировать систему контроля температуры скорострельного оружия для бойлера. Движущие силы бойлера моделируются в Simulink®.

Открыть скрипт

Симуляция прыгающего мяча

Используйте два разных подхода к моделированию прыгающего мяча с помощью Simulink®.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Настраиваемые параметры

Можно использовать настраиваемый параметр в блоке Constant, предназначенном для генерации HDL-кода. Для получения дополнительной информации смотрите, Генерируют Порты DUT для Настраиваемых параметров (HDL Coder).

Архитектура HDL

Архитектура	Параметры	Описание
`default` `Constant`	'none'	Эта реализация испускает значение блока Constant.
`Logic Value`	'none'	По умолчанию эта реализация испускает символьный `'Z'` для каждого бита в сигнале. Например, для 4-битного сигнала, реализация испустила бы `'ZZZZ'`.
	`{'Value', 'Z'}`	Если сигнал находится в высокоимпедансном состоянии, используйте это значение параметров. Эта реализация испускает символьный `'Z'` для каждого бита в сигнале. Например, для 4-битного сигнала, реализация испустила бы `'ZZZZ'`.
	`{'Value', 'X'}`	Если сигнал находится в неизвестном состоянии, используйте это значение параметров. Эта реализация испускает символьный `'X'` для каждого бита в сигнале. Например, для 4-битного сигнала, реализация испустила бы `'XXXX'`.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.

Ограничения

Logic Value реализация не поддерживает double тип данных. Если вы задаете эту реализацию для постоянного значения типа double, ошибка генерации кода происходит.
Для Sample time войдите-1. Задержитесь балансировка не поддерживает inf размер шага.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
