Goto
Передайте вход блока в блоки From
- Библиотека:
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала
Описание
Блок Goto передает свой вход его соответствующим блокам From. Вход может быть действительным - или сигнал с комплексным знаком или вектор из любого типа данных. From и блоки Goto позволяют вам передавать сигнал от одного блока до другого, на самом деле не соединяя их.
Блок Goto может передать свой входной сигнал больше чем одному блоку From, несмотря на то, что блок From может получить сигнал только от одного блока Goto. Вход, к которому блок Goto передается блокам From, сопоставленным с ним, как будто блоки были физически соединены.
Например, эта модель использует блок Goto и блок From.
Эквивалентная модель передает блок-сигнал Sine Wave непосредственно блоку Gain.
Блоки Goto и блоки From являются соответствующими при помощи тегов Goto.
Параметр видимости Тега определяет, где блоки From могут получить доступ к сигналу.
Блок Goto поддерживает распространение метки сигнала. Для получения дополнительной информации смотрите, что Сигнал Маркирует Propagation.
Порты
Входной параметр
Параметры
Goto tag — Блокируйте идентификатор
A (значение по умолчанию) |...
Идентификатор блока Goto. Этот параметр идентифицирует блок Goto, осциллограф которого задан в этом блоке.
Программируемое использование
Параметры блоков:
GotoTag
|
| Ввод: символьный вектор |
Значения:
'A' | ...
|
Значение по умолчанию:
'A'
|
Tag visibility — Осциллограф метки блока Goto
local (значение по умолчанию) | scoped | global
Осциллограф метки блока Goto в виде local, scoped, или global. Когда вы устанавливаете этот параметр на scoped, необходимо использовать блок Goto Tag Visibility, чтобы задать осциллограф видимости тега.
local(значение по умолчанию) — From и блоки Goto, которые используют тот же тег, должны быть в той же подсистеме. Локальное имя тега заключено в скобках ([]).scoped— From и блоки Goto, которые используют тот же тег, должны быть также:В той же подсистеме.
На любом уровне в иерархии модели ниже блока Goto Tag Visibility, который не влечет за собой пересечение невиртуального контура подсистемы. Другими словами, они должны быть в контуре атомарного, условно выполняемого, или подсистема вызова функций или модель - ссылка.
Ограниченное по объему имя тега заключено в фигурные скобки (
{}).global— From и блоки Goto с помощью того же тега могут быть где угодно в модели кроме местоположений, которые охватывают невиртуальные контуры подсистемы.
Правило, что From-Goto связи блока не может пересечь невиртуальные контуры подсистемы, имеет следующее исключение. Блок Goto, соединенный с портом состояния в одной условно выполняемой подсистеме, отображается с блоком From в другой условно выполняемой подсистеме.
Примечание
scoped
Блок Goto в системе маскированной отображается только в той подсистеме и в невиртуальных подсистемах, которые это содержит. Simulink® генерирует ошибку, если вы запускаете или обновляете схему, которая имеет блок Goto Tag Visibility в более высоком уровне в блок-схеме, чем соответствующий scoped
Блок Goto в подсистеме маскированной.
Используйте локальные теги, когда Goto и блоки From с помощью того же имени тега будут находиться в той же подсистеме. Необходимо использовать глобальную переменную или ограниченные по объему теги, когда Goto и блоки From с помощью того же имени тега находятся в различных подсистемах. Когда вы задаете тег как глобальную переменную, все использование того тега получает доступ к тому же сигналу. Тег, заданный, как ограниченный по объему, может использоваться больше чем в одном месте в модели.
Программируемое использование
Параметры блоков:
TagVisibility
|
| Ввод: символьный вектор |
Значения:
'local' | 'scoped' | 'global' |
Значение по умолчанию:
'local'
|
Icon display — Текст, чтобы отобразиться на значке блока
Tag (значение по умолчанию) | Signal name | Tag and signal name
Задает текст, чтобы отобразиться на значке блока. Опции являются меткой блока, именем сигнала, что блок представляет, или и тег и имя сигнала.
Программируемое использование
Параметры блоков:
IconDisplay
|
| Ввод: символьный вектор |
Значения:
'Signal name' | 'Tag' | 'Tag and signal name' |
Значение по умолчанию:
'Tag'
|
Rename All — Распространите имя в модели
кнопка
Переименуйте тег Goto. Новое имя распространяет ко всему From и блокам Goto Tag Visibility, которые перечислены в поле Corresponding blocks.
В качестве альтернативы, когда вы изменяете тег на значке блока Goto, распространяете новое имя ко всему соответствующему From и блокам Goto Tag Visibility путем нажатия Shift+Enter.
Corresponding blocks — Блоки соединяются с этим блоком Goto
блок path |...
Список блоков From и блоков Goto Tag Visibility, соединенных с этим блоком Goto. Кликните по записи в списке, чтобы отобразить и подсветить соответствующий From и блоки Goto Tag Visibility.
В качестве альтернативы в Редакторе Simulink, выберите блок Goto, чтобы подсветить соответствующий From и блоки Goto Tag Visibility.
Когда соответствующий блок From или Goto Tag Visibility не находится в текущей схеме, блок Subsystem, который содержит блок, подсвечен.
Чтобы показать соответствующий блок в открытой схеме или новой вкладке, выберите блок Goto и сделайте паузу на замещающем знаке. Затем выберите Related Blocks
от строки меню. Когда несколько блоков соответствуют выбранному блоку, список связанных блоков открывается. Можно отфильтровать список связанных блоков путем ввода критерия поиска в текстовое поле. После того, как вы выбираете связанный блок из списка, особое внимание окна переходит к открытой схеме или новой вкладке, которая показывает связанный блок.

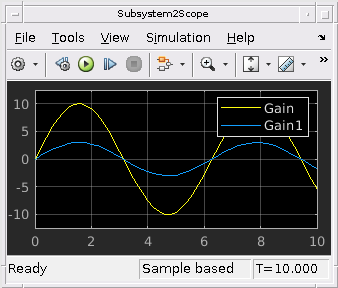

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
