Этот пример показывает эффект питания синусоиды в Если блоки Subsystem Действия. Это спроектировано, чтобы проиллюстрировать подобие между Если блок Subsystem Действия и Enabled блок Subsystem.

Импульсный генератор соединяется с, Если блок, который сравнивает вход, чтобы обнулить. Если вход положителен, как задано if условие, затем, Если Действие Subsytem Abs активируется, который выводит абсолютное значение входного сигнала синусоиды. Если вход к, Если блок не положителен, как задано else условие, затем, Если Действие Subystem Saturation between -0.75 and 0.75 активируется, который выводит отсеченную версию синусоидального сигнала с помощью блока Saturation.

Выходные параметры этих двух подсистем никогда не активны одновременно и объединены в один сигнал с блоком Saturation. Выходной сигнал затем смещается +2.

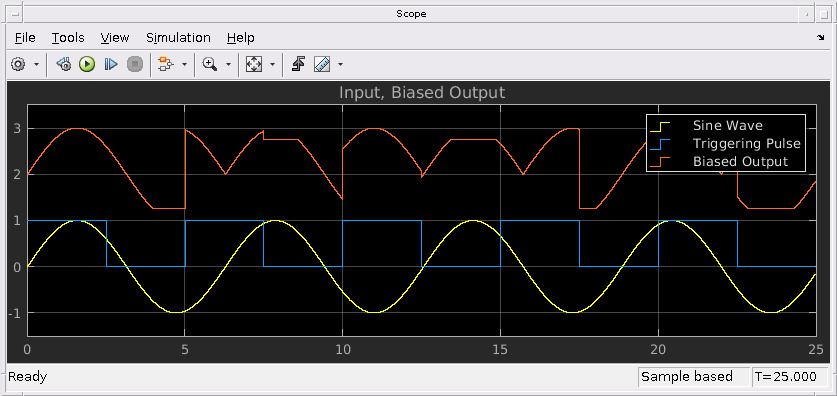

Осциллограф показывает вход синусоиды, вход импульса инициирования и объединенный и смещенный выход. Когда импульс включен, выход является абсолютным значением синусоиды. Когда импульс выключен, выход является отсеченной версией синусоиды. В каждом случае выход смещается +2.
