Saturation

Ограничьте входной сигнал верхними и более низкими степенями насыщения

Библиотека:
Simulink / Обычно Используемые Блоки
Simulink / Разрывы
HDL Coder / Разрывы

Описание

Блок Saturation производит выходной сигнал, который является значением входного сигнала, ограниченного к верхним и более низким степеням насыщения. Верхнее и нижние пределы заданы параметрами Upper limit и Lower limit.

Входной параметр	Вывод
Нижний предел ≤ Входное значение ≤ Верхний предел	Входное значение
Входное значение <Нижний предел	Нижний предел
Входное значение> Верхний предел	Верхний предел

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор

Входной сигнал к алгоритму насыщения.

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор

Выходной сигнал, который является значением входного сигнала, верхнего предела насыщения или более низкого предела насыщения.

Параметры

развернуть все

Основной

`Upper limit` — Верхний контур насыщения для входного сигнала
0.5 (значение по умолчанию) | скаляр | вектор

Задайте верхнюю границу на входном сигнале. Если входной сигнал больше этого контура, то выходной сигнал установлен в эту степень насыщения. Параметр Upper limit преобразован в тип выходных данных с помощью раунда-к-самому-близкому и насыщения. Upper limit должен быть больше параметра Output minimum и меньше, чем параметр Output maximum.

Программируемое использование

Параметры блоков: UpperLimit

Ввод: символьный вектор

Значение: действительный скаляр или вектор

Значение по умолчанию: '0.5'

`Lower limit` — Более низкий контур насыщения для входного сигнала
-0.5 (значение по умолчанию) | скаляр | вектор

Задайте нижнюю границу на входном сигнале. Если входной сигнал меньше этого контура, то выходной сигнал установлен в эту степень насыщения. Параметр Lower limit преобразован в тип выходных данных с помощью раунда-к-самому-близкому и насыщения. Lower limit должен быть больше параметра Output minimum и меньше, чем параметр Output maximum.

Программируемое использование

Параметры блоков: LowerLimit

Ввод: символьный вектор

Значение: действительный скаляр или вектор

Значение по умолчанию: '-0.5'

`Treat as gain when linearizing` — Задайте значение усиления
`On` (значение по умолчанию) | Boolean

Установите этот флажок, чтобы заставить команды обрабатывать усиление как 1. Команды линеаризации в Simulink^® обработка программного обеспечения этот блок как усиление в пространстве состояний. Очистите поле, чтобы иметь обработку команд усиление как 0.

Программируемое использование

Параметры блоков: LinearizeAsGain

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Enable zero-crossing detection` — Включите обнаружение пересечения нулем
`on` (значение по умолчанию) | Boolean

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.

Программируемое использование

Параметры блоков: ZeroCross

Ввод: вектор символов, строка

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Sample time` — Задайте шаг расчета как значение кроме `-1`
-1 (значение по умолчанию) | скаляр | вектор

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не отображается, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр или вектор

Значение по умолчанию: '-1'

Атрибуты сигнала

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Нижнее значение выходной области значений это Simulink Check.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Верхнее значение выходной области значений это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Задайте тип выходных данных
`Inherit: Same as input` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Выберите тип данных для выхода. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения: 'Inherit: Same as input', 'Inherit: Inherit via back propagation'единственныйint8uint8int16uint16int32uint32int64uint64, fixdt(1,16,0), fixdt(1,16,2^0,0), fixdt(1,16,2^0,0). '<data type expression>'

Значение по умолчанию: 'Inherit: Same as input'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Integer rounding mode` — Задайте округляющийся режим для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Выберите один из этих режимов округления.

Ceiling: Раунды и положительные и отрицательные числа к положительной бесконечности. Эквивалентный MATLAB^® ceil функция.
Convergent: Номер раундов к самому близкому представимому значению. Если связь происходит, раунды к самому близкому даже целое число. Эквивалентный Fixed-Point Designer™ convergent функция.
Floor: Раунды и положительные и отрицательные числа к отрицательной бесконечности. Эквивалентный MATLAB floor функция.
Nearest: Номер раундов к самому близкому представимому значению. Если связь происходит, раунды к положительной бесконечности. Эквивалентный Fixed-Point Designer nearest функция.
Round: Номер раундов к самому близкому представимому значению. Если связь происходит, округляет положительные числа к положительной бесконечности и округляет отрицательные числа к отрицательной бесконечности. Эквивалентный Fixed-Point Designer round функция.
Simplest: Автоматически выбирает между раундом к полу и вокруг к нулю, чтобы сгенерировать округление кода, который максимально эффективен.
Zero: Номер раундов к нулю. Эквивалентный MATLAB fix функция.

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

Смотрите также

Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Примеры модели

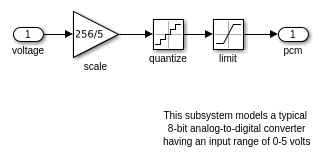

Using the Quantizer and Saturation blocks in sldemo_boiler

Используя Квантизатор и Насыщение блокируется в sldemo_boiler

Как блоки Квантизатора и Насыщения используются в модели ex_sldemo_boiler.

Открытая модель

Инвертированный маятник с анимацией

Смоделируйте инвертированный маятник. Анимация создается с помощью MATLAB® Handle Graphics®. Блоком анимации является S-функция маскированная. Для получения дополнительной информации используйте контекстное меню, чтобы посмотреть под маской блока Animation и открыть S-функцию для редактирования.

Открытая модель

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
