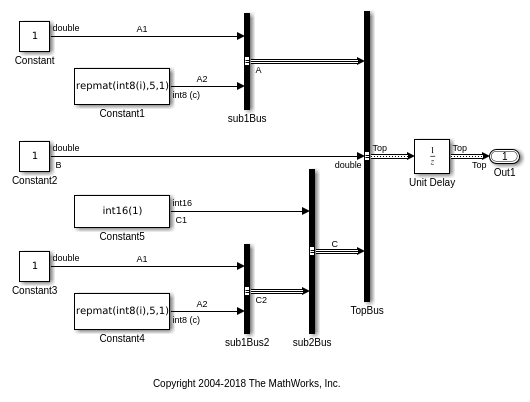

Откройте и симулируйте модель ex_bus_initial_conditions.

open_system('ex_bus_initial_conditions')
sim('ex_bus_initial_conditions');

Создайте структуру MATLAB с помощью объекта Top шины, какая модель ex_bus_initial_conditions нагрузки.

mStruct = Simulink.Bus.createMATLABStruct('Top');

Установите значение для поля mStruct структура, которая соответствует элементу шины A1 из шины A.

mStruct.A.A1 = 3;
mStruct.A

ans =

  struct with fields:

    A1: 3
    A2: [5x1 int8]

Simulink устанавливает другие поля в структуре к наземным значениям соответствующих элементов шины.

Можно использовать mStruct как начальная структура условия для блока Unit Delay.

Откройте и симулируйте модель ex_bus_initial_conditions.

open_system('ex_bus_initial_conditions')
sim('ex_bus_initial_conditions');

C1 элемент сигнала, что блок пометил Constant5 производит использует тип данных int16.

Найдите указатель порта для порта блока Bus Creator, который производит Top сигнал шины.

ph = get_param('ex_bus_initial_conditions/TopBus','PortHandles');

Создайте частичную структуру, которая задает значения для подмножества элементов в сигнале шины, созданном TopBus блок. Устанавливать значение C.C1 поле, используйте введенное выражение. Совпадайте с типом данных в выражении с типом данных элемента сигнала в модели (int16).

PartialstructForK = struct('B',3,'C',struct('C1',int16(5)));

Создайте полную структуру при помощи указателя порта (ph) для TopBus блок. Замените наземные значения для C.C1 и B элементы.

outPort = ph.Outport;
mStruct = Simulink.Bus.createMATLABStruct(outPort,PartialstructForK);

Поле C.C1 в структуре output продолжает использовать тип данных int16.

Откройте и симулируйте модель ex_bus_initial_conditions.

open_system('ex_bus_initial_conditions')
sim('ex_bus_initial_conditions');

Создайте частичную структуру для подмножества элементов шины в шине, созданной TopBus блок.

PartialStructForK = struct('A',struct('A1',4),'B',3)

PartialStructForK =

  struct with fields:

    A: [1x1 struct]
    B: 3

Создайте структуру MATLAB с помощью объекта Top шины, частичная структура и размерности для получившейся структуры.

structFromBus = Simulink.Bus.createMATLABStruct...
     ('Top',PartialStructForK,[2 3])

structFromBus =

  2x3 struct array with fields:

    A
    B
    C

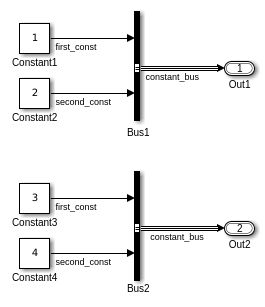

Откройте и симулируйте модель ex_two_outports_create_struct.

open_system('ex_two_outports_create_struct')
sim('ex_two_outports_create_struct');

Найдите, что указатели порта для Создателя Шины блокируют Bus1 и Bus2.

ph_1 = get_param...
     ('ex_two_outports_create_struct/Bus Creator','PortHandles');
ph_2 = get_param...
     ('ex_two_outports_create_struct/Bus Creator1','PortHandles');

Создайте структуру MATLAB® с помощью массива указателей порта.

mStruct = Simulink.Bus.createMATLABStruct([ph_1.Outport ph_2.Outport])

mStruct =

  2x1 cell array

    {1x1 struct}
    {1x1 struct}

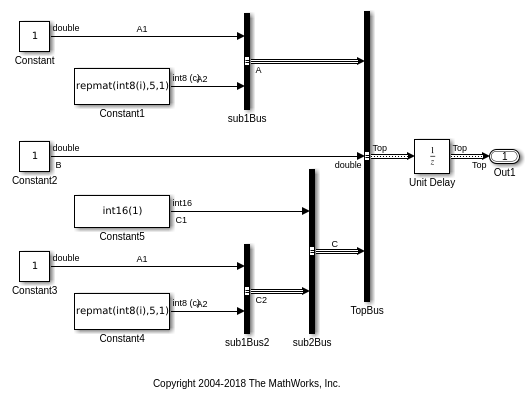

Откройте и симулируйте модель ex_bus_initial_conditions.

open_system('ex_bus_initial_conditions')
sim('ex_bus_initial_conditions');

Найдите указатель порта для порта блока Bus Creator, который производит Top сигнал шины. Outport указатель является указателем, в котором вы нуждаетесь.

ph = get_param('ex_bus_initial_conditions/TopBus','PortHandles')

ph =

  struct with fields:

      Inport: [31.0012 33.0012 43.0012]
     Outport: 44.0012
      Enable: []
     Trigger: []
       State: []
       LConn: []
       RConn: []
    Ifaction: []
       Reset: []

Создайте частичную структуру для сигнала шины, созданного TopBus блок. Можно использовать частичную структуру, чтобы задать значения для подмножества элементов шины.

PartialstructForK = struct('A',struct('A1',4),'B',3)

PartialstructForK =

  struct with fields:

    A: [1x1 struct]
    B: 3

Соедините шиной элементы, представленные полями Top.B структуры и Top.A на том же уровне в иерархии шины. Можно использовать эту частичную структуру, чтобы заменить наземные значения для B и A соедините шиной элементы сигнала.

Когда вы создаете структуру из объекта шины или из входа шины, можно использовать частичную структуру в качестве дополнительного аргумента.

Создайте структуру MATLAB при помощи указателя порта (ph) для TopBus блок. Замените наземные значения для A.A1 и B соедините шиной элементы.

outPort = ph.Outport;
mStruct = Simulink.Bus.createMATLABStruct(outPort,PartialstructForK)

mStruct =

  struct with fields:

    A: [1x1 struct]
    B: 3
    C: [1x1 struct]
