Если вы удовлетворены результатами инспекции кода, можно заархивировать результаты путем создания отчетов HTML.

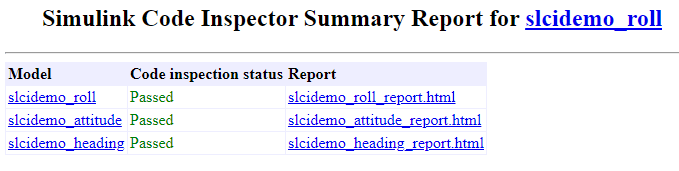

Чтобы сгенерировать акты осмотра кода HTML для иерархии модели, возвратитесь к окну топ-модели. Затем нажмите Generate Report. Simulink Code Inspector отображает сводный отчет HTML.
Сводный отчет соединяется с подробными отчетами инспекции кода для топ-модели и каждой моделью, на которую ссылаются. По умолчанию сводный отчет и подробные отчеты инспекции кода сохранены как файлы HTML в slprj/slci папка в вашей рабочей директории.
Если вы следуете этому примеру на Microsoft® Windows® платформа, можно сгенерировать матрицу трассируемости, которая обеспечивает трассируемость среди объектов модели, сгенерированного кода и требований модели.
Сгенерировать матрицу трассируемости для модели slcidemo_roll верхнего уровня:
Из окна топ-модели нажмите Export Traceability.
Установите имя файла как slcidemo_roll_tracereport.
Нажмите Save.
Simulink Code Inspector генерирует файл с именем XLS как slcidemo_roll_tracereport это содержит матрицу трассируемости для модели верхнего уровня. По умолчанию файл XLS сохранен в вашей рабочей папке. Чтобы сгенерировать матрицу трассируемости для модели, на которую ссылаются, необходимо открыть модель, на которую ссылаются, в отдельном окне.
Эта таблица содержит список общих задач, к которым можно обратиться с Simulink Code Inspector.
| Задача | Ссылка |
|---|---|
| Смотрите сгенерированный код программно. | Введение в Simulink Code Inspector |
| Узнайте больше о совместимости модели с Simulink Code Inspector. | Проверки совместимости модели |
| Проверяйте совместимость модели и решите проблемы несовместимости. | Проверяйте совместимость модели при помощи приложения Code Inspector |
| Идентифицируйте проблемы тот триггерный отказ инспекции кода. | Смотрите сгенерированный код при помощи приложения Code Inspector |
| Используйте разовую редактированием проверку. | Проверяйте совместимость модели, в то время как вы редактируете |
| Узнайте больше о матрицах трассируемости. | Матрицы трассируемости |
