Component
Добавьте компонент в модель архитектуры
Описание

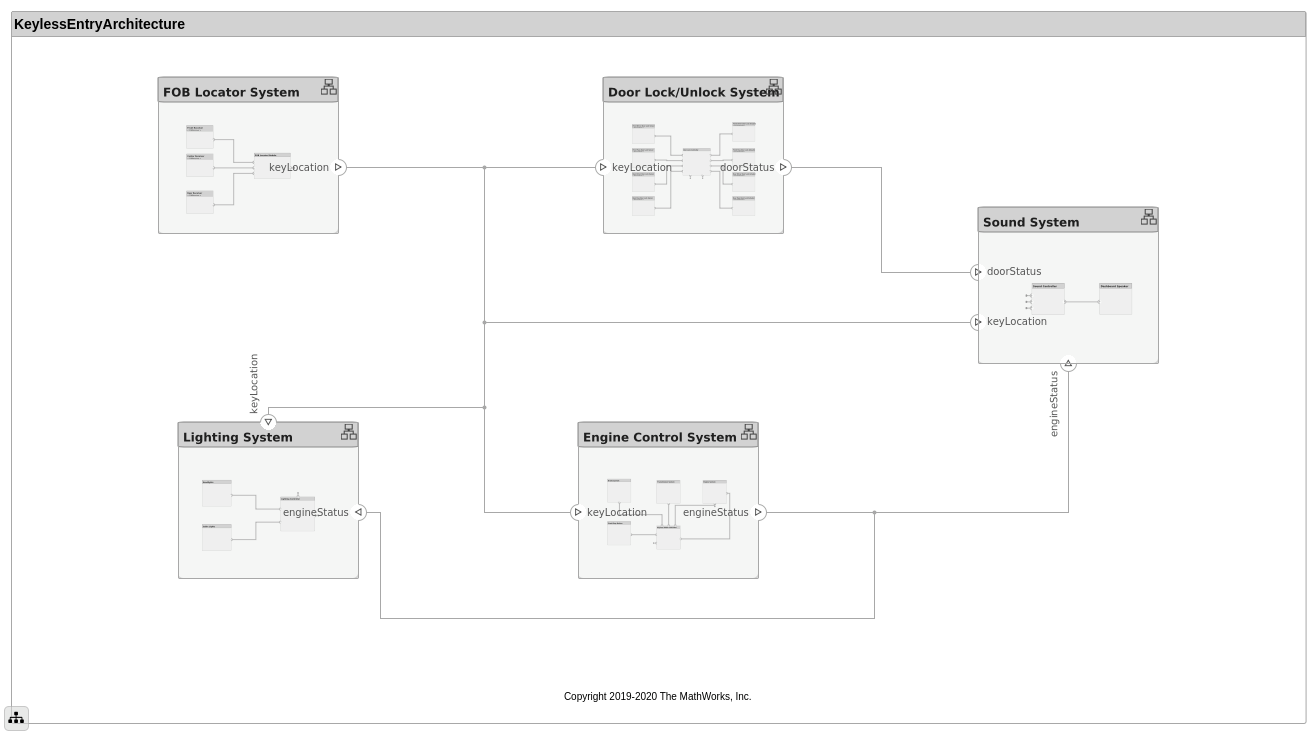

Используйте блок Component, чтобы представлять структурный или поведенческий элемент на любом уровне иерархии модели архитектуры. Добавьте порты в блок, чтобы соединиться с другими компонентами. Задайте интерфейс для портов и добавьте свойства с помощью стереотипов.
Добавить или соединить компоненты System Composer™:
Добавьте блок Component архитектуры из вкладки Modeling или палитры. Можно также перетащить поле на холсте, затем выбрать блок Component.
Чтобы добавить порт, выберите ребро компонента и выберите направление из меню:
Inputвывод, илиPhysicalПеретащите порт, чтобы создать связь. Соединитесь с другим компонентом. Можно также создать новый компонент, чтобы завершить связь.
Чтобы соединить блоки Component с архитектурой или корневыми портами модели состава, перетащите от портов компонента до содержания контура модели. Когда вы выпускаете связь, корневой порт создается за пределами.
