matchFeaturesInRadius
Найдите соответствие с функциями в заданном радиусе
Синтаксис
Описание
indexPairs = matchFeaturesInRadius(features1,features2,points2,centerPoints,radius)
[ также возвращает расстояние между функциями в совпадающей паре в indexPairs,matchMetric]
= matchFeaturesInRadius(___)indexPairs.
[ задает опции с помощью одних или нескольких аргументов name-value, кроме того, входных параметров в предыдущих синтаксисах.indexPairs,matchMetric]
= matchFeaturesInRadius(___,Name,Value)
Примеры
Совпадайте с функциями между двумя изображениями
Загрузите файл MAT, содержащий изображение и данные о камере в рабочую область.
data = load('matchInRadiusData.mat');Преобразуйте положение камеры в значения внешних параметров.
orientation = data.cameraPose2.Rotation; location = data.cameraPose2.Translation; [rotationMatrix,translationVector] = cameraPoseToExtrinsics(orientation,location);
Спроектируйте 3-D мировые точки, сопоставленные с набором функций один на второе изображение.
centerPoints = worldToImage(data.intrinsics,rotationMatrix,translationVector,data.worldPoints);
Совпадайте с функциями между этими двумя наборами функций в рамках пространственных ограничений.
indexPairs1 = matchFeaturesInRadius(data.features1,data.features2, ... data.points2,centerPoints,data.radius,'MatchThreshold',40, ... 'MaxRatio',0.9);
Совпадайте с функциями между этими двумя наборами функций, не используя пространственные ограничения.
indexPairs2 = matchFeatures(data.features1,data.features2, ... 'MatchThreshold',40,'MaxRatio',0.9);

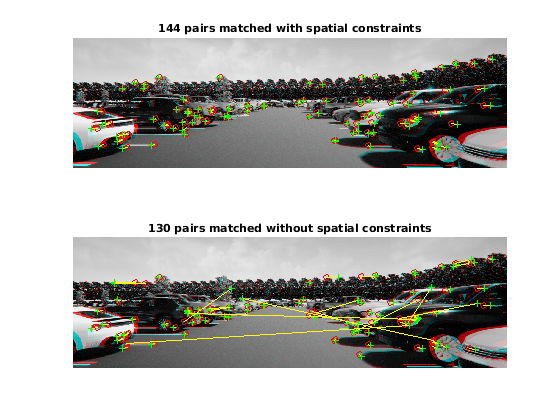

Визуализируйте и сравните результаты между двумя способами совпадать с функциями.
figure subplot(2,1,1) showMatchedFeatures(data.I1,data.I2,data.points1( ... indexPairs1(:,1)),data.points2(indexPairs1(:,2))); title(sprintf('%d pairs matched with spatial constraints',size(indexPairs1,1))); subplot(2,1,2) showMatchedFeatures(data.I1,data.I2,data.points1( ... indexPairs2(:,1)),data.points2(indexPairs2(:,2))); title(sprintf('%d pairs matched without spatial constraints',size(indexPairs2,1)));
Входные параметры
features1 — Набор функций один
binaryFeatures возразите | M 1 N матрицей
Набор функций один в виде binaryFeatures возразите или M 1 N матрицей. Матрица содержит M 1 функция, и N соответствует длине каждого характеристического вектора.
Можно получить binaryFeatures объект с помощью extractFeatures функция с быстрой сетчаткой keypoint (FREAK), ориентированный быстро и вращаемое резюме (ORB) или метод дескриптора бинарного устойчивого инвариантного масштабируемого keypoints (BRISK).
Типы данных: логический | int8 | uint8 | int16 | uint16 | int32 | uint32 | single | double | binaryFeature object
features2 — Набор функций два
M 2 N матрицей | binaryFeatures объект
Набор функций два в виде binaryFeatures возразите или M 2 N матрицей. Матрица содержит M 2 функции, и N соответствует длине каждого характеристического вектора.
Можно получить binaryFeatures объект с помощью extractFeatures функция с быстрой сетчаткой keypoint (FREAK), ориентированный быстро и вращаемое резюме (ORB) или метод дескриптора бинарного устойчивого инвариантного масштабируемого keypoints (BRISK).
Типы данных: логический | int8 | uint8 | int16 | uint16 | int32 | uint32 | single | double | binaryFeature object
points2 — Характерные точки набора функций два
M матрица 2 на 2 | M массив характерной точки с 2 элементами
Характерные точки набора функций два в виде любого M матрица 2 на 2 в формате [x y] или M массив характерной точки с 2 элементами. Для списка типов функции точки смотрите Типы Функции Точки.
Типы данных: single | double | point feature type
centerPoints — Ожидаемые соответствующие местоположения
M 1 2 матрица
Ожидаемые соответствующие местоположения во втором изображении, которые соответствуют характерным точкам от features1В виде M 1 2 матрица координат в формате [x
y].
Типы данных: single | double
radius — Поисковый радиус сопоставлен с центральными точками
скаляр | вектор 1 элемента M
Поисковый радиус, сопоставленный с центральными точками в виде скаляра или вектора 1 элемента M. Когда вы задаете radius как скалярное значение, функция использует тот же поисковый радиус для всех центральных точек.
Типы данных: single | double
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Metric', 'SSD' задает сумму метрики различий в квадрате для соответствия функции.MatchThreshold — Соответствие с порогом
10.0 1.0 (значение по умолчанию) | скалярное значение в области значений (0, 100]
Соответствие с порогом в виде скалярного значения в области значений (0,100]. Значениями по умолчанию является 10.0 для бинарных характеристических векторов или 1.0 для небинарных характеристических векторов. Можно использовать соответствующий порог, чтобы выбрать самые сильные соответствия. Порог представляет процент расстояния от идеальной пары.
Два характеристических вектора соответствуют, когда расстояние между ними меньше порога, установленного 'MatchThreshold'. Функция отклоняет соответствие, когда расстояние между функциями больше значения 'MatchThreshold'. Увеличьте значение, чтобы возвратить больше соответствий.
Входные параметры, которые являются binaryFeatures объекты обычно требуют большего значения для порога соответствия. extractFeatures функция возвращает binaryFeatures возразите при извлечении FREAK, ORB или дескрипторов BRISK.
MaxRatio — Порог отношения
0.6
Порог отношения в виде скалярного значения в области значений (0, 1]. Используйте отношение, чтобы отклонить неоднозначные соответствия. Увеличьте это значение, чтобы возвратить больше соответствий.
Metric — Покажите соответствие с метрикой
'SSD' (значение по умолчанию) | 'SAD'
Покажите соответствие с метрикой в виде любого 'SAD' или 'SSD'.
'SAD' | Сумма абсолютных разностей |
'SSD' | Сумма различий в квадрате |
Это свойство применяется, когда вы задаете входные наборы функций, features1 и features2, как матрицы. Когда вы задаете функции как binaryFeatures объекты, функция использует Расстояние Хемминга, чтобы вычислить метрику подобия.
Unique — Уникальные соответствия
false или 0 (значение по умолчанию) | true или 1
Уникальные соответствия в виде логического 0 ложь) или 1 TRUE). Установите это значение к true возвратить только уникальные соответствия между features1 и features2.
Когда вы устанавливаете Unique к false, функция возвращает все соответствия между features1 и features2. Несколько функций в features1 может соответствовать к одной функции в features2.
Когда вы устанавливаете Unique к true, функция выполняет прямое обратное соответствие, чтобы выбрать уникальное соответствие. После соответствия с features1 к features2, это совпадает с features2 к features1 и сохраняет лучшее соответствие.
Выходные аргументы
indexPairs — Индексы соответствующих функций
P-by-2 матрица
Индексы соответствующих функций между двумя входными наборами функций, возвращенными как P-by-2 матрица. P является количеством совпадающих пар функций. Каждая пара индекса соответствует совпадающей функции между features1 и features2 входные параметры. Первый элемент индексирует функцию в features1. Второй элемент индексирует соответствующую функцию в features2.
matchMetric — Расстояние между соответствием с функциями
P-by-1 вектор
Расстояние между соответствием с функциями, возвращенными как P-by-1 вектор. i th элемент в matchMetric соответствует i th строка в indexPairs выходная матрица. Значения расстояний основаны на выбранной метрике, но идеальной парой всегда является 0. Когда Metric установлен в любой SAD или SSD, характеристические векторы нормированы к единичным векторам перед расчетом. Функция возвращает matchMetric как double тип данных, когда features1 и features2 имеют тип double. В противном случае возвращенный вектор имеет тип single.
Примечание
Вы не можете выбрать метрику Хэмминга. Метрика выбрана автоматически когда features1 и features2 входными параметрами является binaryFeatures.
Типы данных: single | double
Советы
Используйте эту функцию, когда 3-D мировые точки, которые соответствуют набору функций один
features1, известны.centerPointsможет быть получен путем проектирования 3-D мировой точки на второе изображение. Можно получить 3-D мировые точки путем триангулирования соответствующих точек изображений от двух стереоизображений.Можно определить круговую площадь точек в наборе функций два, чтобы соответствовать с набором функций один. Задайте источник как
centerPointsс радиусом, заданнымradius. Задайте точки, чтобы соответствовать от набора функций два какpoints2
.
Ссылки
[1] Fraundorfer, Фридрих и Давиде Скарамуцца. “Визуальная Одометрия: Вторая часть: Соответствие, Робастность, Оптимизация и Приложения”. IEEE Robotics & Automation Magazine 19, № 2 (июнь 2012): 78–90. https://doi.org/10.1109/MRA.2012.2182810.
[2] Лоу, Дэвид Г. “Отличительные Функции Изображений от Инвариантного к масштабу Keypoints”. Международный журнал Компьютерного зрения 60, № 2 (ноябрь 2004): 91–110. https://doi.org/10.1023/B:VISI.0000029664.99615.94.
[3] Muja, Мариус и Дэвид Г. Лоу. “Быстро Аппроксимируйте Самых близких Соседей Автоматической Настройкой Алгоритма”: в Продолжениях Четвертой Международной конференции по вопросам Теории Компьютерного зрения и Приложений, 331–40. Лиссабон, Португалия: SciTePress - Наука и и Технологические Публикации, 2009. https://doi.org/10.5220/0001787803310340.
[4] Muja, Мариус и Дэвид Г. Лоу. "Быстро Соответствие Бинарных Функций". На 2 012 Девятых Конференциях по Видению Компьютера и Робота, 404–10. Нью-Йорк: Институт инженеров по электротехнике и электронике, 2012. https://doi.org/10.1109/CRV.2012.60.
