Создайте круг, сосредоточенный в начале координат на плоскости X-Y
Используйте antenna.Circle объект создать строивший в начале координат круг и на плоскости X-Y. Можно использовать antenna.Polygon создать одноуровневые или многослойные антенны с помощью pcbStack.
circle = antenna.Circle создает строивший в начале координат круг и на плоскости X-Y.
circle = antenna.Circle(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, circle = antenna.Circle('Radius',0.2) создает круг радиуса 0,2 м. Заключите каждое имя свойства в кавычки.
add | Boolean объединяет операцию на двух формах |
subtract | Булева операция вычитания на двух формах |
area | Вычислите область формы в квадратных метрах |
intersect | Булева перекрестная операция на двух формах |
rotate | Вращайте форму об оси и угле |
rotateX | Вращайте форму о x - ось и угол |
rotateY | Вращайте форму о y - ось и угол |
rotateZ | Вращайте форму о z - ось и угол |
translate | Переместите форму в новое местоположение |
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
removeHoles | Удалите отверстия из формы |
removeSlivers | Удалите выбросы щепки из контура формы |

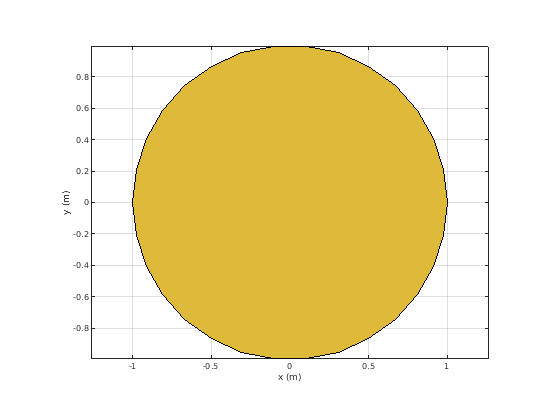

Создайте и просмотрите круг с помощью antenna.Circle и просмотрите его.
c1 = antenna.Circle
c1 =
Circle with properties:
Name: 'mycircle'
Center: [0 0]
Radius: 1
NumPoints: 30
show(c1)
Создайте круг с радиусом 4 м.
c2 = antenna.Circle('Radius',4)c2 =
Circle with properties:
Name: 'mycircle'
Center: [0 0]
Radius: 4
NumPoints: 30
Создайте круг с радиусом 1 м. Центр круга в [1 0].
circle1 = antenna.Circle('Center',[1 0],'Radius',1);
Создайте прямоугольник с длиной 2 м и шириной строивших в начале координат 4 м.
rect1 = antenna.Rectangle('Length',2,'Width',2);

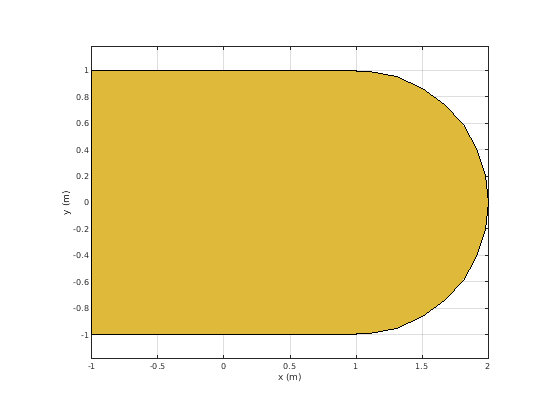

Добавьте две формы вместе с помощью + функция.
polygon1 = circle1+rect1
polygon1 =
Polygon with properties:
Name: 'mypolygon'
Vertices: [21x3 double]
show(polygon1)
