pcbStack
Одно канал или антенна PCB мультиканала
Описание
pcbStack объект является одно каналом или антенной печатной платы (PCB) мультиканала. pcbStack объект может использоваться
Создать одноуровневый, многоуровневый металл или металлически-диэлектрические антенны подложки
Создать произвольное число подачи и vias в антенне
Создать антенну PCB с элементами каталога антенны Antenna Toolbox™
Преобразовывать элементы антенной решетки в стек PCB
Примечание
Чтобы сгенерировать файл Гербера, слой подложки требуется. Используйте Substrate свойство создать этот слой в антенне PCB. Для получения дополнительной информации смотрите Преобразование Стека
Создание
Описание
pcbant = pcbStack
pcbant = pcbStack(Name,Value)pcbStack('FeedDiameter', 2.000e-04) создает антенну PCB с диаметром канала 2.000e-04 метров. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки, создает антенну PCB, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Свойства, не заданные, сохраняют свои значения по умолчанию.
pcbant = pcbStack(ant)
Свойства
Функции объекта
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
array | Создайте массив объектов стека PCB |
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массивов |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массивов |
efficiency | КПД излучения антенны |
EHfields | Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах |
impedance | Входной импеданс антенны; отсканируйте импеданс массива |
info | Отобразите информацию об антенне или массиве |
layout | Отобразите массив или размещение стека PCB |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените режим mesh структуры антенны |
pattern | Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве |
patternAzimuth | Шаблон азимута антенны или массива |
patternElevation | Шаблон вертикального изменения антенны или массива |
returnLoss | Возвратите потерю антенны; отсканируйте возвращают потерю массива |
sparameters | Вычислите S-параметр для объектов антенной и антенной решетки |
vswr | Напряжение постоянное отношение волны антенны |
plot | Постройте контур формы |
Примеры
Закончите загруженный плоский диполь
Параметры Setup.
vp = physconst('lightspeed');
f = 850e6;

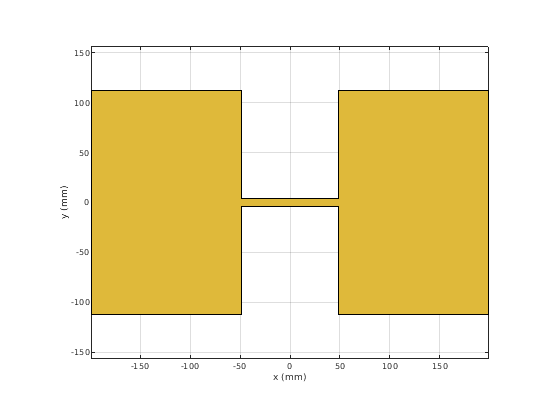

lambda = vp./f;Создайте плоский диполь с емкостной загрузкой в концах.
L = 0.15; W = 1.5*L; stripL = L; gapx = .015; gapy = .01; r1 = antenna.Rectangle('Center',[0,0],'Length',L,'Width',W,'Center',[lambda*0.35,0]); r2 = antenna.Rectangle('Center',[0,0],'Length',L,'Width',W,'Center',[-lambda*0.35,0]); r3 = antenna.Rectangle('Length',0.5*lambda,'Width',0.02*lambda,'NumPoints',2); s = r1 + r2 + r3; figure show(s)

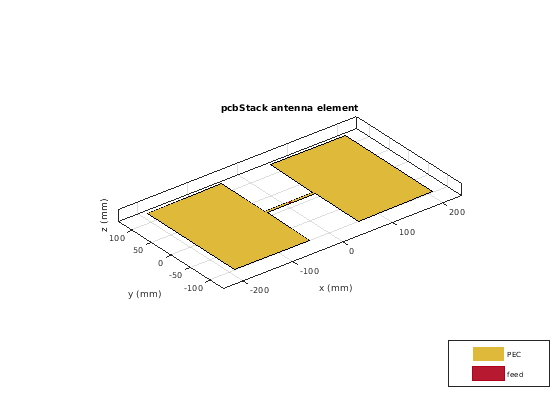

Присвойте форму излучателя pcbStack и внесите изменения в форму платы и свойства диаметра канала.
boardShape = antenna.Rectangle('Length',0.6,'Width',0.3); p = pcbStack; p.BoardShape = boardShape; p.Layers = {s}; p.FeedDiameter = .02*lambda/2; p.FeedLocations = [0 0 1]; figure show(p)

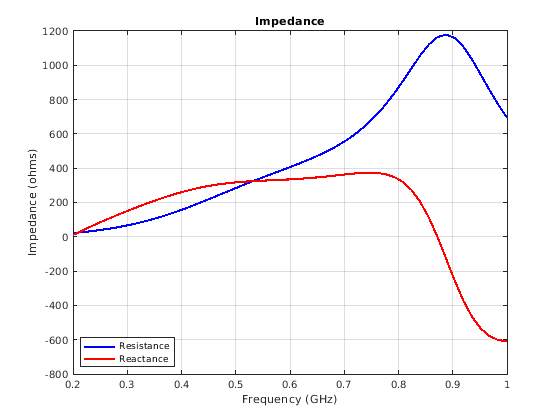

Анализируйте импеданс антенны. Эффект загрузки конца должен привести к серийному резонансу, который будет продвинут ниже в полосе.
figure impedance(p,linspace(200e6,1e9,51))
Стек PCB диэлектрической антенны

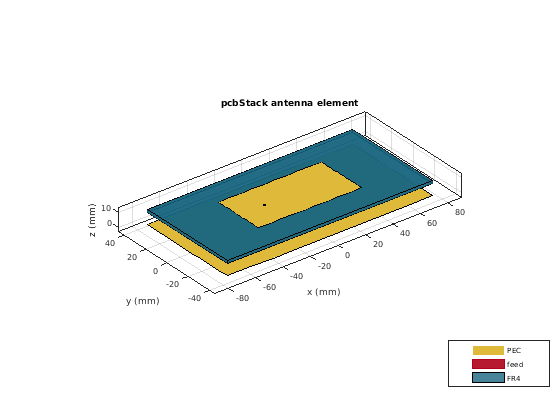

Создайте антенну стека pcb с 2-миллиметровой диэлектрической толщиной в излучателе и воздухе ниже его. Отобразите структуру.
p = pcbStack; d1 = dielectric('FR4'); d1.Thickness = 2e-3; d2 = dielectric('Air'); d2.Thickness = 8e-3; p.Layers = {p.Layers{1},d1,d2,p.Layers{2}}; p.FeedLocations(3:4) = [1 4]; show(p)
Шаблон направленности антенны стека PCB
Создайте антенну стека PCB из поддержанного галстука-бабочки отражателя.
b = design(bowtieRounded,1e9); b.Tilt = 90
b =
bowtieRounded with properties:
Length: 0.0959
FlareAngle: 90
Conductor: [1x1 metal]
Tilt: 90
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
b.TiltAxis = [0 1 0];
r = reflector('Exciter',b);

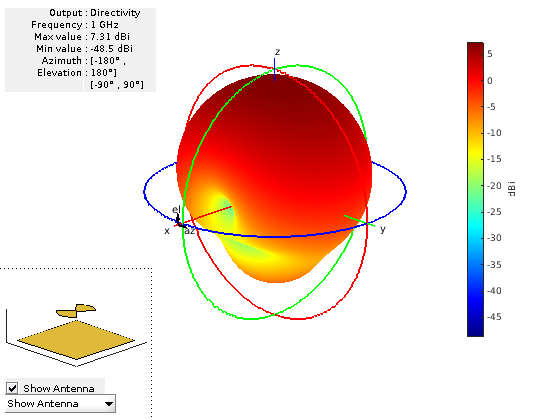

p = pcbStack(r);Постройте шаблон направленности антенны на уровне 1 ГГц.
pattern(p,1e9);
Антенна PCB от элементов библиотеки антенны
Создайте компланарную инвертированную антенну F.
fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3, ... 'GroundPlaneWidth', 100e-3);
Используйте эту антенну, чтобы создать pcbStack объект.
p = pcbStack(fco);
Сложите преобразование
Создайте круговую микрополосковую закрашенную фигуру.
p = patchMicrostripCircular; d = dielectric; d.EpsilonR = 4.4; p.Radius = .0256; p.Height = 1.6e-3; p.Substrate = d; p.GroundPlaneLength = 3*.0256; p.GroundPlaneWidth = 3*.0256; p.FeedOffset = [.0116 0];

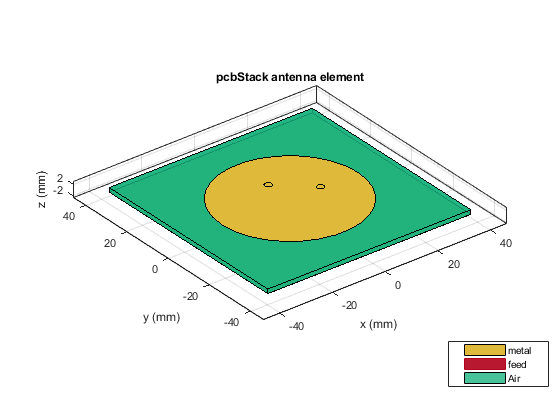

Создайте круговую закрашенную фигуру микрополосковой линии PCB с помощью pcbStack.
pb = pcbStack(p); pb.FeedDiameter = 1.27e-3; pb.ViaLocations = [0 pb.FeedLocations(1)/1.1 1 3]; pb.ViaDiameter = pb.FeedDiameter; figure show(pb)
C = SMA_Jack_Cinch;
O = PCBServices.MayhewWriter;
O.DefaultViaDiam = pb.ViaDiameter;
O.Filename = 'Microstrip circular patch-9a';
Am = PCBWriter(pb,O,C);
gerberWrite(Am)

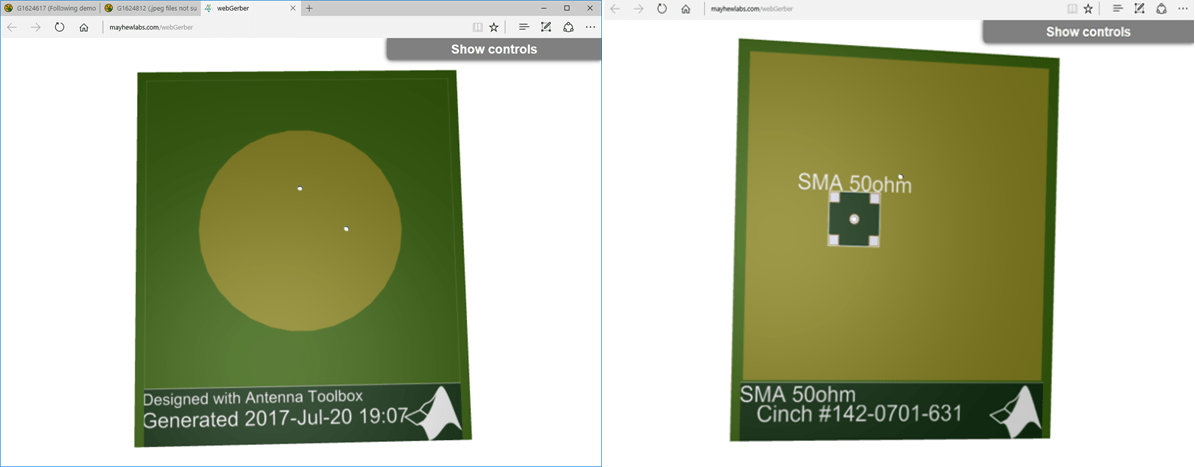

Изображения с помощью Labs Мэйхью 3-D Средство просмотра.
Антенна PCB от элементов библиотеки антенной решетки
Создайте компланарную инвертированную-F антенну.
fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3, ... 'GroundPlaneWidth', 100e-3);
Создайте линейную матрицу с инвертированной-F антенной как ее элементы.
la = linearArray; la.Element = fco; la.NumElements = 4;
Используйте эту антенную решетку, чтобы создать антенну PCB.
p = pcbStack(la);
Стек PCB от линейного дипольного и дипольного антенного элемента массивов
Создайте dipole объект антенны и linearArray объект антенной решетки. В the linearArray объект антенны, отпуск the Element набор свойств к его значению по умолчанию диполя. Установите ElementSpacing свойство к 4."
d1 = dipole;
d2 = linearArray('ElementSpacing', 4);Установить Z-координату pcbStack объект антенны обнулить, вращайте диполь и линейный дипольный массив приблизительно 90 градусов с помощью Tilt свойство. Затем установите TiltAxis свойство к [0 - 1 0] для диполя и линейных дипольных антенн массивов.
d1.Tilt = 90; d2.Element.Tilt = 90; d1.TiltAxis = [0 -1 0]; d2.Element.TiltAxis = [0 -1 0];

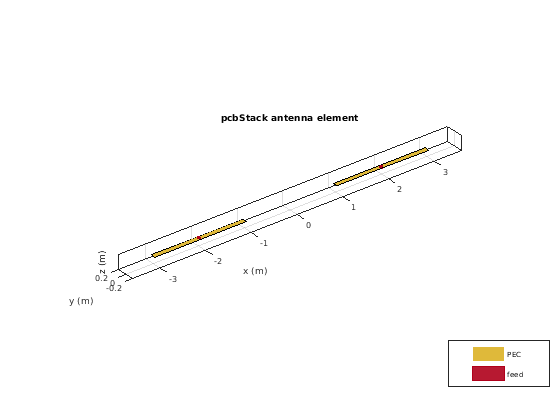

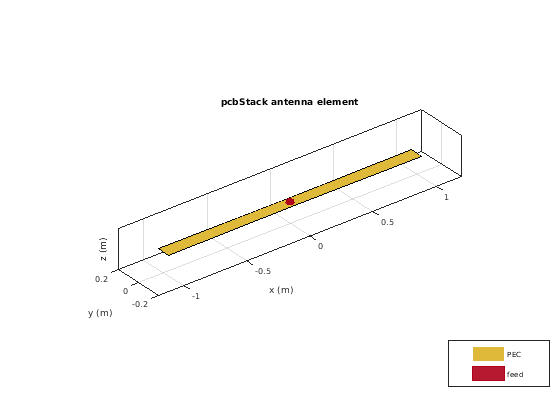

Создайте и антенна стека представления PCB создала использование dipole объект антенны.
p1 = pcbStack(d1); show(p1)
Создайте и антенна стека представления PCB с помощью linearArray объект антенной решетки.
p2 = pcbStack(d2); show(p2)
Круговая микрополосковая линия исправляет антенну в Совете, имеющем форму многоугольника

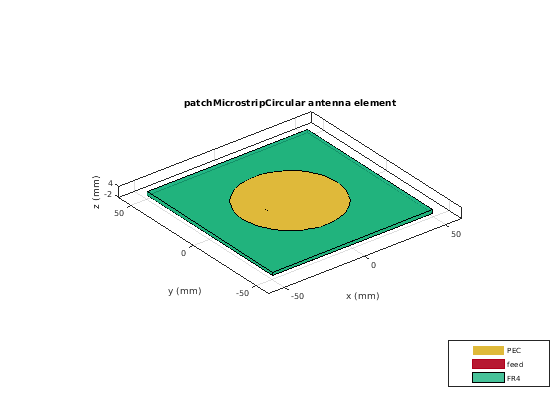

Создайте круговую микрополосковую антенну закрашенной фигуры.
ant = design(patchMicrostripCircular,3e9);
ant.Substrate = dielectric( 'FR4' );
show(ant)

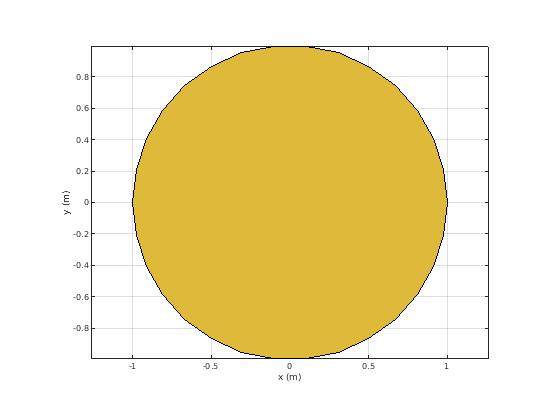

c = antenna.Circle; show(c)
c.NumPoints = 6; c.Radius = 3*ant.Radius; figure show(c)

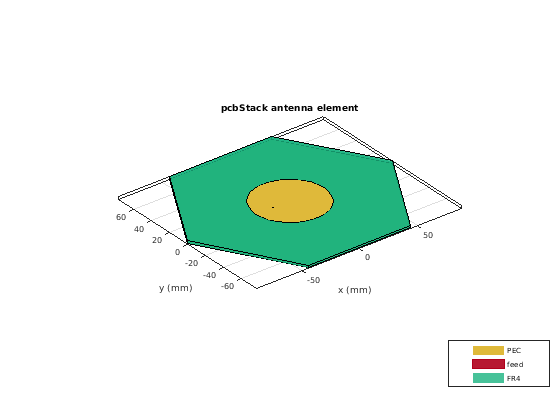

Создайте стек PCB с помощью вершин, выведенных из круговой формы.
v = getShapeVertices(c); cp = antenna.Polygon( 'Vertices' ,v); pb = pcbStack(ant); pb.Layers{3} = cp; pb.BoardShape = cp; show(pb) axis equal
Ссылки
[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.
[2] Стуцмен, W. L. и Гэри А. Тиле. Теория антенны и проект. 3-й Эд. Ривер-Стрит, NJ: John Wiley & Sons, 2013.
