TIREM

Модель распространения TIREM

расширьте все на странице

Описание

Смоделируйте поведение электромагнитного излучения от точки передачи, когда это перемещается по неправильному ландшафту, включая создания, при помощи модели Terrain Integrated Rough Earth Model™ (TIREM™). Представляйте модель TIREM при помощи TIREM объект.

Модель TIREM:

  • Допустимо от 1 МГц до 1 000 ГГц.

  • Вычисляет потерю на пути от потери свободного пространства, ландшафта и дифракции препятствия, наземного отражения, атмосферного преломления и тропосферного рассеяния.

  • Обеспечивает оценки потери на пути путем объединения физики с эмпирическими данными.

TIREM объекты требуют доступа к внешней библиотеке TIREM. Для получения дополнительной информации смотрите Access TIREM Software.

Создание

Создайте TIREM объект при помощи propagationModel функция.

Свойства

развернуть все

Поляризация антенн передатчика и приемника в виде "horizontal" или "vertical". Объект принимает, что обе антенны имеют ту же поляризацию. Модель использует это значение, чтобы вычислить потерю на пути, подлежащую выплате основать отражение.

Типы данных: char | string

Проводимость земли в виде числового скаляра в Siemens на метр (S/m) в области значений 0,0005 к 100. Модель использует это значение, чтобы вычислить потерю на пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Типы данных: double

Относительная проницаемость земли в виде числового скаляра в области значений 1 - 100. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Модель использует это значение, чтобы вычислить потерю на пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Типы данных: double

Атмосферное явление преломления около земли в виде числового скаляра в N-модулях в области значений 250 - 400. Модель использует это значение, чтобы вычислить потерю на пути из-за преломления через атмосферу и тропосферное рассеяние. Значение по умолчанию соответствует средним атмосферным условиям.

Типы данных: double

Абсолютная воздушная влажность около земли в виде числового скаляра в граммах на кубический метр (гр/м3) в области значений от 0 до 110. Можно использовать это значение, чтобы вычислить потерю на пути из-за атмосферного поглощения. Значение по умолчанию соответствует абсолютной влажности воздуха в и 70-процентной относительной влажности на 15 градусов Цельсия.

Типы данных: double

Функции объекта

pathlossПотеря на пути распространения радиоволны
addДобавьте модели распространения

Примеры

свернуть все

Попробовать в MATLAB

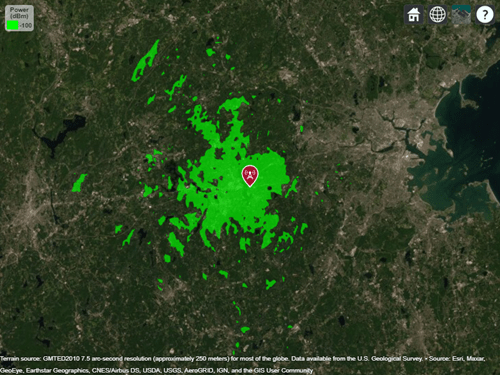

Отобразите зону охвата для передатчика с помощью модели TIREM.

pm = propagationModel("tirem");
tx = txsite("Name","Apple Hill","Latitude",42.3001,"Longitude",-71.3604);
coverage(tx,pm)

Больше о

развернуть все

Ссылки

[1] Seybold, Джон С. Введение в распространение RF. Хобокен, Нью-Джерси: Вайли, 2005.

Смотрите также

Функции

Объекты

Темы

Введенный в R2017b
