coverage
Отобразите или вычислите карту покрытия
Синтаксис
Описание
coverage( отображает карту покрытия для заданного ретранслятора в текущем Средстве просмотра Сайта. Каждый цветной контур карты задает область, куда соответствующая сила сигнала передается к мобильному приемнику.txs)
Примечание
Эта функция только поддерживает сайты антенны с CoordinateSystem набор свойств к 'geographic'.
coverage(___, отображает карту покрытия с помощью дополнительных опций, заданных Name,Value,___)Name,Value пары.
pd = coverage(txs,___)pd. Никакой график не отображен и никакое графическое, только пары "имя-значение" проигнорированы.
Примеры
Карта покрытия передатчика
Создайте ретранслятор в главном офисе MathWorks.
tx = txsite('Name','MathWorks', ... 'Latitude', 42.3001, ... 'Longitude', -71.3503);

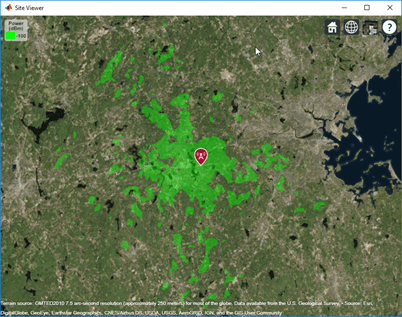

Покажите карту покрытия.
coverage(tx)
Карта покрытия Используя передатчик и приемник
Создайте ретранслятор в главном офисе MathWorks.
tx = txsite('Name','MathWorks', ... 'Latitude', 42.3001, ... 'Longitude', -71.3503);
Создайте сайт приемника в Фенуэй-парке с высотой антенны 1,2 м и системной потерей 10 дБ.
rx = rxsite('Name','Fenway Park', ... 'Latitude',42.3467, ... 'Longitude',-71.0972,'AntennaHeight',1.2,'SystemLoss',10);

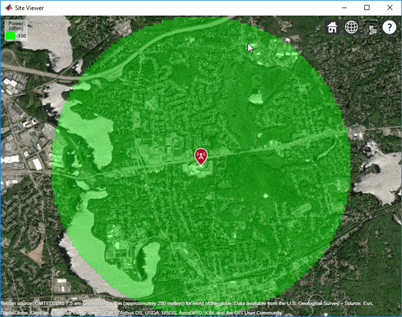

Вычислите зону охвата передатчика с помощью ближней модели распространения.
coverage(tx,rx,'PropagationModel','closein')
Карта покрытия для сильных и слабых сигналов
Задайте сильные и слабые сильные места сигнала с соответствующими цветами.
strongSignal = -75; strongSignalColor = "green"; weakSignal = -90; weakSignalColor = "cyan";

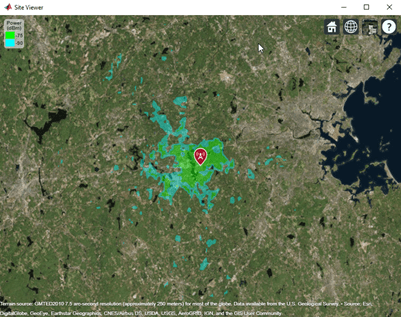

Создайте ретранслятор и отобразите карту покрытия.
tx = txsite('Name','MathWorks', ... 'Latitude',42.3001, ... 'Longitude',-71.3503); coverage(tx, ... 'SignalStrengths',[strongSignal,weakSignal], ... 'Colors', [strongSignalColor,weakSignalColor])
Карта покрытия направленной антенны во время дождя
Задайте антенну Яги-Uda, спроектированную для частоты передатчика 4,5 ГГц. Наклоните антенну к прямому излучению в XY-плоскости (i.e., географический азимут).
fq = 4.5e9;
y = design(yagiUda,fq);
y.Tilt = 90;
y.TiltAxis = 'y';Создайте ретранслятор с этой направленной антенной.
tx = txsite('Name','MathWorks', ... 'Latitude',42.3001,'Longitude',-71.3503, ... 'Antenna',y,'AntennaHeight',60, ... 'TransmitterFrequency',fq,'TransmitterPower',10);

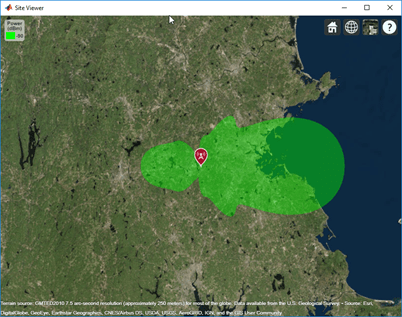

Отобразите карту покрытия с помощью модели распространения дождя. Шаблон карты указывает восток, который соответствует угловому значению антенны по умолчанию 0 градусов.
coverage(tx,'rain','SignalStrengths',-90)

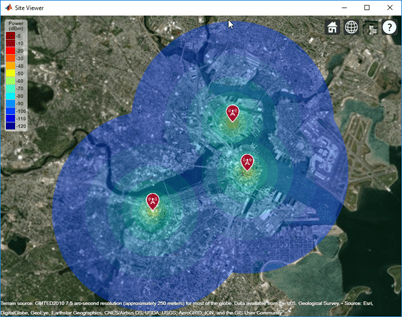

Объединенная карта покрытия нескольких передатчиков
Задайте имена и местоположения сайтов вокруг Бостона.
names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"]; lats = [42.3467,42.3598,42.3763]; lons = [-71.0972,-71.0545,-71.0611];
Создайте массив ретранслятора.
txs = txsite('Name', names,... 'Latitude',lats,... 'Longitude',lons, ... 'TransmitterFrequency',2.5e9);
Отобразите объединенную карту покрытия для нескольких сильных мест сигнала, с помощью ближней модели распространения.
coverage(txs,'close-in','SignalStrengths',-100:5:-60)
Карта покрытия Используя метод Лонгли-Райса и трассировки лучей

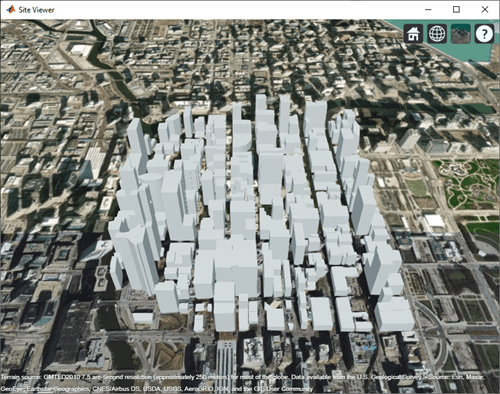

Средство просмотра Стартовой площадки с помощью созданий в Чикаго. Для получения дополнительной информации о osm файле, см. [1].
viewer = siteviewer("Buildings","chicago.osm");

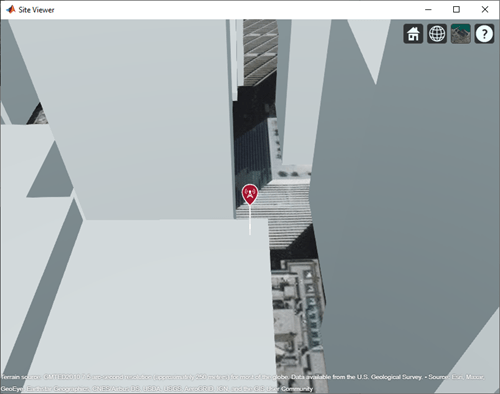

Создайте ретранслятор на создании.
tx = txsite('Latitude',41.8800, ... 'Longitude',-87.6295, ... 'TransmitterFrequency',2.5e9); show(tx)
Карта покрытия Используя модель распространения Лонгли-Райса
Создайте карту покрытия города с помощью модели распространения Лонгли-Райса.
coverage(tx,"SignalStrengths",-100:-5,"MaxRange",250,"Resolution",1)
Лонгли-Райс моделирует распространение сверхкрыш вдоль вертикальных срезов, и преграды имеют тенденцию доминировать над зоной обслуживания.
Карта покрытия Используя метод модели и изображения распространения трассировки лучей

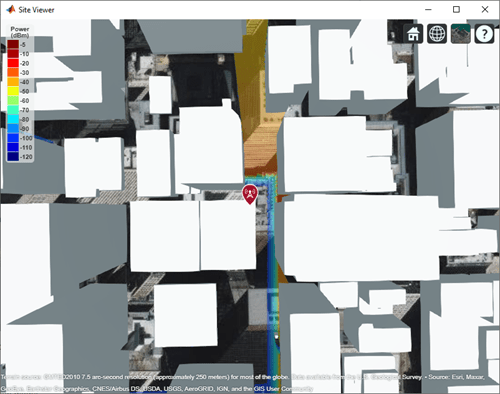

Создайте карту покрытия города при помощи модели распространения трассировки лучей, которая использует метод изображений. Вычислите угол обзора и одно-отражательные пути к распространению.
pmImage = propagationModel("raytracing","Method","image", ... "MaxNumReflections",1); coverage(tx,pmImage,"SignalStrengths",-100:-5, ... "MaxRange",250,"Resolution",2)
Эта карта покрытия показывает новые области, которые работают из-за отраженных путей к распространению.

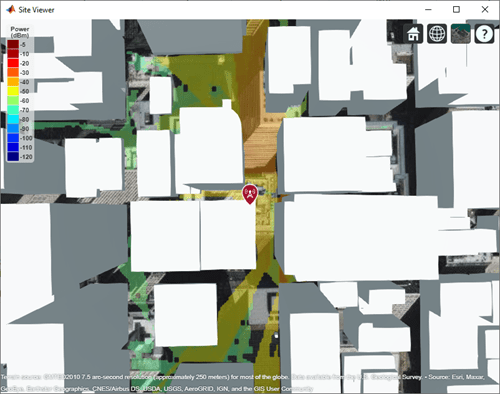

Карта покрытия Используя модель распространения трассировки лучей и метод SBR

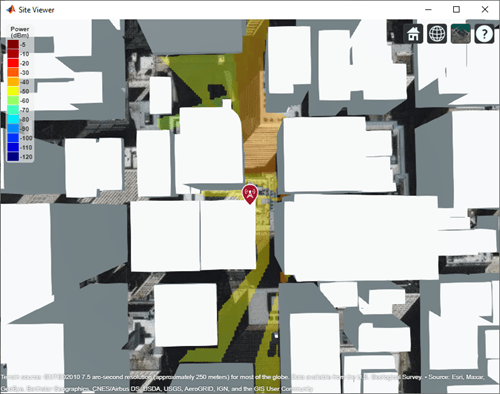

Создайте карту покрытия города при помощи модели распространения трассировки лучей, которая использует стрельбу и возврат лучей (SBR) метод, который обычно быстрее, чем метод изображений. Увеличьте максимальное число отражений пути к 2.
pmSBR = propagationModel("raytracing","Method","sbr", ... "MaxNumReflections",2); coverage(tx,pmSBR,"SignalStrengths",-100:-5, ... "MaxRange",250,"Resolution",2)
Эта карта покрытия показывает новые области, которые работают из-за дополнительных отраженных путей к распространению.
Приложение
[1] osm файл загружается с https://www.openstreetmap.org, который обеспечивает доступ к полученным толпой данным о карте во всем мире. Данные лицензируются под Открытыми Данными палата общин Открытая Лицензия Базы данных (ODbL), https://opendatacommons.org/licenses/odbl/.
Входные параметры
txs — Ретрансляторы
txsite возразите | массив txsite объекты
Ретранслятор в виде txsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.
Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.
rx — Сайт приемника
rxsite объект
Сайт приемника в виде rxsite объект.
Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.
propmodel — Модель Propagation
вектор символов | строка
Модель Propagation в виде вектора символов или строки. Можно также использовать пару "имя-значение" 'PropagationModel' задавать этот параметр. Можно также использовать propagationModel функция, чтобы задать этот вход. Моделью распространения по умолчанию является 'longley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен.
Типы данных: char | string
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Type','power'Type — Тип силы сигнала, чтобы вычислить
'power' (значение по умолчанию) | 'efield'
Тип силы сигнала, чтобы вычислить в виде разделенной запятой пары, состоящей из 'Type' и 'power' или 'efield'.
Когда типом является 'power', SignalStrengths описывается в блоках питания (dBm) сигнала в мобильном входе приемника. Когда типом является 'efield', SignalStrengths описывается в модулях силы электрического поля (dBμV/m) инцидента волны сигнала на антенне.
coverage функция не поддерживается для моделей трассировки лучей когда 'Type' 'efield'.
Типы данных: char
SignalStrengths — Сильные места сигнала, чтобы отобразиться на карте покрытия
числовой вектор
Сильные места сигнала, чтобы отобразиться на покрытии сопоставляют в виде разделенной запятой пары, состоящей из 'SignalStrengths' и числовой вектор.
Каждая сила использует различный цветной заполненный контур на карте. Значением по умолчанию является -100 dBm, если 'Type' парой "имя-значение" является 'power' и 40 dBμV/m, если 'Type' 'efield'.
Типы данных: double
PropagationModel — Модель Propagation, чтобы использовать для вычислений потери на пути
'longley-rice' (значение по умолчанию) | 'freespace' | 'close-in' | 'rain' | 'gas' | 'fog' | 'raytracing' | модель распространения, созданная с propagationModel
Модель Propagation, чтобы использовать для вычислений потери на пути в виде разделенной запятой пары, состоящей из 'PropagationModel' и одно из следующего:
'freespace'— Модель распространения свободного пространства'rain'— Лейтесь моделью распространения'gas'— Газовая модель распространения'fog'— Вуалируйте модель распространения'close-in'— Ближняя модель распространения'longley-rice'— Модель распространения Лонгли-Райса'tirem'— Модель распространения Tirem'raytracing'— Модель распространения трассировки лучей, которая использует стрельбу и возврат лучей (SBR) методМодель распространения, созданная с
propagationModelфункция
Моделью распространения по умолчанию является 'longley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен.
Модели распространения ландшафта, включая 'longley-rice' и 'tirem', только поддерживаются для сайтов с CoordinateSystem значение 'geographic'.
Типы данных: char
MaxRange — Максимальная область значений покрытия сопоставляет от каждого ретранслятора
числовой скаляр
Максимальная область значений покрытия сопоставляет от каждого ретранслятора в виде положительного числового скаляра в метрах, представляющих большое круговое расстояние. MaxRange задает необходимую область на карте, чтобы построить. Значение по умолчанию автоматически вычисляется на основе типа модели распространения.
| Тип модели распространения | MaxRange |
|---|---|
| Атмосферный или эмпирический | Область значений минимального значения в SignalStrengths. |
| Ландшафт | 30 км или расстояние до самого далекого создания. |
| Трассировка лучей | 500 м |
Для получения дополнительной информации о типах моделей распространения, смотрите, Выбирают Propagation Model.
Типы данных: double
Resolution — Разрешение карты покрытия
'auto' (значение по умолчанию) | числовой скаляр
Разрешение покрытия сопоставляет в виде разделенной запятой пары, состоящей из 'Resolution' и числовой скаляр в метрах.
Разрешение 'auto' вычисляет максимальное значение, масштабируемое к 'MaxRange'. Уменьшение разрешения увеличивает качество карты покрытия и время, требуемое создать его.
Типы данных: char | double
ReceiverGain — Мобильное усиление приемника
2.1
Мобильное усиление приемника в виде разделенной запятой пары, состоящей из 'ReceiverGain' и числовой скаляр в дБ. Значение усиления приемника включает мобильное усиление антенны приемника и системную потерю.
Усиление приемника вычисляет полученную силу сигнала когда 'Type' 'power'.
Если аргумент rx сайта приемника передается покрытию, значением по умолчанию является максимальное усиление антенны приемника с системной вычтенной потерей. В противном случае значение по умолчанию 2.1.
Типы данных: char | double
ReceiverAntennaHeight — Мобильная высота антенны приемника наземное вертикальное изменение
1
Мобильная высота антенны приемника наземное вертикальное изменение в виде разделенной запятой пары, состоящей из 'ReceiverAntennaHeight' и числовой скаляр в метрах.
Если аргумент rx сайта приемника передается покрытию, значением по умолчанию является AntennaHeight из приемника. В противном случае значение по умолчанию равняется 1.
Типы данных: double
Colors — Цвета заполненных контуров на карте покрытия
M-by-3 массив триплетов RGB | массив строк | массив ячеек из символьных векторов
Цвета заполненных контуров на покрытии сопоставляют в виде разделенной запятой пары, состоящей из 'Colors' и одно из следующего:
M-by-3 массив триплетов RGB, элементы которых задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Массив строк, таких как
["red" "green" "blue"]или["r" "g" "b"].Массив ячеек из символьных векторов, такой как
{'red','green','blue'}или{'r','g','b'}.
Цвета присвоены поэлементные 'SignalStrengths' значения для окраски соответствующих заполненных контуров.
'Colors' не может использоваться с 'ColorLimits' или 'ColorMap'.
Эта таблица содержит названия цвета и эквивалентные триплеты RGB для некоторых простых цветов.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Типы данных: char | string | double
ColorLimits — Цветные пределы для палитры
двухэлементный вектор
Цветные пределы для палитры в виде разделенной запятой пары, состоящей из 'ColorLimits' и двухэлементный вектор из типа [min max].
Цветные пределы указывают на значения уровня сигнала, которые сопоставляют с первыми и последними цветами на палитре.
Значением по умолчанию является [-120 -5] если 'Type' парой "имя-значение" является 'power' и [20 135] если 'Type' 'efields'.
'ColorLimits' не может использоваться с 'Color'.
Типы данных: double
ColorMap — Палитра заполнила контуры для карты покрытия
'jet' (значение по умолчанию) | предопределенная карта цветов | M-by-3 массив триплетов RGB
Палитра заполнила контуры на карте покрытия в виде разделенной запятой пары, состоящей из 'ColorMap' и предопределенная палитра или M-by-3 массив триплетов RGB, где M задает отдельные цвета.
'ColorMap' не может использоваться с 'Colors'.
Типы данных: char | double
ShowLegend — Покажите легенду цвета силы сигнала на карте
true (значение по умолчанию) | false
Покажите легенду цвета силы сигнала на карте в виде разделенной запятой пары, состоящей из 'ShowLegend' и true или false.
Типы данных: логический
Transparency — Прозрачность карты покрытия
0.4
Прозрачность покрытия сопоставляет в виде разделенной запятой пары, состоящей из 'Transparency' и числовой скаляр в области значений 0 к 1. 0 прозрачно и 1 непрозрачно.
Типы данных: double
Выходные аргументы
Вопросы совместимости
Смотрите также
link | sigstrength | sinr | propagationModel
[1] Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks®.
