Отобразите или вычислите сигнал к интерференции плюс шум (SINR) отношение

свернуть все на странице

Синтаксис

sinr(txs)
sinr(txs,propmodel)
sinr(___,Name,Value)
pd = sinr(txs,___)
r = sinr(rxs,txs,___)

Описание

пример

sinr(txs) отображает сигнал к интерференции плюс шумовое отношение (SINR) для ретрансляторов txs в текущем Средстве просмотра Сайта. Контуры карты сгенерированы с помощью значений SINR, вычисленных для местоположений сайта приемника на карте. Для каждого местоположения источник сигнала является ретранслятором в TXS с самой большой силой сигнала. Остающиеся ретрансляторы в txs с тем же передатчиком частота действуют как источники интерференции. Если txs скаляр или нет никаких источников интерференции результирующего отношения сигнал-шум (SNR) отображений карты.

Эта функция только поддерживает графический вывод для сайтов антенны с CoordinateSystem значение свойства 'geographic'.

sinr(txs,propmodel) отображает карту SINR с набором модели распространения к значению в propmodel.

sinr(___,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение", в дополнение к входным параметрам в предыдущих синтаксисах. Например, sinr(txs,'MaxRange',8000) устанавливает диапазон от местоположения сайта на уровне 8 000 метров включать в область карты SINR.

pd = sinr(txs,___) возвращает вычисленные данные SINR в объекте данных распространения, pd. Никакой график не отображен и никакое графическое, только пары "имя-значение" проигнорированы.

r = sinr(rxs,txs,___) возвращает sinr в дБ, вычисленном на сайтах приемника из-за ретрансляторов.

Примеры

свернуть все

Скрипт Open Live Script

Задайте имена и местоположение сайтов в Бостоне.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

Создайте массив ретранслятора.

txs = txsite('Name', names,...
       'Latitude',lats,...
       'Longitude',lons, ...
       'TransmitterFrequency',2.5e9);

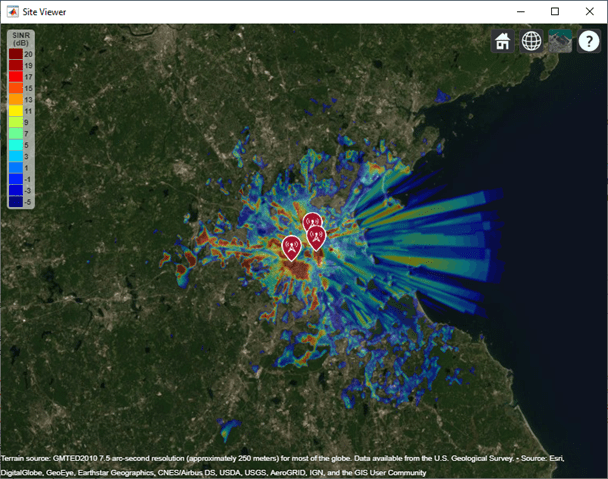

Отобразите карту SINR, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.

sinr(txs)

Входные параметры

свернуть все

Ретранслятор в виде txsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.

Сайт приемника в виде rxsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.

Модель Propagation в виде вектора символов, строки или модели распространения, созданной с propagationModel функция. Значение по умолчанию зависит от системы координат, используемой входными сайтами.

Система координатЗначение модели распространения по умолчанию
'geographic'

  • 'longley-rice' когда вы используете ландшафт.

  • 'freespace' когда вы не используете ландшафт.

'cartesian'

  • 'freespace' когда Map не установлен ни в один.

  • 'raytracing' когда Map установлен в имя файла STL или объекта триангуляции. Модель трассировки лучей по умолчанию использует стрельбу и возврат лучей (SBR) метод.

Можно также задать модель распространения при помощи 'PropagationModel' аргумент пары "имя-значение".

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MaxRange',8000
Общий

свернуть все

Источник сигнала интереса в виде разделенной запятой пары, состоящей из SignalSource и 'strongest' или как объект ретранслятора. Когда источником сигнала интереса является 'strongest', передатчик с самой большой силой сигнала выбран в качестве представляющего интерес источника сигнала для того местоположения. При вычислении sinr, SignalSource может быть txsite массив с равным количеством элементов rxs где каждый элемент ретранслятора задает источник сигнала для соответствующего сайта приемника.

Модель Propagation, чтобы использовать для вычислений потери на пути в виде разделенной запятой пары, состоящей из 'PropagationModel' и одно из следующего:

  • 'freespace' — Модель распространения свободного пространства

  • 'rain' — Лейтесь моделью распространения

  • 'gas' — Газовая модель распространения

  • 'fog' — Вуалируйте модель распространения

  • 'close-in' — Ближняя модель распространения

  • 'longley-rice' — Модель распространения Лонгли-Райса

  • 'tirem' — Модель распространения Tirem

  • 'raytracing' — Модель распространения трассировки лучей, которая использует стрельбу и возврат лучей (SBR) метод

  • Модель распространения, созданная с propagationModel функция

Моделью распространения по умолчанию является 'longley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен.

Модели распространения ландшафта, включая 'longley-rice' и 'tirem', только поддерживаются для сайтов с CoordinateSystem значение 'geographic'.

Типы данных: char

Общая шумовая мощность в приемнике в виде разделенной запятой пары, состоящей из 'ReceiverNoisePower' и скаляр в dBm. Значение по умолчанию принимает, что полоса пропускания приемника составляет 1 МГц, и фигура шума приемника - 7 дБ.

N=−174+10*log(B)+F

где,

  • N = шум Приемника в dBm

  • B = полоса пропускания Приемника в Гц

  • F = Шумовая фигура в дБ

Мобильное усиление приемника в виде разделенной запятой пары, состоящей из 'ReceiverGain' и скаляр в дБ. Значения усиления приемника включают усиление антенны и системную потерю. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Высота антенны приемника над землей в виде разделенной запятой пары, состоящей из 'ReceiverAntennaHeight' и скаляр в метрах. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Сопоставьте для визуализации или поверхностных данных в виде siteviewer объект, triangulation объект, строковый скаляр или вектор символов. Допустимый и значения по умолчанию зависят от системы координат.

Система координатДопустимые значения картыЗначение карты по умолчанию
'geographic'

  • siteviewer объект[a].

  • Имя ландшафта, если функция вызвана с выходным аргументом. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain.

  • Текущий siteviewer возразите или новый siteviewer возразите, не ли ни один открыт.

  • 'gmted2010', если функция вызвана с выходом.

'cartesian'

  • 'none'.

  • siteviewer объект.

  • Имя файла STL.

  • triangulation объект.

  • 'none'.

[a] Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks®.

Типы данных: char | string

Для графического вывода SINR

свернуть все

Значения SINR для отображения в виде разделенной запятой пары, состоящей из 'Values' и числовой вектор. Каждое значение отображено, когда окрашенное различное, заполнило на контурной карте. Цвета контура выведены с помощью Colormap и ColorLimits.

Максимальная область значений покрытия сопоставляет от каждого ретранслятора в виде положительного числового скаляра в метрах, представляющих большое круговое расстояние. MaxRange задает необходимую область на карте, чтобы построить. Значение по умолчанию автоматически вычисляется на основе типа модели распространения.

Тип модели распространенияMaxRange
Атмосферный или эмпирический30 км
Ландшафт30 км или расстояние до самого далекого создания.
Трассировка лучей500 m

Для получения дополнительной информации о типах моделей распространения, смотрите, Выбирают Propagation Model.

Типы данных: double

Разрешение местоположений сайта приемника использовалось для расчета значений SINR в виде разделенной запятой пары, состоящей из 'Resolution' и 'auto' или числовой скаляр в метрах. Разрешение задает максимальное расстояние между местоположениями. Если разрешением является 'auto', sinr вычисляет значение, масштабируемое к MaxRange. Уменьшение разрешения увеличивает качество карты SINR и время, требуемое создать его.

Палитра для окраски заполненных контуров в виде разделенной запятой пары, состоящей из 'ColorMap' и M-by-3 массив триплетов RGB, где M является количеством отдельных цветов.

Цветные пределы для карт цветов в виде разделенной запятой пары, состоящей из 'ColorLimits' и двухэлементный вектор из формы [min макс.]. Цветные пределы указывают на значения SINR, которые сопоставляют с первым и последним, раскрашивает палитру.

Покажите легенду цвета силы сигнала на карте в виде разделенной запятой пары, состоящей из 'ShowLegend' и 'true' или 'false'.

Прозрачность SINR сопоставляет в виде разделенной запятой пары, состоящей из 'Transparency' и числовой скаляр в области значений 0–1. Если значение является нулем, карта абсолютно прозрачна. Если значение один, карта абсолютно непрозрачна.

Выходные аргументы

свернуть все

Сигнал к интерференции плюс шумовое отношение в приемнике из-за ретрансляторов, возвращенных как числовой вектор. Длина вектора равна количеству сайтов приемника.

Типы данных: double

Данные SINR, возвращенные как propagationData объект, состоящий из Latitude и Longitude и соответствия переменной силы сигнала типу графика. Имя propagationData "SINR Data".

Вопросы совместимости

развернуть все

Поведение изменяется в R2021b
