pattern
Отобразите диаграмму направленности антенн в Средстве просмотра Сайта
Описание
pattern( отображает 3-D диаграмму направленности антенн для ретранслятора tx)txsite в текущем Средстве просмотра Сайта. Значение усиления сигнала (dBi) в конкретном направлении определяет цвет шаблона.
pattern(___, отображает 3-D диаграмму направленности с дополнительными опциями, заданными аргументами пары "имя-значение".Name,Value)
Примеры
Один шаблон ретранслятора
Задайте и визуализируйте диаграмму направленности одного ретранслятора.
tx = txsite; pattern(tx)
Один шаблон сайта приемника
Спроектируйте сайт приемника с помощью дипольной антенны на высоте 30 метров.
d = dipole; rx= rxsite('Name','Mathworks Lakeside','Latitude',42.30321,'Longitude',-71.3764,... 'Antenna',d,'AntennaHeight',30)
rx =
rxsite with properties:
Name: 'Mathworks Lakeside'
CoordinateSystem: 'geographic'
Latitude: 42.3032
Longitude: -71.3764
Antenna: [1×1 dipole]
AntennaAngle: 0
AntennaHeight: 30
SystemLoss: 0
ReceiverSensitivity: -100

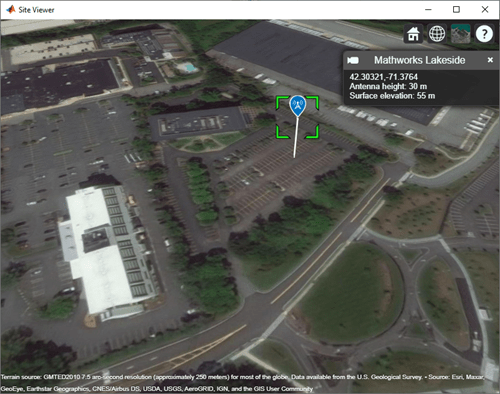

show(rx)
Визуализируйте шаблон сайта приемника на уровне 75 МГц.

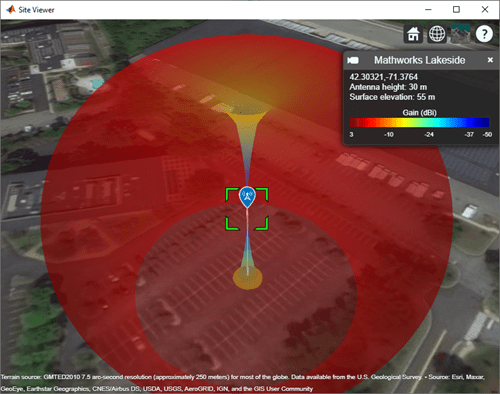

pattern(rx,75e6)
Шаблон для направленного передатчика и приемника
Создайте направленную антенну.
yagiAntenna = design(yagiUda,4.5e9);
yagiAntenna.Tilt = 90;
yagiAntenna.TiltAxis = 'y';Создайте сайты передатчика и приемника на частоте 4,5 ГГц. Используйте антенну Яги в качестве антенны передатчика. Спроектируйте диполь на уровне 4,5 ГГц и используйте это в качестве антенны приемника.
fq = 4.5e9; tx = txsite('Name','MathWorks','Latitude',42.3001,'Longitude',-71.3503, ... 'Antenna',yagiAntenna,'AntennaAngle',90,'AntennaHeight',30, ... 'TransmitterFrequency',fq,'TransmitterPower',10); rx = rxsite('Antenna',design(dipole,fq));
Расположите приемник в 200 метрах от передатчика.
[lat,lon] = location(tx,200,90); rx.Latitude = lat; rx.Longitude = lon;

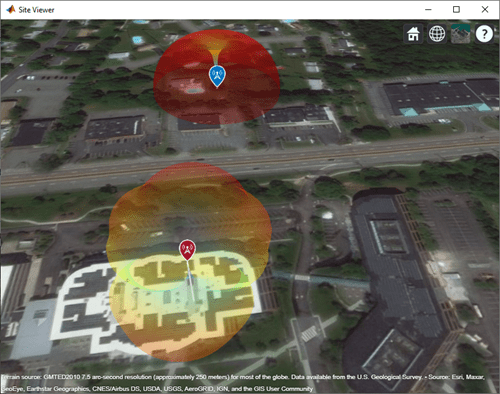

Отобразите и шаблоны передатчика и приемника. Уменьшите масштаб так, вы видите оба из шаблонов.
pattern(tx,'Transparency',0.2)
pattern(rx,fq)
Шаблон для декартова передатчика
Импортируйте и просмотрите файл STL. Файл моделирует небольшой конференц-зал с одной таблицей и четырьмя стульями.
viewer = siteviewer("SceneModel","conferenceroom.stl");
Спроектируйте инвертированную-F антенну, смонтированную по прямоугольной наземной плоскости, которая резонирует на уровне 2,4 ГГц. Создайте ретранслятор, который использует антенну. Задайте положение с помощью Декартовых координат в метрах.
ant = design(invertedF,2.4e9); ant.Tilt = 180; tx = txsite("cartesian", ... "AntennaPosition",[0; 0; 2.1], ... "Antenna",ant);
Визуализируйте шаблон сайта. Задайте размер графика шаблона как 0.4 метры.

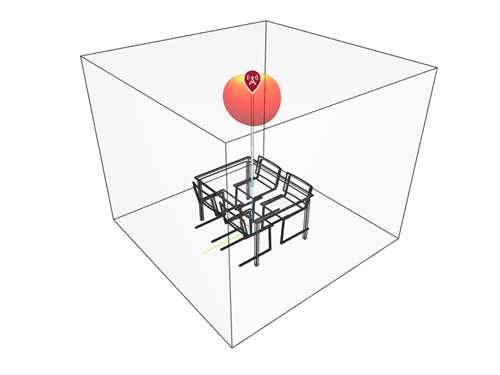

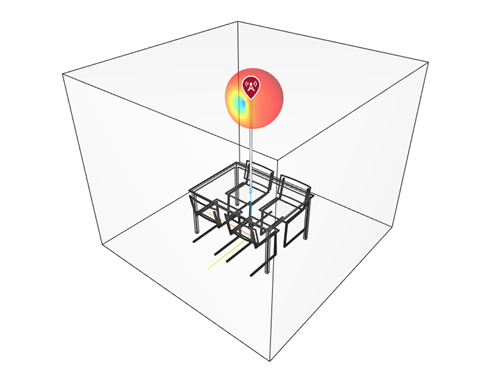

pattern(tx,"Transparency",0.6,"Size",0.4)
Панорамирование путем щелчка левой кнопкой, масштабируйте путем щелчка правой кнопкой или при помощи колесика прокрутки и вращайте визуализацию путем нажатия средней кнопки и перетаскивания или путем нажатия Ctrl и щелчка левой кнопкой и перетаскивания.
