Weighting Filter

Взвешенный фильтр частотной характеристики

расширьте все на странице

Библиотека:
Audio Toolbox / Фильтры

Описание

Блок Weighting Filter выполняет взвешенную частотой фильтрацию независимо через каждый входной канал.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
матрица | 1D вектор

Матричный вход – Каждый столбец входа обработан как независимый канал.
1D векторный вход – вход обработан как один канал.

Типы данных: single | double

Вывод

развернуть все

`Port_1` — Выходной сигнал
матрица

Блок Weighting Filter выводит сигнал с совпадающим типом данных как входной сигнал. Размер выхода зависит от размера входа:

Матричный вход – блок выводит матрицу тот же размер и тип данных как входной сигнал.
1D векторный вход – блок выводит N-by-1 матрица (вектор-столбец), где N является числом элементов в 1D векторе.

Типы данных: single | double

Параметры

развернуть все

Если параметр перечислен как настраиваемый, то можно изменить его значение в процессе моделирования.

`Weighting method` — Тип взвешивания частоты
`A-weighting` (значение по умолчанию) | `C-weighting` | `K-weighting`

Смотрите A-взвешивание, C-взвешивание и K-взвешивание для определения кривых взвешивания.

Настраиваемый: нет

`Inherit sample rate from input` — Задайте источник входной частоты дискретизации
`off` (значение по умолчанию) | `on`

Когда вы выбираете этот параметр, блок наследовал свою частоту дискретизации от входного сигнала. Когда вы очищаете этот параметр, вы задаете частоту дискретизации в Input sample rate (Hz).

Настраиваемый: нет

`Input sample rate (Hz)` — Частота дискретизации входа
44100 (значение по умолчанию) | `positive scalar`

Настраиваемый: да

Зависимости

Чтобы включить этот параметр, очистите параметр Inherit sample rate from input.

`Simulate using` — Задайте тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Code generation – Симулируйте модель с помощью сгенерированного кода C. В первый раз вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее, чем Interpreted execution.
Interpreted execution – Симулируйте модель с помощью MATLAB^® интерпретатор. Эта опция сокращает время запуска, но имеет более медленную скорость симуляции по сравнению с Code generation. В этом режиме можно отладить исходный код блока.

Настраиваемый: нет

`Mask for attenuation limits` — Создает маску для визуализации ответа фильтра
`No mask` (значение по умолчанию) | `Class 1` | `Class 2`

Пределы затухания маски заданы в IEC 61672-1:2002 стандарт.

Если маска является зеленой, проект совместим.
Если маска является красной, податливость пропусков проекта.

Настраиваемый: да

Зависимости

Чтобы включить этот параметр, установите Weighting method на A-weighting или C-weighting.

`Visualize filter response` — Открытый график визуализировать ответ величины и маску податливости
кнопка

БПФ с 2048 точками используется, чтобы вычислить ответ величины.

Настраиваемый: да

Примеры модели

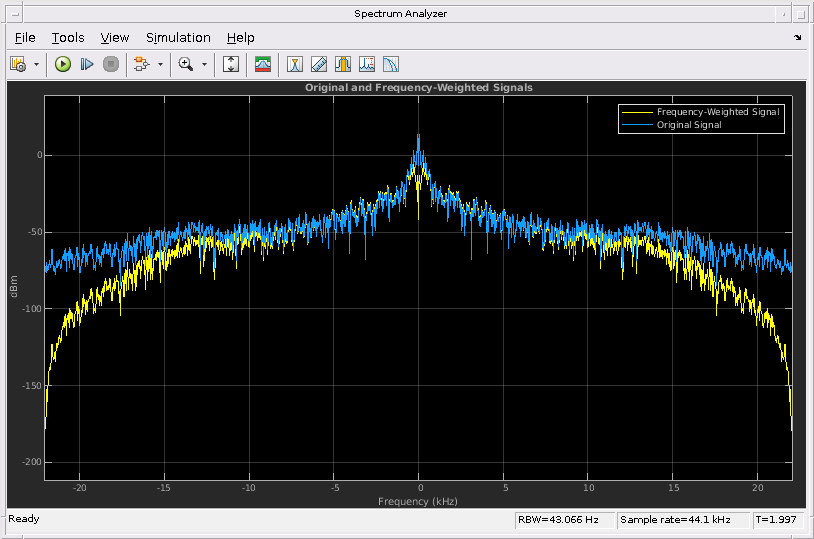

Примените взвешивание частоты

Исследуйте блок Weighting Filter в модели Simulink® и настройках параметров.

Характеристики блока

Типы данных	`double` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Больше о

развернуть все

A-взвешивание

A-кривая является широким полосовым фильтром, сосредоточенным на уровне 2,5 кГц с затуханием на приблизительно 20 дБ при затухании на 10 дБ и на 100 Гц на уровне 20 кГц. Измерения SPL A-weighted уровня шума все больше находятся в литературе продаж для бытовых электроприборов. В большинстве стран использование A-взвешивания получает мандат для защиты рабочих против вызванной шумом глухоты. ISO и стандарты ICOA передают под мандат A-взвешивание для всех измерений шума гражданских самолетов.

ANSI S1.42.2001 [1] задает эту кривую взвешивания. IEC, 61672-1:2002 [2] стандарт, задает минимальные и максимальные пределы затухания для фильтра A-взвешивания.

ANSI S1.42.2001 задает кривую взвешивания путем определения аналоговых полюсов и нулей. Audio Toolbox™ преобразует заданные полюса и нули к цифровой области с помощью билинейного преобразования:

C-взвешивание

C-кривая является "плоской", но с ограниченной полосой пропускания: Это имеет углы на-3 дБ на уровне 31,5 Гц и 8 кГц. C-кривые используются в метрах уровня звука для звуков, которые громче, чем звуки, предназначенные для фильтров A-взвешивания.

ANSI S1.42-2001 [1] задает кривую C-взвешивания. IEC, 61672-1:2002 [2] стандарт, задает минимальные и максимальные пределы затухания для фильтров C-взвешивания.

ANSI S1.42.2001 задает кривую взвешивания путем определения аналоговых полюсов и нулей. Audio Toolbox преобразует заданные полюса и нули к цифровой области с помощью билинейного преобразования:

K-взвешивание

Фильтр K-взвешивания используется для нормализации громкости в широковещательной передаче. Это состоит из двух этапов фильтрации: отлогий фильтр первой стадии и второй этап highpass фильтр.

Стандарт ITU-R BS.1770-4 [3] задает эту кривую.

Примите фильтр второго порядка.

Таблица показывает коэффициенты для фильтров.

Отлогие коэффициенты первой стадии	Второй этап коэффициенты Highpass
$a_{1} = - 1.69065929318241$	$a_{1} = - 1.99004745483398$
$a_{2} = 0.73248077421585$	$a_{2} = 0.99007225036621$
$b_{0} = 1.53512485958697$	$b_{0} = 1.0$
$b_{1} = - 2.6916918940638$	$b_{1} = - 2.0$
$b_{2} = 1.19839281085285$	$b_{2} = 1.0$

Коэффициенты, представленные ITU-R BS.1770-4, заданы для 48 кГц. Эти коэффициенты повторно вычисляются для нестандартных частот дискретизации с помощью алгоритма, описанного в [4].

Ссылки

[1] Акустическое общество Америки. Спроектируйте ответ взвешивания сетей для акустических измерений. ANSI S1.42-2001. Нью-Йорк, Нью-Йорк: Американский национальный институт стандартов, 2001.

[2] Международная электротехническая комиссия. Часть 1 метров уровня звука электроакустики: технические требования. Первый выпуск. IEC 61672-1. 2002-2005.

[3] Международный союз электросвязи. Алгоритмы, чтобы измерить аудио громкость программы и истинно-пиковый уровень звука. ITU-R BS.1770-4. 2015.

[4] Мансбридж, Стюарт, Сирша Финн и Джошуа Д. Рейсс. "Реализация и Оценка Автономного Многодорожечного Управления Регулятором громкости". Доклад сделан в 132-м Соглашении Общества звукоинженеров, Будапеште, Венгрия, 2012.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2017b
