Создайте диаграмму для микроданных массива
maboxplot(MAData)
maboxplot(MAData, ColumnName)
maboxplot(MAStruct, FieldName)
H = maboxplot(...)
[H, HLines]
= maboxplot(...)
maboxplot(..., 'Title', TitleValue,
...)
maboxplot(..., 'Notch', NotchValue,
...)
maboxplot(..., 'Symbol', SymbolValue,
...)
maboxplot(..., 'Orientation', OrientationValue,
...)
maboxplot(..., 'WhiskerLength', WhiskerLengthValue,
...)
maboxplot(..., 'BoxPlot', BoxPlotValue,
...)
MAData | Объект DataMatrix, числовой массив или структура, содержащая поле под названием Data. Значения в столбцах MAData будет использоваться, чтобы создать диаграммы. Если объект DataMatrix, имена столбцов используются в качестве меток в диаграмме. |
ColumnName | Массив имен столбцов, соответствующих данным в MAData используемый в качестве меток в диаграмме. |
MAStruct | Структура микроданных массива. |
FieldName | Поле в структуре микроданных массива, MAStruct. Значения в поле FieldName будет использоваться, чтобы создать диаграммы. |
TitleValue | Вектор символов или строка, чтобы использовать в качестве заголовка для графика. Заголовком по умолчанию является FieldName. |
NotchValue | Логическое определение типа чертивших полей. Выбор:
false. |
OrientationValue | Вектор символов или строка, задающая ориентацию диаграммы. Выбор:
|
WhiskerLengthValue | Значение, задающее максимальную длину контактных усиков в зависимости от межквартильного размаха (IQR). Контактный усик расширяет к самому экстремальному значению данных в 1.5. Если WhiskerLengthValue equals 0, затем maboxplot отображения все значения данных вне поля, с помощью символа графического вывода Symbol. |
BoxPlotValue | Массив ячеек имени свойства / пары значения свойства, чтобы передать Statistics and Machine Learning Toolbox™ |
maboxplot( отображает диаграмму значений в столбцах MAData)MAData. MAData может быть объект DataMatrix, числовой массив или структура, содержащая поле под названием Data, содержа микроданные массива.
maboxplot( помечает имена столбцов диаграммы.MAData, ColumnName)
maboxplot( отображает диаграмму значений в поле MAStruct, FieldName)FieldName в структуре микроданных массива MAStruct. Если MAStruct базирующийся блок, maboxplot создает диаграмму значений в поле FieldName для каждого блока.
Примечание
Если вы обеспечиваете MAStruct, не обеспечивая FieldName, maboxplot использует Signal элемент в ColumnNames поле MAStruct, если Affymetrix®данные или первый элемент в ColumnNames поле MAStruct, в противном случае.
H = maboxplot(...)
[ возвращается указатели линий раньше разделяли различные блоки в изображении. H, HLines]
= maboxplot(...)
maboxplot (..., ' вызовы PropertyName', PropertyValue, ...)maboxplot с дополнительными свойствами, которые используют имя свойства / пары значения свойства. Можно задать одно или несколько свойств в любом порядке. Каждый PropertyName должен быть заключен в одинарные кавычки и нечувствительный к регистру. Это имя свойства / пары значения свойства следующие:
maboxplot(..., 'Title', позволяет вам задавать заголовок графика. TitleValue,
...)TitleValue по умолчанию FieldName.
maboxplot(..., 'Notch', если NotchValue,
...)NotchValue true, чертит отмеченные поля. Значением по умолчанию является false показать квадратные поля.
maboxplot(..., 'Symbol', позволяет вам задавать символ, используемый для значений выброса. SymbolValue,
...)Symbol по умолчанию '+'.
maboxplot(..., 'Orientation', позволяет вам задавать ориентацию диаграммы. Выбором является OrientationValue,
...)'Vertical' и 'Horizontal'. Значение по умолчанию is 'Vertical'.
maboxplot(..., 'WhiskerLength', позволяет вам задавать длину контактного усика для диаграммы. WhiskerLengthValue,
...)WhiskerLengthValue задает максимальную длину контактных усиков в зависимости от межквартильного размаха (IQR) (значение по умолчанию = 1.5). Контактный усик расширяет к самому экстремальному значению данных в WhiskerLength*IQR из поля. Если WhiskerLengthValue равняется 0, затем maboxplot отображения все значения данных вне поля, с помощью символа графического вывода Symbol.
maboxplot(..., 'BoxPlot', позволяет вам задавать аргументы, чтобы передать BoxPlotValue,
...)boxplot функция, которая создает диаграмму. BoxPlotValue массив ячеек имени свойства / пары значения свойства. Для допустимых пар смотрите boxplot функция.
В этом примере показано, как отобразить диаграммы для микроданных массива.
Загрузите MAT-файл, которому предоставляют программное обеспечение Bioinformatics Toolbox™, которое содержит данные о дрожжах. Этот MAT-файл включает три переменные: yeastvalues , матрица данных об экспрессии гена, genes , массив ячеек инвентарных номеров GenBank® для маркировки строк в yeastvalues и times , вектор из временных стоимостей для маркировки столбцов в yeastvalues.

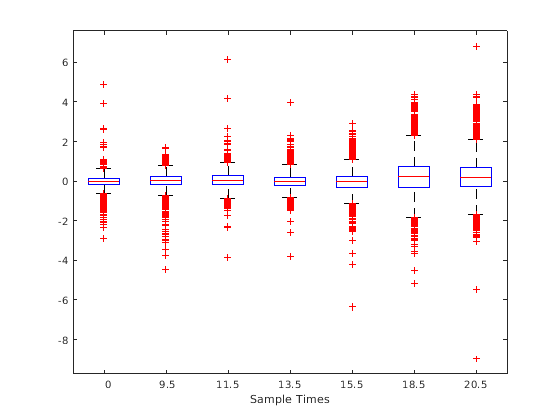

load yeastdataПокажите диаграмму данных об экспрессии гена.
maboxplot(yeastvalues,times);
xlabel('Sample Times');

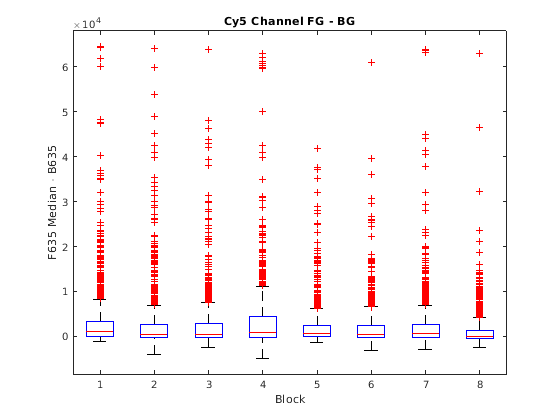

Используйте gprread функция, чтобы создать структуру, содержащую микроданные массива и построить аргументы пары "имя-значение" использования данных maboxplot функция.
madata = gprread('mouse_a1wt.gpr'); maboxplot(madata,'F635 Median - B635','TITLE', 'Cy5 Channel FG - BG');
magetfield | maimage | mairplot | maloglog | malowess | manorm | mavolcanoplot | boxplot
