Амплитудная демодуляция
z = amdemod(y,Fc,Fs)z сигнала, учитывая вход амплитуда модулируется (AM) сигнализируют о y, где сигнал несущей имеет частоту Fc. Сигнал несущей и y имейте частоту дискретизации Fs. Модулируемый y сигнала имеет нулевую начальную фазу и нулевую амплитуду несущей, следуя из модуляции подавленной несущей.
Примечание
Значение Fs должен удовлетворить Fs ≥ 2Fc.
Установите несущую частоту на 10 кГц и частоту дискретизации к 80 кГц. Сгенерируйте временной вектор, имеющий длительность 0,01 с.
fc = 10e3; fs = 80e3; t = (0:1/fs:0.01)';
Создайте двухцветный синусоидальный сигнал с частотами 300 и 600 Гц.
s = sin(2*pi*300*t)+2*sin(2*pi*600*t);
Создайте фильтр lowpass.
[num,den] = butter(10,fc*2/fs);
Амплитуда модулирует s сигнала.
y = ammod(s,fc,fs);
Демодулируйте полученный сигнал.
z = amdemod(y,fc,fs,0,0,num,den);

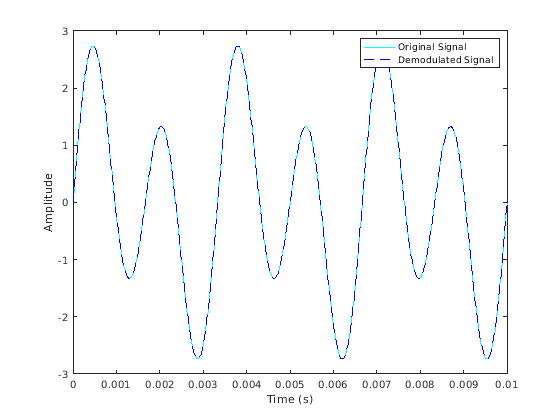

Постройте исходные и демодулируемые сигналы.
plot(t,s,'c',t,z,'b--') legend('Original Signal','Demodulated Signal') xlabel('Time (s)') ylabel('Amplitude')
Демодулируемый сигнал почти идентичен исходному сигналу.
