Амплитудная модуляция
y = ammod(x,Fc,Fs)о y, учитывая входной сигнал сигнализируют о x, где сигнал несущей имеет частоту Fc. Сигнал несущей и x имейте частоту дискретизации Fs. Модулируемый сигнал имеет нулевую начальную фазу и нулевую амплитуду несущей, таким образом, результатом является модуляция подавленной несущей.
Примечание
Значение Fs должен удовлетворить Fs ≥ 2Fc.
Установите частоту дискретизации на 100 Гц. Создайте временной вектор 100 секунд длиной.
fs = 100; t = (0:1/fs:100)';
Установите несущую частоту на 10 Гц. Сгенерируйте синусоидальный сигнал.
fc = 10; x = sin(2*pi*t);
Модулируйте x использование одного - и AM с двумя боковыми полосами.
ydouble = ammod(x,fc,fs); ysingle = ssbmod(x,fc,fs);

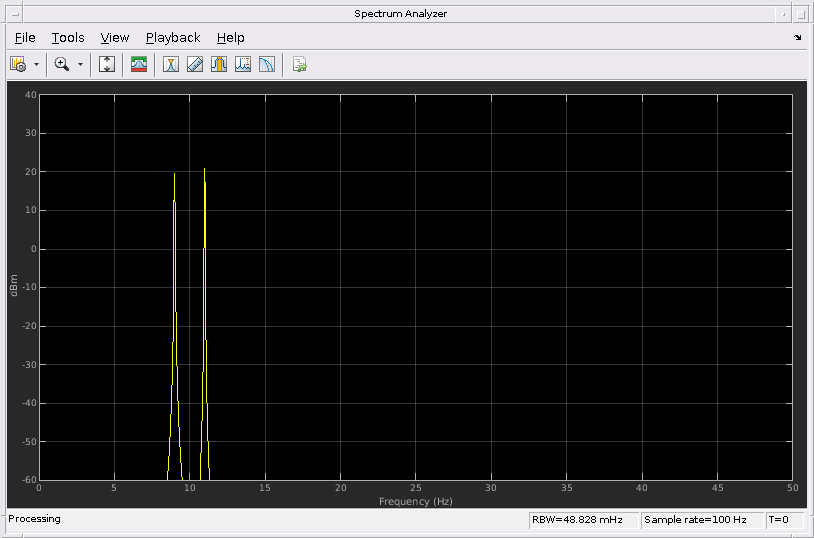

Создайте спектр объект анализатора построить спектры двух сигналов. Постройте спектр сигнала с двумя боковыми полосами.
sa = dsp.SpectrumAnalyzer('SampleRate',fs, ... 'PlotAsTwoSidedSpectrum',false, ... 'YLimits',[-60 40]); step(sa,ydouble)

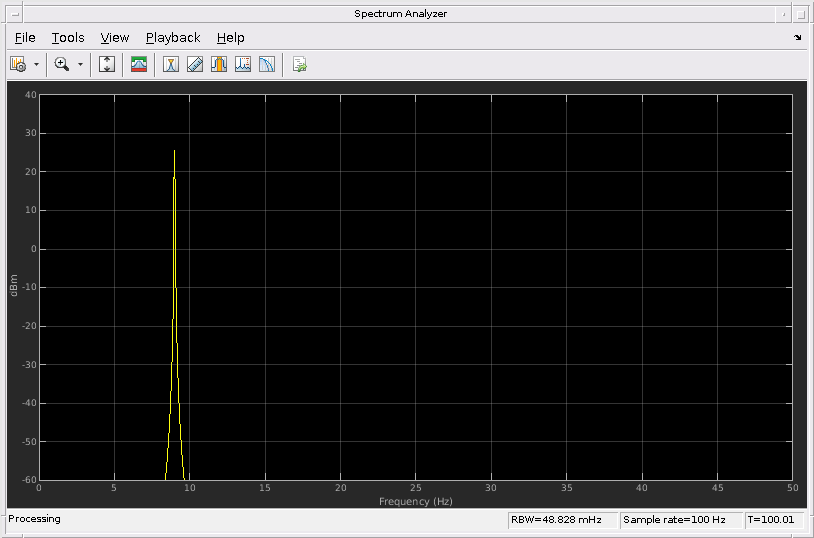

Постройте спектр одно боковой полосы.
step(sa,ysingle)
