Сдвиг частоты и сигналы объединения
comm.MultibandCombiner Система object™ интерполирует, переключает входные сигналы к заданным диапазонам частот, и затем комбинирует их в один сигнал. Для получения дополнительной информации смотрите раздел Algorithms.
К сдвигу частоты и сигналам объединения:
Создайте comm.MultibandCombiner объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
multibandcombiner = comm.MultibandCombiner
multibandcombiner = comm.MultibandCombiner( свойства наборов с помощью одних или нескольких аргументов name-value. Например, Name,Value)' задает частоту дискретизации входного сигнала 2 МГц.InputSampleRate', 2e6
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Объедините два диапазона частот на 60 кГц, которые смежны друг с другом.
Установите параметры симуляции.
M = 4; % QPSK modulation N = 2000; % Frame length Fs1 = 60e3; % Input sample rate
Сгенерируйте сигналы GMSK и QPSK.
data = randi([0,M-1],N,1); modSig = pskmod(data,M,pi/4,'gray'); qpskTxFilter = comm.RaisedCosineTransmitFilter( ... OutputSamplesPerSymbol=2); qpsksig = qpskTxFilter(modSig); data = randi([0 1],N,1); gmskMod = comm.GMSKModulator( ... BitInput=true, ... SamplesPerSymbol=2); gmsksig = gmskMod(data);
Создайте многополосный Системный объект объединителя. Используйте info возразите функции, чтобы определить выходную частоту дискретизации для объединенного сигнала. Используйте эту выходную частоту дискретизации при конфигурировании спектра объекты анализатора.
mbc = comm.MultibandCombiner( ... InputSampleRate=Fs1, ... FrequencyOffsets=[-30e3 30e3], ... OutputSampleRateSource='Auto'); mbcInfo = info(mbc); Fs2 = mbcInfo.OutputSampleRate
Fs2 = 120000
Используйте многополосный объект объединителя интерполировать, сдвиг частоты, и объединить два сигнала.
combinedsig = mbc([qpsksig,gmsksig]);

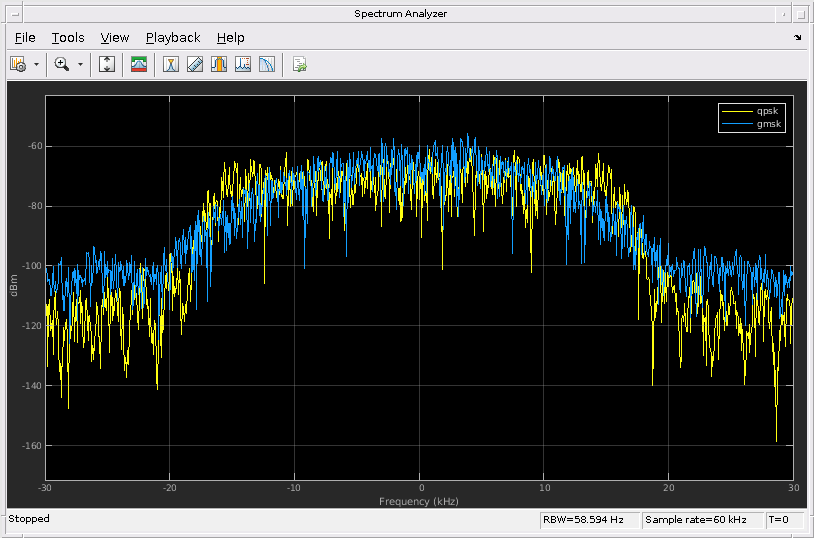

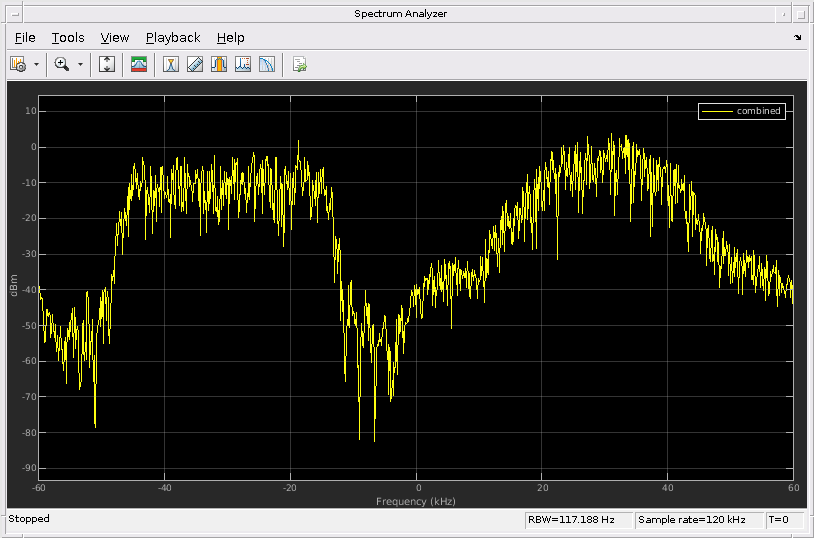

Создайте спектр Системные объекты анализатора. Используйте спектр, которому анализатор возражает, чтобы просмотреть отдельные сигналы на уровне 60 кГц и объединенный сигнал на уровне 120 кГц.
sa = dsp.SpectrumAnalyzer( ... NumInputPorts=2, ... SampleRate=Fs1, ... Method='Filter bank', ... AveragingMethod='Exponential', ... ShowLegend=true, ... ChannelNames={'qpsk','gmsk'}); sa(qpsksig,gmsksig); sacombined = dsp.SpectrumAnalyzer( ... SampleRate=Fs2, ... Method='Filter bank', ... AveragingMethod='Exponential', ... ShowLegend=true, ... ChannelNames={'combined'}); sacombined(combinedsig); release(sa)
release(sacombined)
Этот рисунок показывает, как многополосный алгоритм объединителя обрабатывает данные о входном сигнале.
Когда выходная частота дискретизации больше входной частоты дискретизации, входной сигнал интерполирован, чтобы избежать искажения в переключенном частотой сигнале. Каждый столбец входного сигнала переключен частотой соответствующим значением, заданным в FrequencyOffsets свойство. Переключенные частотой сигналы затем добавляются вместе в один выходной сигнал канала. Каждый канал во входе должен иметь то же количество отсчетов.
Установка OutputSampleRateSource к 'Auto' автоматически конфигурирует алгоритм, чтобы вычислить выходную частоту дискретизации как R O = R I × L, где:
R O является выходной частотой дискретизации OutputSampleRate.
R я - входная частота дискретизации InputSampleRate.
L является коэффициентом интерполяции и вычисляется как L = ceil(2 × B max/RI).
B макс. является максимальной полосой пропускания и вычисляется как B макс. = maxabs(FrequencyOffsets)) + (R I/2).
