comm.PhaseFrequencyOffset

Примените фазу и смещения частоты к входному сигналу

Описание

PhaseFrequencyOffset объект применяет фазу и смещения частоты к входящему сигналу.

Применять фазу и частоту возмещает к входному сигналу:

Задайте и настройте свой объект смещения частоты фазы. Смотрите Конструкцию.
Вызовите step применять фазу и частоту возмещает к входному сигналу согласно свойствам comm.PhaseFrequencyOffset. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

H = comm.PhaseFrequencyOffset создает фазу и Системный объект смещения частоты, H. Этот объект применяет фазу и смещения частоты к входному сигналу.

H = comm.PhaseFrequencyOffset(Name,Value) создает фазу и объект смещения частоты, H, с каждым заданным набором свойств к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

Свойства

`PhaseOffset`	Фаза возмещена Задайте смещение фазы в градусах. `Значением по умолчанию является 0`. Если `step` входом метода является M-by-N матрица, `PhaseOffset` свойство может быть установлено в числовой скаляр, M-by-1, или 1 N числовым вектором или M-by-N числовая матрица. Для получения дополнительной информации смотрите Взаимозависимые Введенные Свойством Размерности. Настраиваемый: да
`FrequencyOffsetSource`	Источник частоты возмещен Задайте источник смещения частоты как один из `Property` \| `Input port`. Значением по умолчанию является `Property`. Если вы устанавливаете это свойство на `Property`, можно задать смещение частоты с помощью `FrequencyOffset` свойство. Если вы устанавливаете это свойство на `Input port`, вы задаете смещение частоты как вход метода шага.
`FrequencyOffset`	Частота возмещена Задайте смещение частоты в Гц. `Значением по умолчанию является 0`. Если `step` входом метода является M-by-N матрица, затем `FrequencyOffset` свойство является числовым скаляром, M-by-1, или 1 N числовым вектором или M-by-N числовая матрица. Для получения дополнительной информации смотрите Взаимозависимые Введенные Свойством Размерности. Это свойство применяется, когда вы устанавливаете `FrequencyOffsetSource` свойство к `Property`. Настраиваемый: да
`SampleRate`	Частота дискретизации Задайте частоту дискретизации входных выборок в Гц как действительное, значение положительной скалярной величины с двойной точностью. Значением по умолчанию является `1`.

Методы

шаг	Примените фазу и смещения частоты к входному сигналу

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Введите смещение фазы к 16-QAM сигналу

Скрипт Open Live Script

Введите смещение фазы к 16-QAM сигналу и просмотрите его эффект на созвездии.

Создайте Систему смещения частоты фазы object™. Установите смещение фазы к 30 градусам.

pfo = comm.PhaseFrequencyOffset('PhaseOffset',30);

Сгенерируйте случайные символы и примените 16-QAM модуляцию.

M = 16;
data = (0:M-1)';
modData = qammod(data,M);

Постройте 16-QAM созвездие.

scatterplot(modData);
title(' Original Constellation')
xlim([-5 5])
ylim([-5 5])

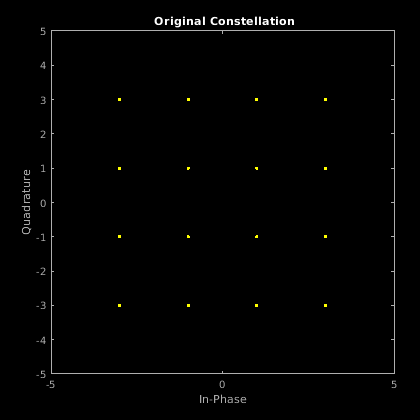

Figure Scatter Plot contains an axes object. The axes object with title Original Constellation contains an object of type line. This object represents Channel 1.

Введите смещение фазы с помощью pfo и постройте созвездие смещения. Обратите внимание на то, что это было переключено 30 градусов.

impairedData = pfo(modData);
scatterplot(impairedData);
title('Constellation after phase offset')
xlim([-5 5])
ylim([-5 5])

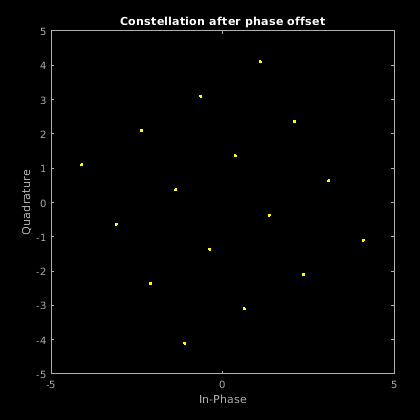

Figure Scatter Plot contains an axes object. The axes object with title Constellation after phase offset contains an object of type line. This object represents Channel 1.

Больше о

развернуть все

Взаимозависимые введенные свойством размерности

Эта таблица обрисовывает в общих чертах взаимозависимость размерностей свойства к входному параметру.

Количество размерностей	Размерность ввода-вывода данных	Формат кадра	Количество каналов	Размерность Свойства Смещения частоты/Фазы	Размерность входного параметра смещения частоты
Любой	Скаляр	1	1	Скаляр	Скаляр
2	M-by-1	M	1	M-by-1 1 M 1 на 1	M M-by-1 1 1 на 1
2	1 N	1	N	N-by-1 1 N 1 на 1	N 1 N 1 1 на 1
2	M-by-N	M	N	M-by-N N-by-1 1 N M-by-1 1 M 1 на 1	M-by-N N 1 N 1 1 на 1 M M-by-1

Например:

Когда вы задаете скалярное свойство смещения, объект применяет то же смещение ко всем элементам входного сигнала
Когда вы задаете 2 1 свойство смещения для 2 3 входной сигнал (одно значение смещения на выборку), объект применяет то же демонстрационное смещение через три канала.
Когда вы задаете 1 3 свойство смещения для 2 3 входной сигнал (одно значение смещения на канал), то же смещение канала применяется через две выборки канала.
Когда вы задаете 2 3 свойство смещения для 2 3 входной сигнал (одно значение смещения на выборку для каждого канала), смещения применяются поэлементные к входному сигналу.

Алгоритмы

Если входным сигналом является u (t), то выходной сигнал

$y (t) = u (t) \cdot (\cos (2 π \int_{0}^{t} f (τ) d τ + φ (t)) + j \sin (2 π \int_{0}^{t} f (τ) d τ + φ (t))),$

где f (t) является смещением частоты, и φ (t) является смещением фазы.

Дискретным временем выход дают

$\begin{array}{l} y (0) = u (0) (\cos (φ (0)) + j \sin (φ (0))) и \\ y (i) = u (i) (\cos (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i)) + j \sin (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i))), \end{array}$

где i> 0, и Δt является шагом расчета.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Представленный в R2012a
