Создайте восходящий канал GSM объект настройки системы координат TDMA с настройками по умолчанию. Система координат TDMA GSM имеет восемь временных интервалов. Проверяйте пакет в первый временной интервал против маски времени, заданной стандартом GSM.

Создайте восходящий канал GSM объект настройки системы координат TDMA с настройками по умолчанию.

cfggsmul = gsmUplinkConfig;

Используйте gsmCheckTimeMask функционируйте, чтобы просмотреть маску времени и проверить, что сконфигурированные характеристики взлета и падения пакета выполняют маску времени, заданную в стандарте GSM. Постройте пакет GSM и маску времени. Когда никакой номер временного интервала не обеспечивается, gsmCheckTimeMask функция показывает первый временной интервал, TN=0.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul);

Настройте время нарастания восходящего канала GSM объект настройки системы координат TDMA, задав значение, которое вызывает отказ маски времени.

cfggsmul.RiseTime = 5

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 5
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

   Read-only properties:
    No properties.

Используйте gsmCheckTimeMask функция, чтобы смотреть маску времени cfggsmul. Результат передачи или сбоя показывает что cfggsmul настройка теперь приводит маску времени к сбою, и график показывает верхние сбои маски времени.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul);

Создайте восходящий канал GSM объект настройки системы координат TDMA с настройками по умолчанию. Система координат TDMA GSM имеет восемь временных интервалов. Проверяйте пакет в паз требуемого времени против маски времени, заданной стандартом GSM.

Создайте объект настройки системы координат TDMA нисходящего канала GSM с настройками по умолчанию.

cfggsmul = gsmDownlinkConfig;

Используйте gsmCheckTimeMask функционируйте, чтобы просмотреть маску времени и проверить, что сконфигурированные характеристики взлета и падения пакета в пазе требуемого времени выполняют маску времени, заданную стандартом GSM. Постройте пакет GSM и маску времени.

tn = 6; % Time slot number 6
pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul,tn);

Настройте осенняя задержка GSM передают в нисходящем направлении объект настройки системы координат TDMA, задавая значение, которое вызывает отказ маски времени.

cfggsmul.FallDelay = 4

cfggsmul =
  gsmDownlinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 4

   Read-only properties:
    No properties.

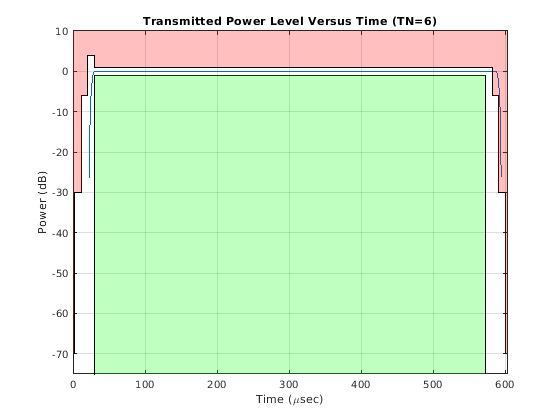

Используйте gsmCheckTimeMask функция, чтобы смотреть маску времени cfggsmul. Результат передачи или сбоя показывает что cfggsmul настройка теперь приводит маску времени к сбою, и график показывает верхние сбои маски времени.

pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul,tn);

Создайте нисходящий канал GSM, и восходящая настройка системы координат TDMA возражает, что используют различные пакетные доступные типы.

Просмотрите маски времени для различных пакетных типов против маски времени, заданной стандартом GSM для нисходящих и восходящих систем координат.

Создайте объект настройки системы координат TDMA нисходящего канала GSM, который конфигурирует пакеты паза времен как [FB NB Макет SB Прочь Прочь Прочь Прочь].

cfggsmdl = gsmDownlinkConfig('BurstType',["NB" "FB" "SB" "Dummy" "Off" "Off" "Off" "Off"])

cfggsmdl =
  gsmDownlinkConfig with properties:

           BurstType: [NB    FB    SB    Dummy    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

   Read-only properties:
    No properties.

Используйте gsmCheckTimeMask функционируйте, чтобы просмотреть маску времени для различных пакетных типов временного интервала. Для нисходящего GSM системы координат TDMA те же пределы маски времени запрашивает все пакетные типы.

for tn = 0:4
    [dlbt,dlbtVal] = enumeration(cfggsmdl.BurstType);
    dlBurstInfo = ['Downlink (TN=',num2str(tn),'), BurstType: ',dlbtVal{tn+1}];
    disp(dlBurstInfo)
    gsmCheckTimeMask(cfggsmdl,tn);
end

Downlink (TN=0), BurstType: NB

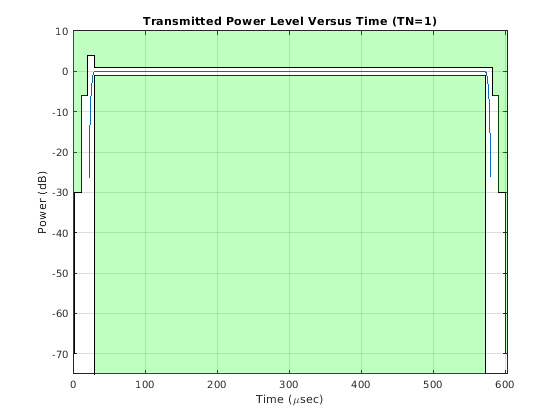

Downlink (TN=1), BurstType: FB

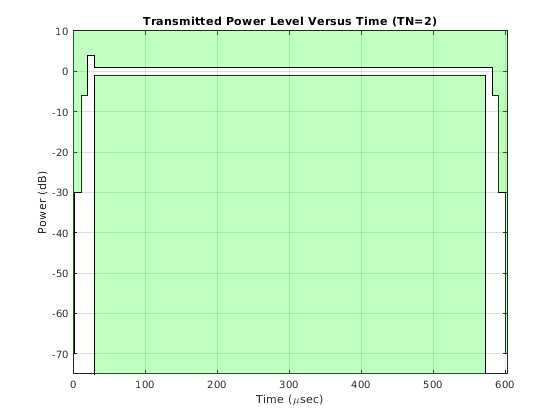

Downlink (TN=2), BurstType: SB

Downlink (TN=3), BurstType: Dummy

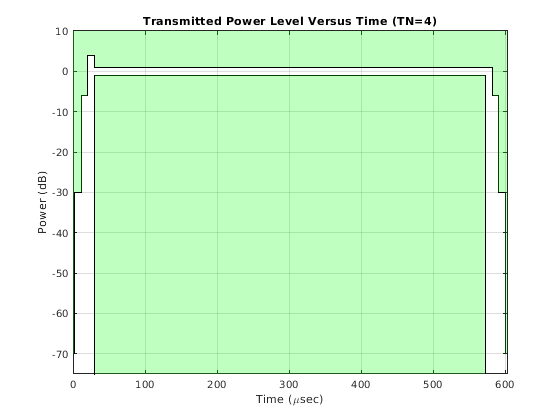

Downlink (TN=4), BurstType: Off

Создайте восходящий канал GSM объект настройки системы координат TDMA, который конфигурирует пакеты паза времен как [AB NB Прочь Прочь Прочь Прочь Прочь Прочь].

cfggsmul = gsmUplinkConfig('BurstType',["NB" "AB" "Off" "Off" "Off" "Off" "Off" "Off"])

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    AB    Off    Off    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

   Read-only properties:
    No properties.

Используйте gsmCheckTimeMask функционируйте, чтобы просмотреть маски времени для различных пакетных типов временного интервала. Для восходящего GSM TDMA структурируют пакет доступа, имеет более короткую маску времени, чем нормальный пакет или никакой пакет данных.

for tn = 0:2
    [ulbt,ulbtVal] = enumeration(cfggsmul.BurstType);
    ulBurstInfo = ['Uplink (TN=',num2str(tn),'), BurstType: ',ulbtVal{tn+1}];
    disp(ulBurstInfo)
    gsmCheckTimeMask(cfggsmul,tn);
end

Uplink (TN=0), BurstType: NB

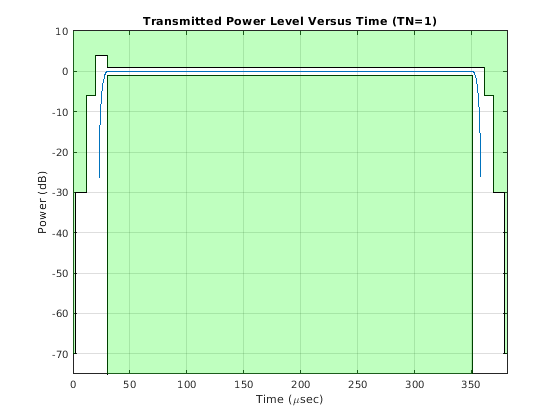

Uplink (TN=1), BurstType: AB

Uplink (TN=2), BurstType: Off
