Создайте форму волны GSM
gsmWaveform = gsmFrame(gsmCfg)
gsmWaveform = gsmFrame(gsmCfg,numFrames)numFrames тождественно сконфигурированные системы координат TDMA. В каждой системе координат зашифрованное битовое поле пакетов данных о передаче заполнено случайными данными. Для получения дополнительной информации смотрите Системы координат GSM, Временные интервалы и Пакеты.
Создайте восходящий канал GSM объект настройки системы координат TDMA с настройками по умолчанию, и затем создайте форму волны GSM, содержащую одну систему координат TDMA. GSM системы координат TDMA имеет восемь временных интервалов, каждый разделенный защитным периодом 8,25 символов или о 30.46x10e-3 мс. Постройте форму волны GSM.
Создайте восходящий канал GSM объект настройки системы координат TDMA с настройками по умолчанию.
cfggsmul = gsmUplinkConfig
cfggsmul =
gsmUplinkConfig with properties:
BurstType: [NB NB NB NB NB NB NB NB]
SamplesPerSymbol: 16
TSC: [0 1 2 3 4 5 6 7]
Attenuation: [0 0 0 0 0 0 0 0]
RiseTime: 2
RiseDelay: 0
FallTime: 2
FallDelay: 0
Read-only properties:
No properties.
Отобразите информацию о сконфигурированном gsmUplinkConfig объект при помощи gsmInfo функция. Присвойте частоту дискретизации переменной, Rs, для использования в вычислении масштаба времени графика.
wfInfo = gsmInfo(cfggsmul)
wfInfo = struct with fields:
SymbolRate: 2.7083e+05
SampleRate: 4.3333e+06
BandwidthTimeProduct: 0.3000
BurstLengthInSymbols: 156.2500
NumBurstsPerFrame: 8
BurstLengthInSamples: 2500
FrameLengthInSamples: 20000
Rs = wfInfo.SampleRate;

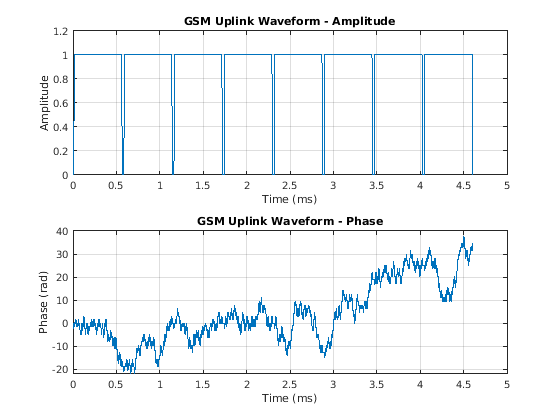

Создайте форму волны GSM при помощи gsmFrame функция, и затем строит форму волны GSM.
waveform = gsmFrame(cfggsmul); t = (0:length(waveform)-1)/Rs*1e3; subplot(2,1,1) plot(t,abs(waveform)) grid on axis([0 5 0 1.2]) title('GSM Uplink Waveform - Amplitude') xlabel('Time (ms)') ylabel('Amplitude') subplot(2,1,2) plot(t,unwrap(angle(waveform))) grid on title('GSM Uplink Waveform - Phase') xlabel('Time (ms)') ylabel('Phase (rad)')
Создайте GSM, передают в нисходящем направлении объект настройки системы координат TDMA с настройками по умолчанию, и затем создают форму волны GSM, содержащую пять систем координат TDMA. GSM системы координат TDMA имеет восемь временных интервалов, каждый разделенный защитным периодом 8,25 символов или о 30.46x10e-3 мс. Постройте форму волны GSM.
Создайте восходящий канал GSM объект настройки системы координат TDMA, задав 3 дБ затухания в прошлый временной интервал, чтобы помочь идентифицировать конец каждой системы координат.
cfggsmul = gsmUplinkConfig('Attenuation',[0 0 0 0 0 0 0 3])cfggsmul =
gsmUplinkConfig with properties:
BurstType: [NB NB NB NB NB NB NB NB]
SamplesPerSymbol: 16
TSC: [0 1 2 3 4 5 6 7]
Attenuation: [0 0 0 0 0 0 0 3]
RiseTime: 2
RiseDelay: 0
FallTime: 2
FallDelay: 0
Read-only properties:
No properties.
Отобразите информацию о сконфигурированном gsmUplinkConfig объект при помощи gsmInfo функция. Присвойте длину системы координат в выборках к переменной, spf, для использования в вычислении масштаба времени графика.
wfInfo = gsmInfo(cfggsmul)
wfInfo = struct with fields:
SymbolRate: 2.7083e+05
SampleRate: 4.3333e+06
BandwidthTimeProduct: 0.3000
BurstLengthInSymbols: 156.2500
NumBurstsPerFrame: 8
BurstLengthInSamples: 2500
FrameLengthInSamples: 20000
spf = wfInfo.FrameLengthInSamples;
Создайте форму волны GSM при помощи gsmFrame функция, и затем строит форму волны GSM. Прошлый временной интервал каждой системы координат составляет 3 дБ меньше, чем другие временные интервалы в той системе координат.
numFrames = 5; waveform = gsmFrame(cfggsmul,numFrames); t = 8*(0:length(waveform)-1)/spf; numTS = 8*numFrames; subplot(2,1,1) plot(t,abs(waveform)) grid on axis([0 numTS 0 1.2]) title('GSM Uplink Waveform - Amplitude') xlabel('Time Slots') ylabel('Amplitude') subplot(2,1,2) plot(t,unwrap(angle(waveform))) grid on title('GSM Uplink Waveform - Phase') xlabel('Time Slots') ylabel('Phase (rad)')
Создайте GSM, передают в нисходящем направлении объект настройки системы координат TDMA с настройками по умолчанию, и затем создают форму волны GSM, содержащую одну систему координат TDMA. Система координат TDMA GSM имеет восемь временных интервалов, каждый разделенный защитным периодом 8,25 символов или о 30.46x10e-3 мс. Постройте форму волны GSM.
Создайте объект настройки системы координат TDMA нисходящего канала GSM с настройками по умолчанию.
cfggsmdl = gsmDownlinkConfig
cfggsmdl =
gsmDownlinkConfig with properties:
BurstType: [NB NB NB NB NB NB NB NB]
SamplesPerSymbol: 16
TSC: [0 1 2 3 4 5 6 7]
Attenuation: [0 0 0 0 0 0 0 0]
RiseTime: 2
RiseDelay: 0
FallTime: 2
FallDelay: 0
Read-only properties:
No properties.
Отобразите информацию о сконфигурированном gsmDownlinkConfig объект при помощи gsmInfo функция. Присвойте частоту дискретизации переменной, Rs, для использования в вычислении масштаба времени графика.
wfInfo = gsmInfo(cfggsmdl)
wfInfo = struct with fields:
SymbolRate: 2.7083e+05
SampleRate: 4.3333e+06
BandwidthTimeProduct: 0.3000
BurstLengthInSymbols: 156.2500
NumBurstsPerFrame: 8
BurstLengthInSamples: 2500
FrameLengthInSamples: 20000
Rs = wfInfo.SampleRate;
Создайте форму волны GSM при помощи gsmFrame функция, и затем строит форму волны GSM.
waveform = gsmFrame(cfggsmdl); t = (0:length(waveform)-1)/Rs*1e3; subplot(2,1,1) plot(t,abs(waveform)) grid on axis([0 5 0 1.2]) title('GSM Downlink Waveform - Amplitude') xlabel('Time (ms)') ylabel('Amplitude') subplot(2,1,2) plot(t,unwrap(angle(waveform))) grid on title('GSM Downlink Waveform - Phase') xlabel('Time (ms)') ylabel('Phase (rad)')
В GSM передачи состоят из систем координат TDMA. Каждая система координат TDMA GSM состоит из восьми временных интервалов. Содержимое данных о передаче временного интервала называется burst. Как описано в Разделе 5.2 из 3GPP TS 45.011, временной интервал GSM имеет длительность с 156.25 символами при использовании периода обычного символа, который является временным интервалом 15/26 мс или приблизительно 576,9 микросекунд. Защитный период 8,25 символов или приблизительно 30,46 микросекунды разделяет каждый временной интервал. Стандарты GSM описывают символ как период на один бит. Поскольку GSM использует модуляцию GMSK, существует период одного бита за бит. Синхронизация передачи пакета в течение временного интервала задана в терминах битного номера (BN). BN относится к конкретному битному периоду в течение временного интервала. Бит с самым низким BN передается сначала. BN0 является первым битным периодом, и BN156 является последним битным четвертью периодом.
Это изображение от 3GPP TS 45.011 показывает отношение между различными типами системы координат и отношение между различными пакетными типами.
Эта таблица показывает поддерживаемые пакетные типы и их характеристики.
| Разорвите тип | Описание | Соедините направление | Полезная длительность |
|---|---|---|---|
NB | Нормальный пакет | Восходящий канал/Нисходящий канал | 147 |
FB | Пакет коррекции частоты | Нисходящий канал | 147 |
SB | Пакет синхронизации | Нисходящий канал | 147 |
Dummy | Фиктивный пакет | Нисходящий канал | 147 |
AB | Доступ к пакету | Восходящий канал | 87 |
Off | Никакой пакет не отправляется | Восходящий канал/Нисходящий канал | 0 |
Полезная длительность, описанная в Разделе 5.2.2 из 3GPP TS 45.002, является характеристикой пакетов GSM. Полезная длительность или полезная часть, пакета задана как начало на полпути через BN0 и конечный период на половину бита перед запуском защитного периода. guard period является периодом между пакетами в последовательные временные интервалы. Этот рисунок, от Раздела 2.2 из 3GPP TS 45.004, показывает начальное и конечное различие на ½ биты между полезными и активными частями пакета.
Для получения дополнительной информации смотрите GSM Параметризация Системы координат TDMA для Генерации сигналов.
