Phase/Frequency Offset

Примените фазу и смещения частоты, чтобы объединить сгенерированный модулированный сигнал

Библиотека:
Communications Toolbox / Коррекция Ухудшений RF
Communications Toolbox / Ухудшения RF

Описание

Блок Phase/Frequency Offset применяет фазу и смещения частоты к комплексному сигналу.

Этот значок показывает блок со всеми включенными портами. Phase/Frequency Offset block with optional frequency offset input port

Порты

Входной параметр

развернуть все

`In` — Комплексный сигнал
скаляр | вектор | матрица

Комплексный сигнал в виде скаляра, вектора или матрицы. Порт без имени, пока вы не включаете параметр Frequency offset from port.

Типы данных: double | single
Поддержка комплексного числа: Да

`Frq` — Частота возмещена
скаляр | вектор | матрица

Смещение частоты в виде скаляра, вектора с одинаковым числом строк или столбцами как входной сигнал или матрица с теми же размерностями как входной сигнал. Для получения дополнительной информации смотрите Взаимозависимые Размерности Порта Параметра.

Зависимости

Чтобы включить этот порт, выберите параметр Frequency offset from port.

Типы данных: double | single

Вывод

развернуть все

`Out1` — Выходной сигнал
скаляр | вектор | матрица

Выходной сигнал, возвращенный как скаляр, вектор или матрица. Этот выход является той же размерностью и типом данных как входной сигнал.

Параметры

развернуть все

`Phase offset (deg)` — Фаза возмещена
0 (значение по умолчанию) | скаляр | вектор | матрица

Смещение фазы в градусах в виде скаляра, вектора или матрицы.

Если Phase offset (deg) и Frequency offset (Hz) являются оба нескалярными, они должны быть одного размера.

Настраиваемый: да

`Frequency offset from port` — Опция, чтобы добавить порт, чтобы установить смещение частоты
`off` (значение по умолчанию) | на

Выберите этот параметр, чтобы добавить порт Frq.

Когда вы выбираете этот параметр, порт Frq задает смещение частоты.
Когда вы очищаете этот параметр, параметр Frequency offset (Hz) задает смещение частоты.

`Frequency offset (Hz)` — Частота возмещена
0 (значение по умолчанию) | скаляр | вектор | матрица

Смещение частоты в герц в виде скаляра, вектора с одинаковым числом строк или столбцами как входной сигнал или матрица с теми же размерностями как входной сигнал. Для получения дополнительной информации смотрите Взаимозависимые Размерности Порта Параметра.

Если Phase offset (deg) и Frequency offset (Hz) являются оба нескалярными, они должны быть одного размера.

Настраиваемый: да

Зависимости

Чтобы включить этот порт, очистите параметр Frequency offset from port.

Примеры модели

Apply Phase/Frequency Offset to QAM Modulated Signal

Примените Смещение Фазы/Частоты к QAM Модулируемый Сигнал

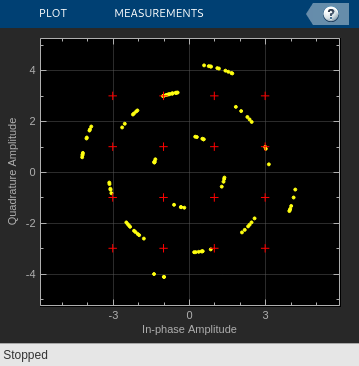

Модель применяет фазу и смещения частоты к 16-ary квадратурной амплитудной модуляции (16-QAM) сигнал. Блок Phase/Frequency Offset применяет фазу и смещения частоты к входному сигналу на основе установок параметров, заданных в блоке Model Parameters. Эффекты обновления настроек смещения проиллюстрированы схемами созвездия 16-QAM сигнала.

Характеристики блока

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Больше о

развернуть все

Взаимозависимые размерности порта параметра

Эта таблица обрисовывает в общих чертах взаимозависимость размерностей параметра к порту.

Количество размерностей	Размерность ввода-вывода данных	Формат кадра	Количество каналов	Размерность Параметра Смещения частоты/Фазы	Смещение частоты размерность Input port
Любой	Скаляр	1	1	Скаляр	Скаляр
2	M-by-1	M	1	M-by-1 1 M 1 на 1	M M-by-1 1 1 на 1
2	1 N	1	N	N-by-1 1 N 1 на 1	N 1 N 1 1 на 1
2	M-by-N	M	N	M-by-N N-by-1 1 N M-by-1 1 M 1 на 1	M-by-N N 1 N 1 1 на 1 M M-by-1

Например:

Когда вы задаете скалярный параметр смещения, блок применяет то же смещение ко всем элементам входного сигнала
Когда вы задаете 2 1 параметр смещения для 2 3 входной сигнал (одно значение смещения на выборку), блок применяет то же демонстрационное смещение через три канала.
Когда вы задаете 1 3 параметр смещения для 2 3 входной сигнал (одно значение смещения на канал), то же смещение канала применяется через две выборки канала.
Когда вы задаете 2 3 параметр смещения для 2 3 входной сигнал (одно значение смещения на выборку для каждого канала), смещения применяются поэлементные к входному сигналу.

Алгоритмы

Если входным сигналом является u (t), то выходной сигнал

$y (t) = u (t) \cdot (\cos (2 π \int_{0}^{t} f (τ) d τ + φ (t)) + j \sin (2 π \int_{0}^{t} f (τ) d τ + φ (t))),$

где f (t) является смещением частоты, и φ (t) является смещением фазы.

Дискретным временем выход дают

$\begin{array}{l} y (0) = u (0) (\cos (φ (0)) + j \sin (φ (0))) и \\ y (i) = u (i) (\cos (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i)) + j \sin (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i))), \end{array}$

где i> 0, и Δt является шагом расчета.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Frequency offset (Hz) и параметры Phase offset (deg) являются настраиваемыми в Режиме normal mode, Режиме Accelerator и Быстром Режиме Accelerator. Если вы используете Simulink^® Coder™, для которого быстрая симуляция (RSIM) предназначается, чтобы создать исполняемый файл RSIM, затем можно настроить эти параметры, не перекомпилировав модель. Для получения дополнительной информации смотрите Настраиваемые параметры (Simulink).

Смотрите также

Блоки

I/Q Imbalance | Free Space Path Loss | Memoryless Nonlinearity | Phase Noise | Receiver Thermal Noise

Представлено до R2006a
