pzmap

Диаграмма нулей и полюсов динамической системы

Описание

пример

pzmap(sys) создает диаграмму нулей и полюсов модели sys динамической системы непрерывного или дискретного времениX и o указывает на полюса и нули соответственно, как показано в следующем рисунке.

От фигуры выше, разомкнутый контур линейная независимая от времени система устойчива если:

  • В непрерывное время все полюса на комплексной s-плоскости должны быть в левой полуплоскости (синяя область), чтобы гарантировать устойчивость. Система незначительно устойчива, если отличные полюса лежат на мнимой оси, то есть, действительные части полюсов являются нулем.

  • В дискретное время все полюса в комплексной z-плоскости должны лечь в модульном кругу (синяя область). Система незначительно устойчива, если она имеет один или несколько полюсов, лежащих на модульном круге.

пример

pzmap(sys1,sys2,...,sysN) создает диаграмму нулей и полюсов многоуровневых моделей на одной фигуре. Модели могут иметь различные количества вводов и выводов и могут быть соединением непрерывных и дискретных систем. Для систем SISO, pzmap строит системные полюса и нули. Для систем MIMO, pzmap строит системные полюса и нули передачи.

пример

[p,z] = pzmap(sys) возвращает системные полюса и нули передачи как вектор-столбцы p и z. Диаграмма нулей и полюсов не отображена на экране.

Примеры

свернуть все

Постройте полюса и нули системы непрерывного времени, представленной следующей передаточной функцией:

H(s)=2s2+5s+1s2+3s+5.

H = tf([2 5 1],[1 3 5]);
pzmap(H)
grid on

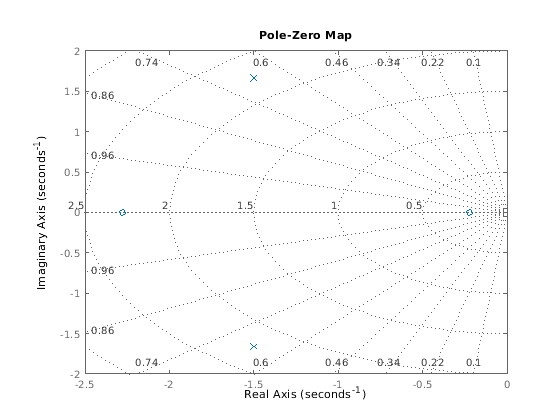

Figure contains an axes object. The axes object contains 2 objects of type line. This object represents H.

Включение сетки отображает линии постоянного коэффициента затухания (дзэта) и линии постоянной собственной частоты (wn). Эта система имеет два действительных нуля, отмеченные o на графике. Система также имеет пару комплексных полюсов, отмеченных x.

Постройте нулевую полюсом карту идентифицированного пространства состояний дискретного времени (idss) модель. На практике можно получить idss модель по оценке на основе измерений ввода - вывода системы. В данном примере создайте один из данных пространства состояний.

A = [0.1 0; 0.2 -0.9];
B = [.1 ; 0.1];
C = [10 5];
D = [0];
sys = idss(A,B,C,D,'Ts',0.1);

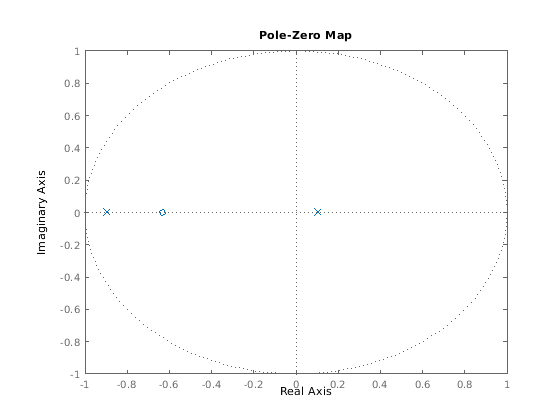

Исследуйте нулевую полюсом карту.

pzmap(sys)

Figure contains an axes object. The axes object contains 2 objects of type line. This object represents sys.

Системные полюса отмечены x, и нули отмечены o.

В данном примере загрузите массив 3 на 1 моделей передаточной функции.

load('tfArray.mat','sys');
size(sys)
3x1 array of transfer functions.
Each model has 1 outputs and 1 inputs.

Постройте полюса и нули каждой модели в массиве с разными цветами. В данном примере используйте красный для первой модели, зеленой для второго и синего для третьей модели в массиве.

pzmap(sys(:,:,1),'r',sys(:,:,2),'g',sys(:,:,3),'b')
sgrid

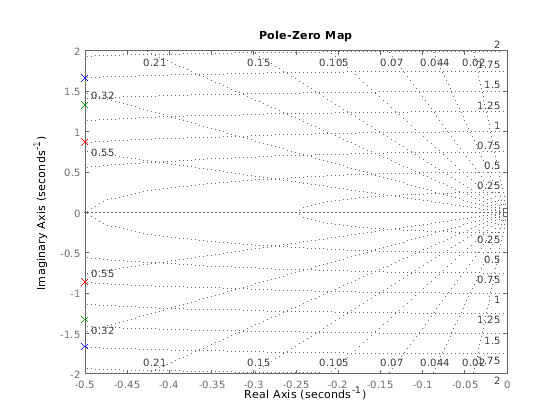

Figure contains an axes object. The axes object contains 6 objects of type line. These objects represent untitled1, untitled2, untitled3.

sgrid строит графики постоянного коэффициента затухания и собственной частоты в s-плоскости диаграммы нулей и полюсов.

Используйте pzmap вычислить полюса и нули следующей передаточной функции:

sys(s)=4.2s2+0.25s-0.004s2+9.6s+17

sys = tf([4.2,0.25,-0.004],[1,9.6,17]);
[p,z] = pzmap(sys)
p = 2×1

   -7.2576
   -2.3424

z = 2×1

   -0.0726
    0.0131

Этот пример использует модель создания с восемью этажами, каждого с тремя степенями свободы: два смещения и одно вращение. Отношение ввода-вывода для любого из этих смещений представлено как модель с 48 состояниями, где каждое состояние представляет смещение или его скорость изменения (скорость).

Загрузите модель создания.

load('building.mat');
size(G)
State-space model with 1 outputs, 1 inputs, and 48 states.

Постройте полюса и нули системы.

pzmap(G)

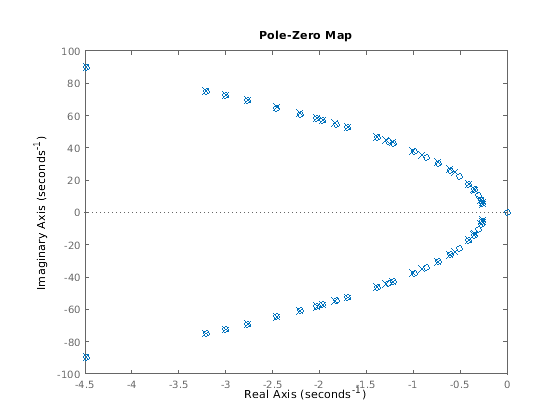

Figure contains an axes object. The axes object contains 2 objects of type line. This object represents G.

Из графика заметьте, что существуют многочисленные почти отменяющие нулевые полюсом пары, которые могли быть потенциально устранены, чтобы упростить модель без эффекта на полном ответе модели. pzmap полезно, чтобы визуально идентифицировать такие почти отменяющие нулевые полюсом пары, чтобы выполнить нулевое полюсом упрощение.

Входные параметры

свернуть все

Динамическая система в виде модели динамической системы или массива моделей. Динамические системы, которые можно использовать, включают непрерывное время или дискретное время числовые модели LTI такой как tf, zpk, или ss модели.

Если sys массив моделей, pzmap графики все полюса и нули каждой модели в массиве на том же графике.

Выходные аргументы

свернуть все

Полюса системы, возвращенной как вектор-столбец, в порядке его увеличивающейся собственной частоты. p совпадает с выходом pole(sys), за исключением порядка.

Нули передачи системы, возвращенной как вектор-столбец. z совпадает с выходом tzero(sys).

Советы

  • Используйте функции sgrid или zgrid к сюжетным линиям постоянного коэффициента затухания и собственной частоты в s - или z - плоскость на диаграмме нулей и полюсов.

  • Для моделей MIMO, pzmap отображения все системные полюса и нули передачи на одном графике. Чтобы сопоставить полюса и нули для отдельных пар ввода-вывода, использовать iopzmap.

  • Для дополнительных опций настроить внешний вид диаграммы нулей и полюсов, использовать pzplot.

Смотрите также

| | | | | | | | |

Представлено до R2006a
