Наложите график Николса на график Николса
ngrid линии сетки графика Николса наложений по частотной характеристике Николса системы LTI SISO. Область значений линий сетки Николса собирается охватить целую частотную характеристику Николса.
График связывает комплексное число H / (1 + H) к H, где H является любым комплексным числом. Для систем SISO, когда H является точкой на частотной характеристике разомкнутого контура, затем соответствующее значение частотной характеристики с обратной связью, принимающей модульную отрицательную обратную связь,
Если текущая ось пуста, ngrid генерирует новую сетку графика Николса в области-40 дБ к 40 дБ в величине и –360 градусах до 0 градусов в области фазы. ngrid возвращает предупреждение, если текущая ось не содержит частотную характеристику Николса SISO.
ngrid('new') очищает текущую систему координат сначала и устанавливает hold on.
ngrid( строит сетку на AX,___)Axes или UIAxes объект в текущей фигуре с указателем AX. Используйте этот синтаксис при создавании приложений с ngrid в App Designer.

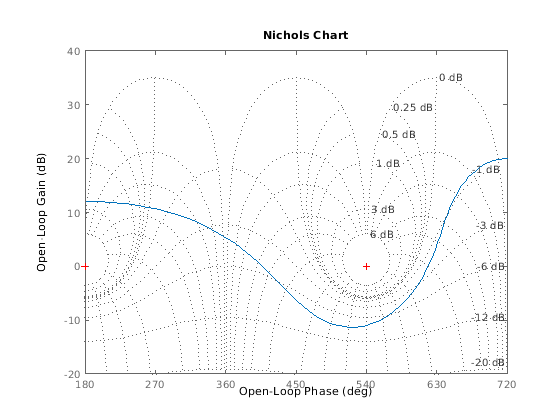

Постройте ответ Николса с линиями сетки Николса для следующей системы:
H = tf([-4 48 -18 250 600],[1 30 282 525 60]); nichols(H) ngrid
Контекстное меню для графиков Николса включает Трудную опцию при Изменении масштаба. Можно использовать эту опцию, чтобы отсечь неограниченные ветви графика Николса.
