Создайте список опций графика Николса
Используйте nicholsoptions
команда, чтобы создать NicholsPlotOptions
объект настроить вашего Николса строит внешний вид. Можно также использовать команду, чтобы заменить настройки настройки графика в MATLAB® сеанс, в котором вы создаете графики Николса.
возвращает набор по умолчанию опций графика для использования с plotoptions
= nicholsoptionsnicholsplot
команда. Можно использовать эти опции, чтобы настроить внешний вид графика Николса с помощью командной строки. Этот синтаксис полезен, когда это необходимо, чтобы записать скрипт, чтобы сгенерировать графики, которые выглядят одинаково независимо от настроек preference сеанса работы с MATLAB, в котором вы запускаете скрипт.
инициализирует опции графика опциями, которые вы выбрали в Редакторе Настроек Control System Toolbox™. Для получения дополнительной информации о редакторе, см. Редактор Настроек Тулбокса. Этот синтаксис полезен, когда это необходимо, чтобы изменить несколько опций графика, но в противном случае использовать ваши настройки по умолчанию. Скрипт, который использует этот синтаксис, может сгенерировать результаты, которые выглядят по-другому, когда запущено на сеансе с различными настройками.plotoptions
= nicholsoptions('cstprefs')
FreqUnits
— Единицы частотырад/с
'(значение по умолчанию)Единицы частоты в виде одного из следующих значений:
'Hz'
'rad/s'
'rpm'
'kHz'
'MHz'
'GHz'
'rad/nanosecond'
'rad/microsecond'
'rad/millisecond'
'rad/minute'
'rad/hour'
'rad/day'
'rad/week'
'rad/month'
'rad/year'
'cycles/nanosecond'
'cycles/microsecond'
'cycles/millisecond'
'cycles/hour'
'cycles/day'
'cycles/week'
'cycles/month'
'cycles/year'
MagLowerLimMode
— Более низкий предельный режим величины'auto'
'(значение по умолчанию) | 'manual
'Более низкий предельный режим величины в виде любого 'auto
'или 'manual
'.
MagLowerLim
— Более низкое предельное значение величиныInf
'(значение по умолчанию) | скалярБолее низкое предельное значение величины в виде скаляра.
PhaseUnits
— Модули фазыdeg
'(значение по умолчанию) | 'rad
'Модули фазы в виде любого 'deg
'или 'rad
'чтобы превратиться в степени или радианы, соответственно.
PhaseWrapping
— Включите перенос фазыoff
'(значение по умолчанию) | 'on
'Включите фазу, переносящуюся в виде любого 'on
'или 'off
'. Когда вы устанавливаете PhaseWrapping
к 'on'
, график переносит накопленную фазу в значении, заданном PhaseWrappingBranch
свойство.
PhaseWrappingBranch
— Значение переноса фазы
(значение по умолчанию) | целое числоЗначение переноса фазы, в котором график переносит накопленную фазу когда PhaseWrapping
установлен в 'on'
. По умолчанию фаза переносит на интервал [-180°,180°]
.
PhaseMatching
— Включите соответствие фазыoff
'(значение по умолчанию) | 'on
'Включите фазу, соответствующую в виде любого 'on
'или 'off
'. Превращение PhaseMatching
on
'совпадает с фазой к значению, заданному в PhaseMatchingValue
на частоте, заданной в PhaseMatchingFreq
PhaseMatchingFreq
— Частота соответствия фазы
(значение по умолчанию) | скалярЧастота соответствия фазы в виде скаляра.
PhaseMatchingValue
— Значение отклика соответствия фазы
(значение по умолчанию) | скалярЗначение отклика соответствия фазы в виде скаляра.
IOGrouping
— Группировка пар ввода - вывода'none'
'(значение по умолчанию) | 'inputs
'| 'outputs
'| 'all
'Группировка ввода - вывода (ввод-вывод) пары в виде одного из следующего:
'none'
'— Никакая группировка ввода - вывода.
'inputs
'— Группа только входные параметры.
Выходные параметры
'— Группа только выходные параметры.
все
'— Группа все пары ввода-вывода.
InputLabels
— Введите стиль меткиВведите стиль метки в виде структуры со следующими полями:
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию темно-сер с триплетом RGB [0.4,0.4,0.4]
.
Interpreter
— Текстовый интерпретатор в виде одного из этих значений:
'tex
'— Интерпретируют символы с помощью подмножества разметки TeX. Это - значение по умолчанию Interpreter
.
'latex
'— Интерпретируют символы, использующие разметку LATEX.
'none'
'— буквенные символы Отображения.
OutputLabels
— Выведите стиль меткиВыведите стиль метки в виде структуры со следующими полями:
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию темно-сер с триплетом RGB [0.4,0.4,0.4]
.
Interpreter
— Текстовый интерпретатор в виде одного из этих значений:
'tex
'— Интерпретируют символы с помощью подмножества разметки TeX. Это - значение по умолчанию Interpreter
.
'latex
'— Интерпретируют символы, использующие разметку LATEX.
'none'
'— буквенные символы Отображения.
InputVisible
— Переключите отображение входных параметров{'on'}
(значение по умолчанию) | {'off'}
| массив ячеекПереключите отображение входных параметров в виде любого {'on'}
off
или массив ячеек с несколькими элементами.
OutputVisible
— Переключите отображение выходных параметров{'on'}
(значение по умолчанию) | {'off'}
| массив ячеекПереключите отображение выходных параметров в виде любого {'on'}
off
или массив ячеек с несколькими элементами.
Title
— Текст заголовка и стильТекст заголовка и стиль в виде структуры со следующими полями:
String
— Текст метки в виде вектора символов. По умолчанию графиком является названный 'Nichols Chart'
.
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию черный заданный триплетом RGB [0,0,0]
.
Interpreter
— Текстовый интерпретатор в виде одного из этих значений:
'tex
'— Интерпретируют символы с помощью подмножества разметки TeX. Это - значение по умолчанию Interpreter
.
'latex
'— Интерпретируют символы, использующие разметку LATEX.
'none'
'— буквенные символы Отображения.
XLabel
— Текст метки оси X и стильТекст метки оси X и стиль в виде структуры со следующими полями:
String
— Текст метки в виде вектора символов. По умолчанию ось названа на основе единиц частоты FreqUnits
.
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию черный заданный триплетом RGB [0,0,0]
.
Interpreter
— Текстовый интерпретатор в виде одного из этих значений:
'tex
'— Интерпретируют символы с помощью подмножества разметки TeX. Это - значение по умолчанию Interpreter
.
'latex
'— Интерпретируют символы, использующие разметку LATEX.
'none'
'— буквенные символы Отображения.
YLabel
— Текст метки оси Y и стильТекст метки оси Y и стиль в виде структуры со следующими полями:
String
— Текст метки в виде массива ячеек из символьных векторов. По умолчанию осью является названный Open-Loop Gain (dB)
.
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию черный заданный триплетом RGB [0,0,0]
.
Interpreter
— Текстовый интерпретатор в виде одного из этих значений:
'tex
'— Интерпретируют символы с помощью подмножества разметки TeX. Это - значение по умолчанию Interpreter
.
'latex
'— Интерпретируют символы, использующие разметку LATEX.
'none'
'— буквенные символы Отображения.
TickLabel
— Стиль метки в виде галочкиСтиль метки в виде галочки в виде структуры со следующими полями:
FontSize
— Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72
дюйм.
FontWeight
— Символьная толщина в виде 'Normal
'или 'bold
'. MATLAB использует FontWeight
свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.
FontAngle
— Символьный наклон в виде 'Normal
'или 'italic
'. Не все шрифты имеют оба стиля шрифта. Поэтому курсивный шрифт может выглядеть одинаково как обычный шрифт.
Color
— Цвет текста в виде триплета RGB. Цвет по умолчанию черный заданный триплетом RGB [0,0,0]
.
Grid
— Переключите отображение сеткиoff
'(значение по умолчанию) | 'on
' Переключите отображение сетки на графике в виде любого 'off
'или 'on
'.
GridColor
— Цвет линий сетки
(значение по умолчанию) | триплет RGBЦвет линий сетки в виде триплета RGB. Цвет по умолчанию светло-сер заданный триплетом RGB [0.15,0.15,0.15]
.
XLimMode
— Предельный режим выбора оси X'auto'
'(значение по умолчанию) | 'manual
'| массив ячеекРежим выбора для оси X ограничивает в виде одного из этих значений:
'auto'
'— Включают автоматический предельный выбор, который основан на общем промежутке отображенных на графике данных.
'manual
'— Вручную задают пределы по осям. Чтобы задать пределы по осям, установите XLim
свойство.
YLimMode
— Предельный режим выбора оси Y'auto'
'(значение по умолчанию) | 'manual
'| массив ячеекРежим выбора для оси Y ограничивает в виде одного из этих значений:
'auto'
'— Включают автоматический предельный выбор, который основан на общем промежутке отображенных на графике данных.
'manual
'— Вручную задают пределы по осям. Чтобы задать пределы по осям, установите YLim
свойство.
XLim
— Пределы оси X
(значение по умолчанию) | массив ячеек двухэлементного вектора из формы [min,max]
| массив ячеекОсь X ограничивает в виде массива ячеек двухэлементного вектора из формы [min,max]
.
YLim
— Пределы оси Y
(значение по умолчанию) | массив ячеек двухэлементного вектора из формы [min,max]
| массив ячеекОсь Y ограничивает в виде массива ячеек двухэлементного вектора из формы [min,max]
.
nicholsplot | Постройте частотные характеристики Николса с дополнительными опциями настройки графика |
В данном примере используйте указатель графика, чтобы изменить заголовок, включить сетку и установить пределы по осям.

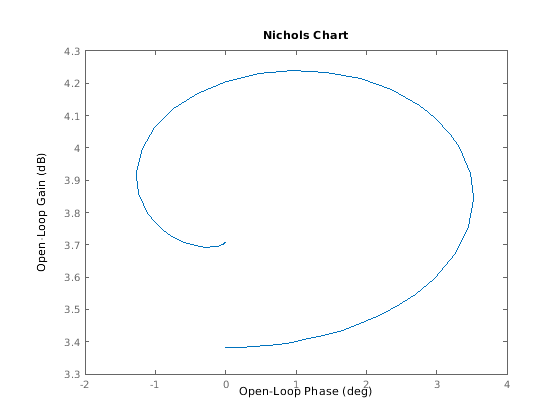

Сгенерируйте случайную модель в пространстве состояний с 5 состояниями и создайте график Николса с указателем графика h
.
rng("default")
sys = rss(5);
h = nicholsplot(sys);

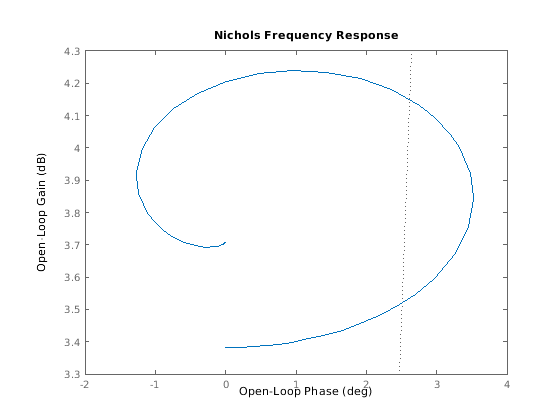

Измените заголовок, включите сетку и установите пределы по осям. Для этого отредактируйте свойства указателя графика, h
использование setoptions
.
Title.String = 'Nichols Frequency Response'; setoptions(h,'Title',Title,'Grid','on', 'XLim',{[-2,4]},'YLim',{[3.3,4.3]});

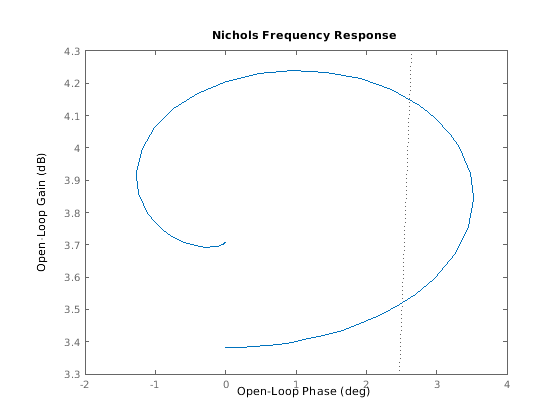

График Николса автоматически обновляется, когда вы вызываете setoptions
.
В качестве альтернативы можно также использовать nicholsoptions
команда, чтобы задать необходимые опции графика. Во-первых, создайте набор опций на основе настроек тулбокса.
plotoptions = nicholsoptions('cstprefs');
Измените желаемые свойства набора опций.
plotoptions.Title.String = 'Nichols Frequency Response'; plotoptions.Grid = 'on'; plotoptions.XLim = {[-2,4]}; plotoptions.YLim = {[3.3,4.3]}; nicholsplot(sys,plotoptions);
Можно использовать тот же набор опции, чтобы создать несколько графиков Николса с той же индивидуальной настройкой. В зависимости от ваших собственных настроек тулбокса график, который вы получаете, может отличаться от этого графика. Только свойства, которые вы устанавливаете явным образом в этом примере Title
сетка
xlim
и YLim
, замените настройки тулбокса.

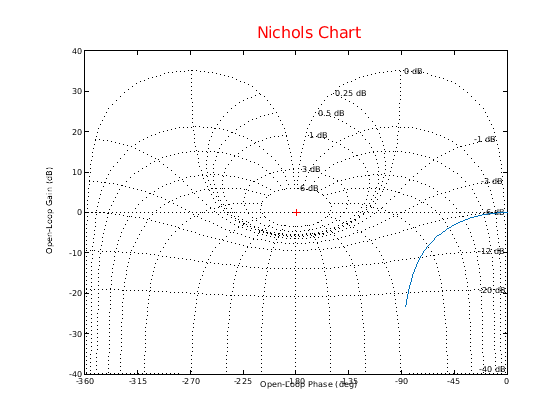

В данном примере создайте график Николса, который использует красный текст с 15 точками для заголовка. Этот график должен выглядеть одинаково, независимо от настроек сеанса работы с MATLAB, в котором он сгенерирован.
Во-первых, создайте набор опций по умолчанию с помощью nicholsoptions
.
plotoptions = nicholsoptions;
Затем изменитесь, необходимые свойства опций устанавливают plotoptions
.
plotoptions.Title.FontSize = 15; plotoptions.Title.Color = [1 0 0]; plotoptions.FreqUnits = 'Hz'; plotoptions.Grid = 'on';
Теперь создайте график Николса с помощью набора опций plotoptions
.
nicholsplot(tf(1,[1,1]),{0,15},plotoptions);
Поскольку plotoptions
начинается с фиксированного набора опций, результат графика независим от настроек тулбокса сеанса работы с MATLAB.

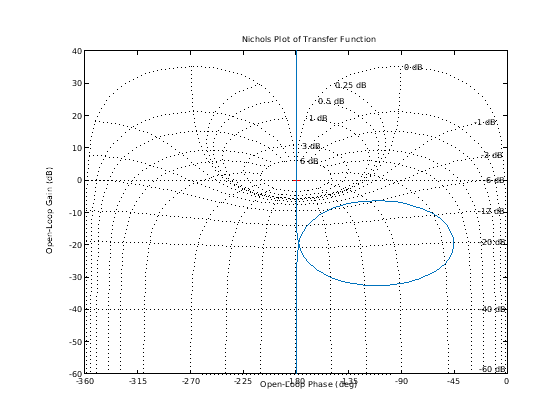

В данном примере создайте график Николса следующего непрерывного времени динамическая система SISO. Затем включите сетку и переименуйте график.
Создайте передаточную функцию sys
.
sys = tf([1 0.1 7.5],[1 0.12 9 0 0]);
Затем создайте набор опций с помощью nicholsoptions
и измените необходимые свойства графика.
plotoptions = nicholsoptions; plotoptions.Grid = 'on'; plotoptions.Title.String = 'Nichols Plot of Transfer Function';
Теперь создайте график Николса с пользовательским набором опции plotoptions
.
nicholsplot(sys,plotoptions)
nicholsplot
автоматически выбирает область значений графика на основе системной динамики.
В данном примере сравните ответ Николса параметрической модели, идентифицированной из данных о вводе/выводе, к непараметрической модели, идентифицированной с помощью тех же данных. Идентифицируйте параметрические и непараметрические модели на основе данных.
Загрузите данные и создайте параметрические и непараметрические модели с помощью tfest
и spa
, соответственно.
load iddata2 z2; w = linspace(0,10*pi,128); sys_np = spa(z2,[],w); sys_p = tfest(z2,2);
spa
и tfest
потребуйте программного обеспечения System Identification Toolbox™. Модель sys_np
непараметрическая идентифицированная модель в то время как, sys_p
параметрическая идентифицированная модель.

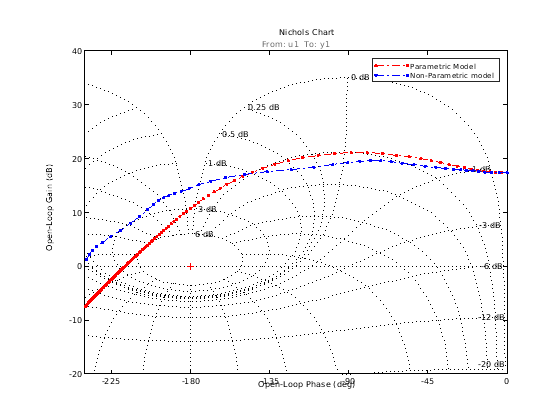

Создайте набор опций, чтобы включить соответствие фазы и сетку. Затем создайте график Николса, который включает обе системы с помощью этого набора опций.
plotoptions = nicholsoptions; plotoptions.PhaseMatching = 'on'; plotoptions.Grid = 'on'; plotoptions.XLim = {[-240,0]}; h = nicholsplot(sys_p,'r.-.',sys_np,'b.-.',w,plotoptions); legend('Parametric Model','Non-Parametric model');
Создайте набор опций и установите модули фазы и опцию сетки.
P = nicholsoptions; P.PhaseUnits = 'rad'; P.Grid = 'on';

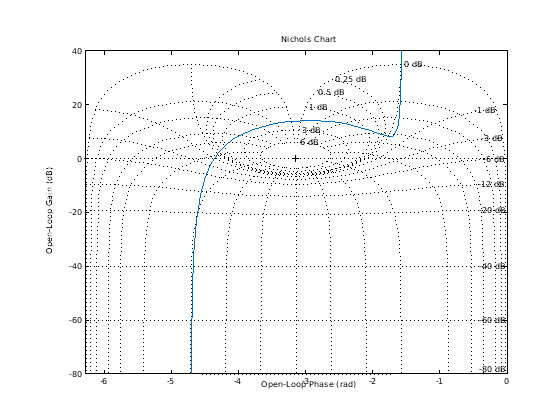

Используйте набор опций, чтобы сгенерировать график Николса. Не модули фазы и сетка в графике.
h = nicholsplot(tf(1,[1,.2,1,0]),P);
У вас есть модифицированная версия этого примера. Вы хотите открыть этот пример со своими редактированиями?
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
