Откройте приложение Deep Network Quantizer.

deepNetworkQuantizer

В приложении нажмите New и выберите Import dlquantizer object.

В диалоговом окне выберите dlquantizer возразите, чтобы импортировать из базового рабочего пространства. В данном примере используйте quantObj то, что вы создаете в вышеупомянутом примере, Квантуют Нейронную сеть для Цели графического процессора.

Приложение импортирует любые данные, содержавшиеся в dlquantizer объект, который был собран в командной строке. Эти данные могут включать сеть, чтобы квантовать, калибровочные данные, данные о валидации и калибровочная статистика.

Отображения приложения таблица, содержащая калибровочные данные, содержатся в импортированном dlquantizer объект, quantObj. Справа от таблицы, гистограмм отображений приложения динамических диапазонов параметров. Серые области гистограмм указывают на данные, которые не могут быть представлены квантованным представлением. Для получения дополнительной информации о том, как интерпретировать эти гистограммы, смотрите Квантование Глубоких нейронных сетей.

Создайте файл в своей текущей рабочей папке под названием getLogoNetwork.m. В файле, введите:

function net = getLogoNetwork
 if ~isfile('LogoNet.mat')
        url = 'https://www.mathworks.com/supportfiles/gpucoder/cnn_models/logo_detection/LogoNet.mat';
        websave('LogoNet.mat',url);
    end
    data = load('LogoNet.mat');
    net  = data.convnet;
end

Загрузите предварительно обученную сеть.

snet = getLogoNetwork;

snet =

  SeriesNetwork with properties:

         Layers: [22×1 nnet.cnn.layer.Layer]
     InputNames: {'imageinput'}
    OutputNames: {'classoutput'}

Задайте данные о калибровке и валидации, чтобы использовать для квантования.

Приложение использует калибровочные данные, чтобы осуществить сеть и собрать динамические диапазоны весов и смещений в свертке и полносвязных слоях сети. Приложение также осуществляет динамические диапазоны активаций во всех слоях сети LogoNet. Для лучших результатов квантования калибровочные данные должны быть представительными для входных параметров к сети LogoNet.

После квантования приложение использует набор данных валидации, чтобы протестировать сеть, чтобы изучить эффекты ограниченного диапазона и точность квантованных настраиваемых параметров слоев свертки в сети.

В этом примере используйте изображения в logos_dataset набор данных, чтобы калибровать и проверить сеть LogoNet. Задайте augmentedImageDatastore объект изменить размер данных для сети. Затем разделите данные в наборы данных калибровки и валидации.

Ускорьте процесс калибровки и валидации при помощи подмножества calibrationData и validationData. Сохраните новый уменьшаемый калибровочный набор данных в calibrationData_concise и новый уменьшаемый набор данных валидации в validationData_concise.

curDir = pwd;
newDir = fullfile(matlabroot,'examples','deeplearning_shared','data','logos_dataset.zip');
copyfile(newDir,curDir);
unzip('logos_dataset.zip');
imageData = imageDatastore(fullfile(curDir,'logos_dataset'),...
 'IncludeSubfolders',true,'FileExtensions','.JPG','LabelSource','foldernames');
[calibrationData, validationData] = splitEachLabel(imageData, 0.5,'randomized');
calibrationData_concise = calibrationData.subset(1:20);
validationData_concise = vaidationData.subset(1:1);

В командной строке MATLAB откройте приложение Deep Network Quantizer.

deepNetworkQuantizer

Нажмите New и выберите Quantize a network.

Приложение проверяет вашу среду выполнения.

Выберите среду выполнения и сеть, чтобы квантовать от базового рабочего пространства. В данном примере выберите среду выполнения FPGA и серийную сеть snet.

Отображения приложения график слоев выбранной сети.

В разделе Calibrate панели инструментов приложения, под Calibration Data, выбирают augmentedImageDatastore объект от базового рабочего пространства, содержащего калибровочные данные calibrationData_concise.

Нажмите Calibrate.

Приложение Deep Network Quantizer использует калибровочные данные, чтобы осуществить сеть и собрать информацию области значений для настраиваемых параметров в слоях сети.

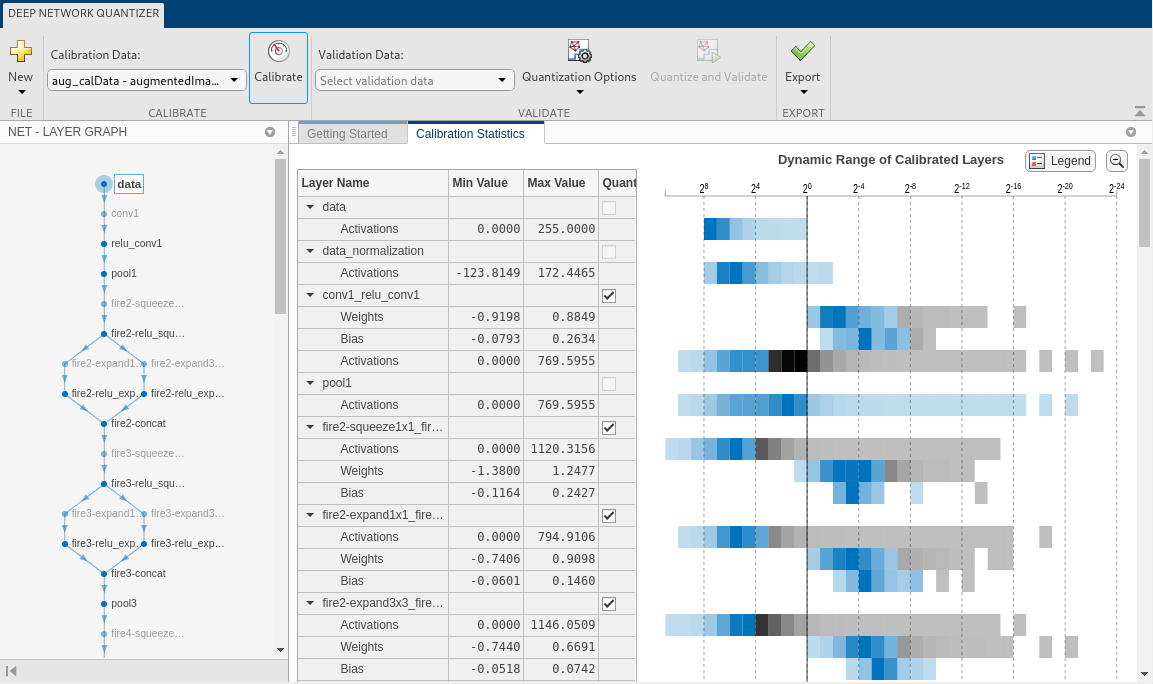

Когда калибровка завершена, отображения приложения таблица, содержащая веса и смещения в свертке и полносвязных слоях сети. Также отображенный динамические диапазоны активаций во всех слоях сети и их минимальных и максимальных значений во время калибровки. Гистограммы отображений приложения динамических диапазонов параметров. Серые области гистограмм указывают на данные, которые не могут быть представлены квантованным представлением. Для получения дополнительной информации о том, как интерпретировать эти гистограммы, смотрите Квантование Глубоких нейронных сетей.

В столбце Quantize таблицы укажите, квантовать ли настраиваемые параметры в слое. Вы не можете квантовать слои, которые не являются слоями свертки. Слои, которые не квантуются, остаются в с одинарной точностью.

В разделе Validate панели инструментов приложения, под Validation Data, выбирают augmentedImageDatastore объект от базового рабочего пространства, содержащего данные о валидации validationData_concise.

В разделе Hardware Settings панели инструментов выберите из перечисленных в таблице опций:

Когда вы выбираете Intel Arria 10 SoC (arria10soc_int8), Xilinx ZCU102 (zcu102_int8), или Xilinx ZC706 (zc706_int8) опции, выберите интерфейс, чтобы использовать, чтобы развернуть и проверить квантованную сеть. Опции интерфейса Target перечислены в этой таблице.

В данном примере выберите Xilinx ZCU102 (zcu102_int8), выберите Ethernet и введите IP-адрес платы.

В разделе Validate панели инструментов приложения, под Quantization Options, выбирают метрическую функцию Default.

Нажмите Quantize and Validate.

Приложение Deep Network Quantizer квантует веса, активации и смещения слоев свертки в сети к масштабированным 8-битным целочисленным типам данных и использует данные о валидации, чтобы осуществить сеть. Приложение определяет метрическую функцию, чтобы использовать для валидации на основе типа сети, которая квантуется.

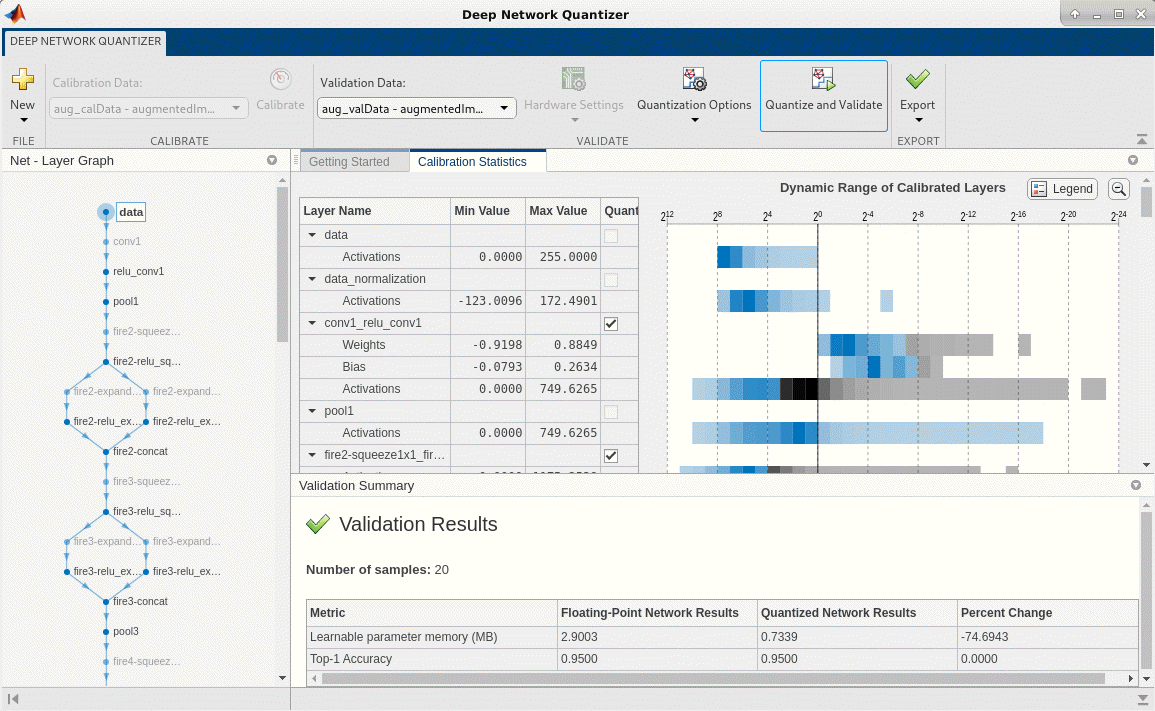

Когда валидация завершена, отображения приложения результаты валидации, включая:

Если вы хотите использовать различную метрическую функцию для валидации, например, использовать Лучшие 5 метрических функций точности вместо Лучшей 1 метрической функции точности по умолчанию, можно задать пользовательскую метрическую функцию. Сохраните эту функцию в локальном файле.

function accuracy = hComputeAccuracy(predictionScores, net, dataStore)
%% Computes model-level accuracy statistics

    % Load ground truth
    tmp = readall(dataStore);
    groundTruth = tmp.response;

    % Compare predicted label with ground truth
    predictionError = {};
    for idx=1:numel(groundTruth)
        [~, idy] = max(predictionScores(idx,:));
        yActual = net.Layers(end).Classes(idy);
        predictionError{end+1} = (yActual == groundTruth(idx)); %#ok
    end

    % Sum all prediction errors.
    predictionError = [predictionError{:}];
    accuracy = sum(predictionError)/numel(predictionError);
end

Чтобы подтвердить сеть при помощи этой пользовательской метрической функции, под Quantization Options, вводят имя пользовательской метрической функции hComputeAccuracy. Выберите Add, чтобы добавить hComputeAccuracy к списку метрических функций, доступных в приложении. Выберите hComputeAccuracy как метрическая функция, чтобы использовать.

Пользовательская метрическая функция должна быть на пути. Если метрическая функция не находится на пути, этот шаг производит ошибку.

Нажмите Quantize and Validate.

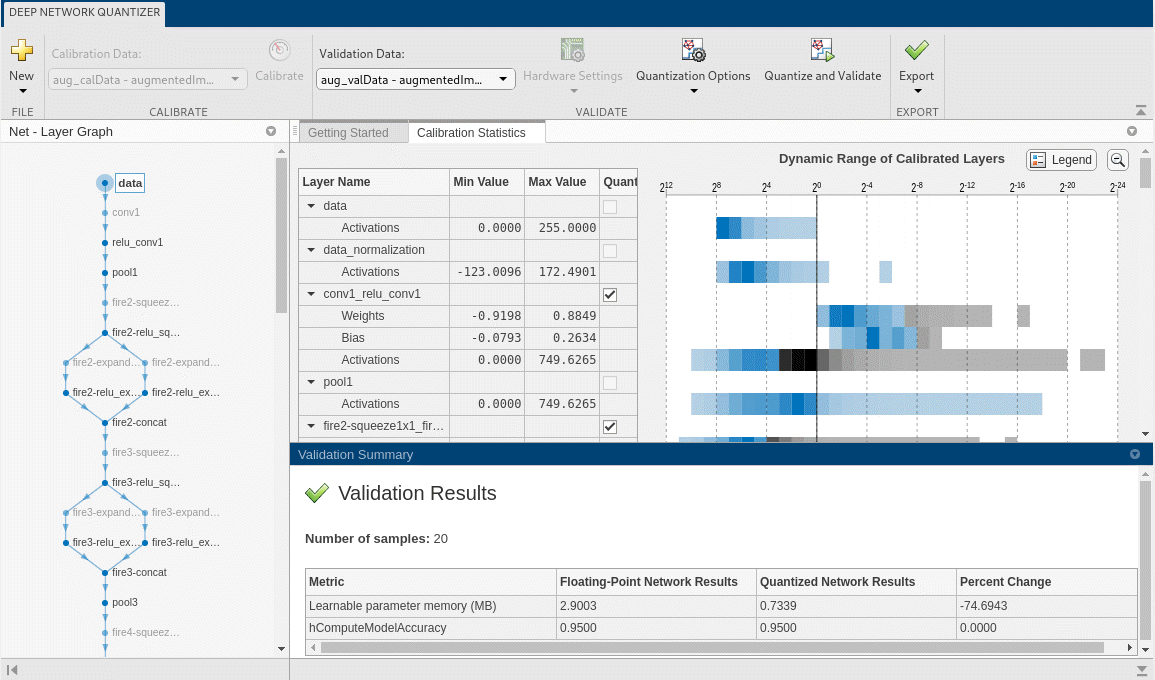

Приложение квантует сеть и отображает результаты валидации для пользовательской метрической функции.

Отображения приложения только скалярные значения в таблице результатов валидации. Чтобы просмотреть результаты валидации для пользовательской метрической функции с нескалярным выходом, экспортируйте dlquantizer объект, затем проверьте квантованную сеть при помощи validate функция в окне команды MATLAB.

После квантования и проверения сети, можно принять решение экспортировать квантованную сеть.

Нажмите кнопку Export. В выпадающем списке выберите Export Quantizer создать dlquantizer объект в базовом рабочем пространстве. Можно развернуть квантованную сеть в целевую плату FPGA и получить результаты предсказания при помощи MATLAB. Смотрите, Разверните Квантованный Сетевой Пример (Deep Learning HDL Toolbox).
