plotinerrcorr

Вход графика к ошибочной взаимной корреляции timeseries

Синтаксис

plotinerrcorr(x,e)
plotinerrcorr(...,'inputIndex',inputIndex)
plotinerrcorr(...,'outputIndex',outputIndex)

Описание

plotinerrcorr(x,e) берет входные временные ряды x и ошибочные временные ряды e, и строит взаимную корреляцию входных параметров к ошибкам через различные задержки.

plotinerrcorr(...,'inputIndex',inputIndex) опционально задает, которые вводят элемент, коррелируется и строится. Значение по умолчанию равняется 1.

plotinerrcorr(...,'outputIndex',outputIndex) опционально задает, какой ошибочный элемент коррелируется и строится. Значение по умолчанию равняется 1.

Примеры

Постройте взаимную корреляцию входных параметров к ошибкам

Здесь сеть NARX используется, чтобы решить задачу временных рядов.

[X,T] = simplenarx_dataset;
net = narxnet(1:2,20);
[Xs,Xi,Ai,Ts] = preparets(net,X,{},T);
net = train(net,Xs,Ts,Xi,Ai);
Y = net(Xs,Xi,Ai);
E = gsubtract(Ts,Y);
plotinerrcorr(Xs,E)

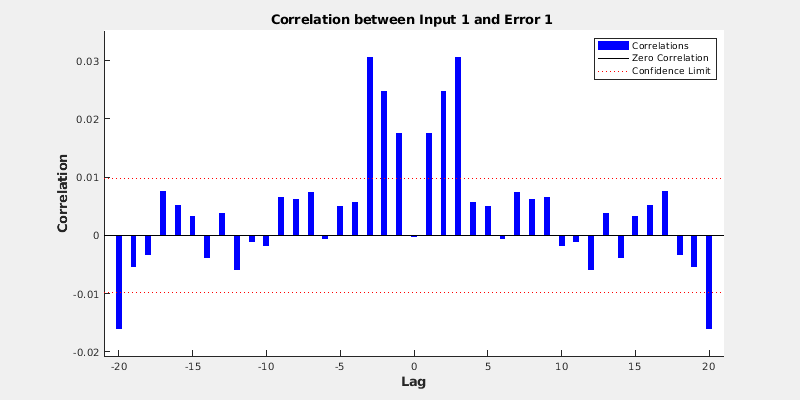

Figure Input-Error Cross-correlation (plotinerrcorr) contains an axes object. The axes object with title Correlation between Input 1 and Error 1 contains 4 objects of type bar, line. These objects represent Correlations, Zero Correlation, Confidence Limit.

Смотрите также

| |

Представленный в R2010b
