Постройте график классификации на perceptron векторном графике
plotpc(W,B)
plotpc(W,B,H)
plotpc(W,B) берет эти входные параметры,
W |
|
B |
|
и возвращает указатель на построенный график классификации.
plotpc(W,B,H) берет дополнительный вход,
H | Обработайте, чтобы продлиться построенную линию |
и удаляет последнюю линию прежде, чем построить новую.
Эта функция не изменяет текущую ось и предназначается, чтобы быть названной после plotpv.

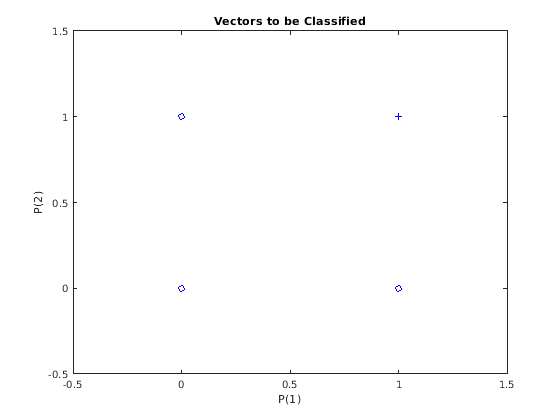

Код ниже задает и строит входные параметры и цели для perceptron:
p = [0 0 1 1; 0 1 0 1]; t = [0 0 0 1]; plotpv(p,t)

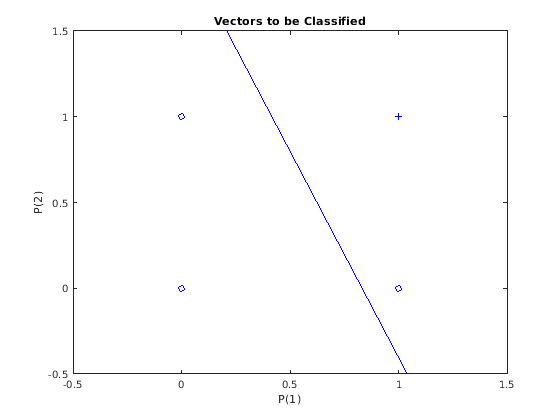

Следующий код создает perceptron, присваивает значения его весам и смещениям, и строит получившийся график классификации.
net = perceptron;
net = configure(net,p,t);
net.iw{1,1} = [-1.2 -0.5];
net.b{1} = 1;
plotpc(net.iw{1,1},net.b{1})
