plotsomplanes
Постройте самоорганизующиеся плоскости веса карты
Синтаксис
plotsomplanes(net)
Описание
plotsomplanes(net) генерирует набор подграфиков. Каждый iподграфик th показывает веса от iвход th к нейронам слоя, с самыми отрицательными связями, показавшими черными, нулевыми связями, столь же красными, и самыми сильными положительными связями как желтый.
График только показывают для слоев, организованных в одной или двух размерностях.
Этот график поддерживает SOM сети с hextop и gridtop топология, но не tritop или randtop.
Эта функция может также быть вызвана со стандартизированными аргументами функции построения графика, используемыми функцией train.
Примеры

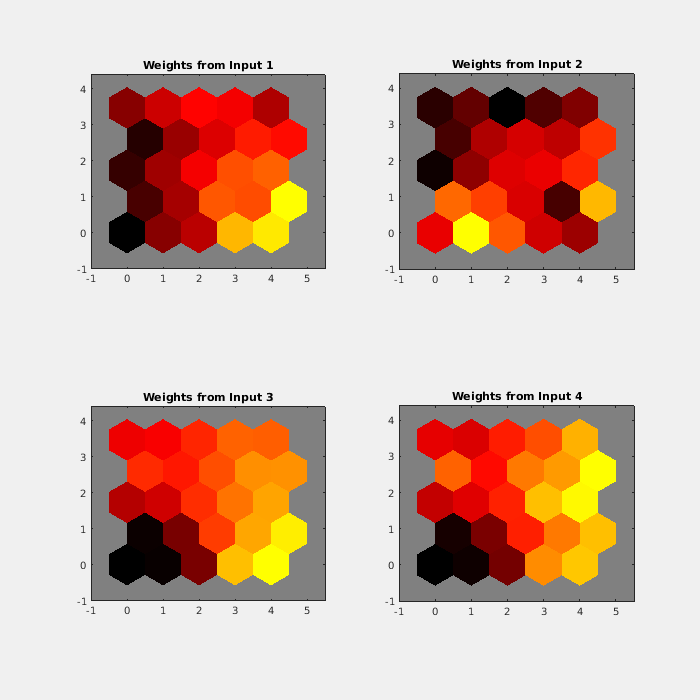

Постройте плоскости веса SOM
x = iris_dataset; net = selforgmap([5 5]); net = train(net,x); plotsomplanes(net)
Смотрите также
Введенный в R2008a
