tritop
Треугольная функция топологии слоя
Синтаксис
pos = tritop(dimensions)
Описание
tritop вычисляет положения нейрона для слоев, нейроны которых располагаются в N- размерная треугольная сетка.
pos = tritop(dimensions) берет один аргумент:
dimensions | Вектор-строка из размеров размерности |
и возвращает N- S матрица N координатные векторы, где N количество размерностей и S продукт dimensions.
Примеры

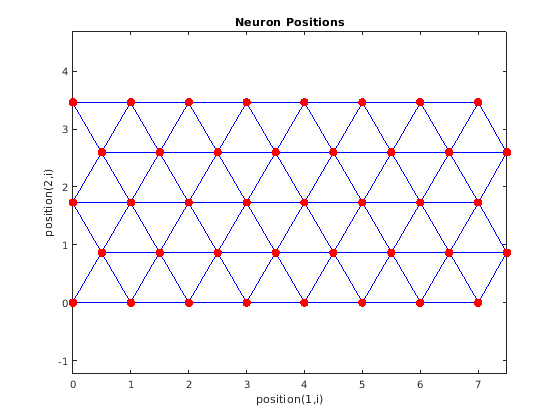

Отобразите слой с треугольным шаблоном
В этом примере показано, как отобразить двумерный слой с 40 нейронами, расположенными в 8 5 треугольной сетке.
pos = tritop([8 5]); plotsom(pos)
Представленный в R2010b
