coverageAreaPlotter

Плоттер зоны охвата для видимого с большого расстояния графика

свернуть все на странице

Синтаксис

caPlotter = coverageAreaPlotter(bep)
caPlotter = coverageAreaPlotter(bep,Name,Value)

Описание

caPlotter = coverageAreaPlotter(bep) создает CoverageAreaPlotter объект, который конфигурирует отображение зон охвата датчика на видимом с большого расстояния графике. CoverageAreaPlotter объект хранится в Plotters свойство входа birdsEyePlot объект, bep. Чтобы отобразить зоны охвата датчика, используйте plotCoverageArea функция.

пример

caPlotter = coverageAreaPlotter(bep,Name,Value) свойства наборов с помощью одного или нескольких Name,Value парные аргументы. Например, coverageAreaPlotter(bep,'DisplayName','Coverage area') определяет имя отображения, которое появляется в легенде графика птичьего глаза.

Примеры

свернуть все

Скрипт Open Live Script

Создайте видимый с большого расстояния график с диапазоном оси X от 0 до 90 метров и диапазоном оси Y от –35 до 35 метров. Создайте плоттер зоны охвата, который отображает зоны охвата красного цвета.

bep = birdsEyePlot('XLim',[0 90],'YLim',[-35 35]);
caPlotter = coverageAreaPlotter(bep,'DisplayName','Radar coverage area','FaceColor','r');

Figure contains an axes object. The axes object contains an object of type patch. This object represents Radar coverage area.

Отобразите зону охвата, которая имеет поле зрения с 35 степенями и 60-метровую область значений. Смонтируйте датчик зоны охвата 1 метр перед источником. Установите угол ориентации датчика до 0 градусов.

mountPosition = [1 0];
range = 60;
orientation = 0;
fieldOfView = 35;
plotCoverageArea(caPlotter,mountPosition,range,orientation,fieldOfView);

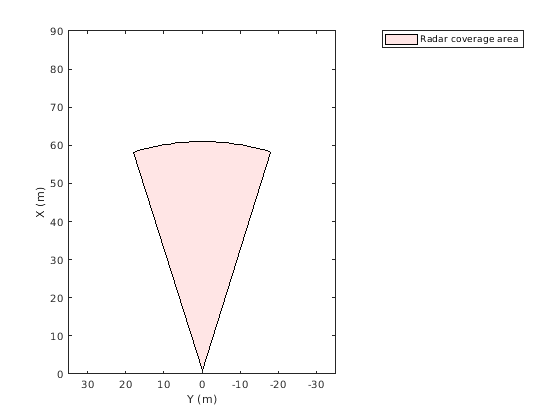

Figure contains an axes object. The axes object contains an object of type patch. This object represents Radar coverage area.

Входные параметры

свернуть все

Видимый с большого расстояния график в виде birdsEyePlot объект.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: coverageAreaPlotter('FaceColor','red') устанавливает цвет заливки зон охвата датчика к красному.

Имя плоттера, чтобы отобразиться в легенде в виде разделенной запятой пары, состоящей из 'DisplayName' и вектор символов или строковый скаляр. Если вы не задаете имя, видимый с большого расстояния график не отображает запись легенды для плоттера.

Цвет заливки зон охвата в виде разделенной запятой пары, состоящей из 'FaceColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

Цвет рамки зон охвата в виде разделенной запятой пары, состоящей из 'EdgeColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

Прозрачность зон охвата в виде разделенной запятой пары, состоящей из 'FaceAlpha' и скаляр в области значений [0, 1]. Значение 0 делает зону охвата полностью прозрачной. Значение 1 делает зону охвата полностью непрозрачной.

Тег, сопоставленный с плоттером, возражает в виде разделенной запятой пары, состоящей из 'Tag' и вектор символов или строковый скаляр. Значением по умолчанию является 'PlotterN', где N целое число, которое соответствует Nплоттер th сопоставлен с входом birdsEyePlot объект.

Выходные аргументы

свернуть все

Плоттер зоны охвата, возвращенный как CoverageAreaPlotter объект. Можно изменить этот объект путем изменения его значений свойств. Имена свойства соответствуют аргументам пары "имя-значение" coverageAreaPlotter функция.

caPlotter хранится в Plotters свойство входа birdsEyePlot объект, bep. Чтобы построить зоны охвата, используйте plotCoverageArea функция.

Смотрите также

| |

Введенный в R2017a
