laneBoundaryPlotter

Плоттер контура маршрута для видимого с большого расстояния графика

Описание

пример

lbPlotter = laneBoundaryPlotter(bep) создает LaneBoundaryPlotter объект, который конфигурирует отображение контуров маршрута на видимом с большого расстояния графике. LaneBoundaryPlotter объект хранится в Plotters свойство входа birdsEyePlot объект, bep. Чтобы отобразить контуры маршрута, используйте plotLaneBoundary функция.

lbPlotter = laneBoundaryPlotter(bep,Name,Value) свойства наборов с помощью одного или нескольких Name,Value парные аргументы. Например, laneBoundaryPlotter(bep,'DisplayName','Lane boundaries') определяет имя отображения, которое появляется в легенде графика птичьего глаза.

Примеры

свернуть все

Создайте контуры правильного маршрута и лево-маршрут.

leftlb = parabolicLaneBoundary([-0.001,0.01,-1.8]);
rightlb = parabolicLaneBoundary([-0.001,0.01,1.8]);

Создайте видимый с большого расстояния график с диапазоном оси X от 0 до 30 метров и диапазоном оси Y от –5 до 5 метров.

bep = birdsEyePlot('XLimits',[0 30],'YLimits',[-5 5]);

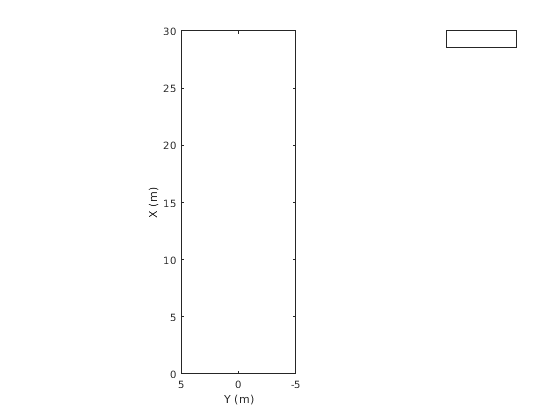

Figure contains an axes object. The axes object is empty.

Создайте плоттер контура маршрута.

lbPlotter = laneBoundaryPlotter(bep,'DisplayName','Lane boundaries');

Figure contains an axes object. The axes object contains an object of type line. This object represents Lane boundaries.

Отобразите контуры маршрута на видимом с большого расстояния графике.

plotLaneBoundary(lbPlotter,[leftlb rightlb]);

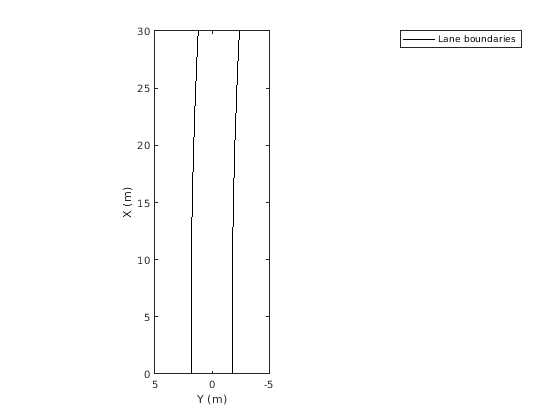

Figure contains an axes object. The axes object contains an object of type line. This object represents Lane boundaries.

Входные параметры

свернуть все

Видимый с большого расстояния график в виде birdsEyePlot объект.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: laneBoundaryPlotter('Color','red') выбирает цвет контуров маршрута к красному.

Имя плоттера, чтобы отобразиться в легенде в виде разделенной запятой пары, состоящей из 'DisplayName' и вектор символов или строковый скаляр. Если вы не задаете имя, видимый с большого расстояния график не отображает запись легенды для плоттера.

Цвет границ маршрута в виде разделенной запятой пары, состоящей из 'Color' и триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

Граница маршрута разрабатывает в виде разделенной запятой пары, состоящей из 'LineStyle' и одна из опций перечислена в этой таблице.

Стиль линииОписаниеПолучившаяся линия
'-'Сплошная линия

Sample of solid line

'--'Пунктирная линия

Sample of dashed line

':'Пунктирная линия

Sample of dotted line

'-.'Штрих-пунктирная линия

Sample of dash-dotted line, with alternating dashes and dots

'none'Никакая линияНикакая линия

Тег, сопоставленный с плоттером, возражает в виде разделенной запятой пары, состоящей из 'Tag' и вектор символов или строковый скаляр. Значением по умолчанию является 'PlotterN', где N целое число, которое соответствует Nплоттер th сопоставлен с входом birdsEyePlot объект.

Выходные аргументы

свернуть все

Плоттер контура маршрута, возвращенный как LaneBoundaryPlotter объект. Можно изменить этот объект путем изменения его значений свойств. Имена свойства соответствуют аргументам пары "имя-значение" laneBoundaryPlotter функция.

lbPlotter хранится в Plotters свойство входа birdsEyePlot объект, bep. Чтобы построить контуры маршрута, используйте plotLaneBoundary функция.

Введенный в R2017a
