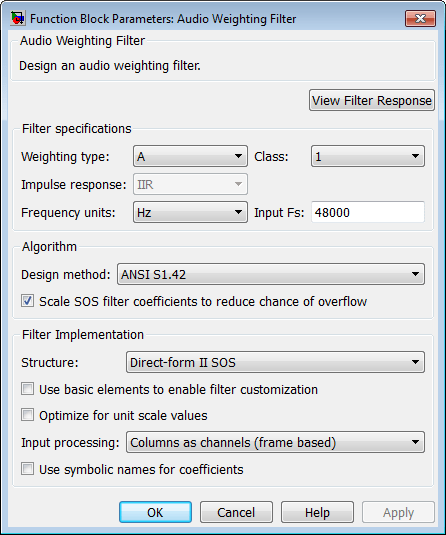

Тип взвешивания задает частотную характеристику фильтра. Допустимыми типами взвешивания для этого фильтра является AC , C-message, ITU-R 468–4, и ITU-T 0.41. Для определений доступных типов взвешивания смотрите fdesign.audioweighting страница с описанием.

Класс фильтра описывает зависимые частотой допуски, заданные в соответствующих стандартах [1], [2]. Существует два возможных значения класса: 1 и 2. Фильтры взвешивания класса 1 имеют более строгие допуски, чем фильтры класса 2. Значение класса фильтра не влияет на проект. Значение класса только используется, чтобы обеспечить маску спецификации в fvtool для анализа создания фильтра. Значением по умолчанию этого параметра является 1.

Класс фильтра только применим для A взвешивание и C взвешивание фильтров.

Задайте тип импульсной характеристики как один из IIR или FIR. Для A, C, C-сообщения и ITU-R фильтр 468–4, IIR единственная опция. Для фильтра взвешивания ITU-T 0.41, FIR единственная опция.

Задайте единицы частоты как Герц (Гц), килогерц (кГц), мегагерц (МГц) или гигагерц (ГГц). Нормированные проекты частоты не поддерживаются для фильтров взвешивания аудио. Значением по умолчанию этого параметра является Hz.

Задайте входную частоту дискретизации. Модули соответствуют установке параметра Frequency units.

Допустимые методы разработки зависят от типа взвешивания. Для типа A и C взвешивающие фильтры, единственным допустимым типом проекта является ANSI S1.42. Это - БИХ-метод разработки, который следует стандарту ANSI S1.42–2001. Для фильтра сообщения C единственным допустимым методом разработки является Bell 41009, который является БИХ-методом разработки после Системного технического справочника PUB 41009 Bell. Для ITU-R фильтр взвешивания 468–4 можно спроектировать КИХ-фильтр или БИХ. Если вы выбираете проект IIR, методом разработки является IIR least p-norm. Если вы выбираете проект FIR, выбором метода разработки является Equiripple или Frequency Sampling. Для фильтра взвешивания ITU-T 0.41 доступными КИХ-методами разработки является Equiripple или Frequency Sampling.

Выбор этого параметра направляет проект, чтобы масштабировать коэффициенты фильтра, чтобы уменьшать возможности, что входные параметры или вычисления в фильтре переполняют и превышают представимую область значений фильтра. Очистка этой опции удаляет масштабирование. Этот параметр применяется только к БИХ-фильтрам.

Для технических требований фильтра и метода разработки вы выбираете, это списки параметров структуры фильтра, доступные, чтобы реализовать ваш фильтр. Поскольку аудио, взвешивающее БИХ, фильтруют проекты, можно выбрать прямую форму I или II biquad (SOS). Можно также принять решение реализовать эти структуры в транспонированной форме.

Для КИХ-проектов можно выбрать прямую форму, транспонированная прямая форма, симметричная прямая форма, или прямая форма асимметричная структура.

Установите этот флажок, чтобы реализовать фильтр как подсистему основных блоков Simulink. Снимите флажок, чтобы реализовать фильтр как высокоуровневую подсистему. По умолчанию этот флажок снимается.

Высокоуровневая реализация обеспечивает лучшую совместимость через различные структуры фильтра, особенно фильтры, которые содержали бы алгебраические циклы, когда создано с помощью базовых элементов. С другой стороны, использование базовых элементов включает следующие параметры оптимизации:

Установите этот флажок, чтобы масштабировать модульные усиления между разделами в фильтрах SOS. Этот параметр доступен только для фильтров SOS.

Задайте, как блок должен обработать вход. Доступные параметры могут варьироваться в зависимости от него настройки параметров Use basic elements for filter customization и Filter Structure. Можно установить этот параметр на одну из следующих опций:

Для получения дополнительной информации о выборке - и основанная на системе координат обработка, смотрите Выборку - и Основанные на системе координат Концепции.

Установите этот флажок, чтобы включить спецификацию коэффициентов с помощью MATLAB^® переменные. Доступные содействующие имена отличаются в зависимости от структуры фильтра. Используя символьные имена позволяет настраиваться коэффициентов фильтра в сгенерированном коде. По умолчанию этот флажок снимается.
