Constant Ramp
Сгенерируйте сигнал пандуса с длиной на основе входных размерностей
- Библиотека:
DSP System Toolbox / Операции Сигнала
Описание
Блок Constant Ramp генерирует постоянный сигнал пандуса
y = (0:L-1)*m + b
где m является наклоном, заданным скалярным параметром Slope, и b является y - точка пересечения, заданная скалярным параметром Offset.
Для неориентированного векторного входа L равен длине входного вектора. Для входного массива N-D длина L выходного пандуса равен длине входа в размерности, заданной параметром Dimension или Ramp length equals number of. Выход, y, всегда является неориентированным вектором.
Порты
Входной параметр
Вывод
Параметры
Основной
Ramp length equals number of — Размерность раньше определяла длину пандуса
Rows (значение по умолчанию) | Columns | Elements in specified dimension
Задайте, является ли длина выходного пандуса количеством строк, количеством столбцов или длиной заданного измерения входа.
Dimension — Размерность, которая определяет длину выходного пандуса
1
Задайте размерность на основе одну входного массива, который определяет длину выходного пандуса как положительный целочисленный скаляр.
Зависимости
Чтобы включить этот параметр, установите Ramp length equals number of на Elements in specified dimension.
Slope — Наклон пандуса
1
Задайте наклон пандуса как скаляр с двойной точностью с действительным знаком.
Offset — y - точка пересечения пандуса
0
Задайте скалярный y - точка пересечения пандуса как скаляр с двойной точностью с действительным знаком.
Типы данных
Output data type — Тип выходных данных
Inherit: Same as input (значение по умолчанию) | Inherit: Inherit via back propagation | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16) | fixdt(1,16,0) | <data type conversion>
Задайте тип выходных данных для этого блока. Можно выбрать одно из следующего:
Правило, которое наследовало тип данных, например,
Inherit: Same as input.Встроенный тип данных, такой как
doubleВыражение, которое оценивает к допустимому типу данных, например,
fixdt(1,16)
Для справки, устанавливающей параметры типа данных, отобразите Data Type Assistant путем нажатия кнопки Show data type assistant
.
Смотрите Типы данных Управления Сигналов (Simulink) для получения дополнительной информации.

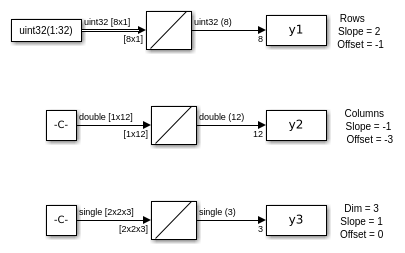

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
