ismaxphase

Проверьте, что Системный объект фильтра дискретного времени является максимальной фазой

свернуть все на странице

Синтаксис

flag = ismaxphase(sysobj)
flag = ismaxphase(sysobj,tol)
flag = ismaxphase(___,'Arithmetic',arithType)

Описание

пример

flag = ismaxphase(sysobj) возвращает true если Система фильтра object™ имеет максимальную фазу.

flag = ismaxphase(sysobj,tol) использует допуск tol определить, когда два числа достаточно близки, чтобы быть рассмотренными равными. Если не заданный, tol значения по умолчанию к eps^(2/3).

flag = ismaxphase(___,'Arithmetic',arithType) анализирует Системный объект фильтра на основе арифметики, заданной в arithType введите использование любого из предыдущих синтаксисов.

Для более входных опций смотрите ismaxphase в Signal Processing Toolbox™.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте фильтр allpass и определите, имеет ли фильтр максимальную фазу.

Используя dsp.AllpassFilter Система object™, спроектируйте фильтр allpass, который использует минимальную структуру множителя.

a = dsp.AllpassFilter
a =
  dsp.AllpassFilter with properties:

                    Structure: 'Minimum multiplier'
          AllpassCoefficients: [-0.7071 0.5000]
    TrailingFirstOrderSection: false

Используя ismaxphase функционируйте, определите, имеет ли фильтр максимальную фазу.

ismaxphase(a)
ans = logical
   1

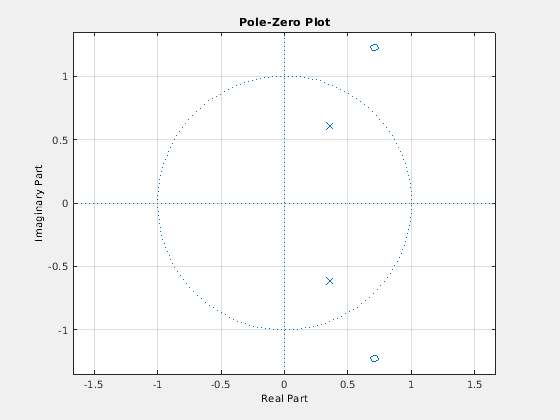

Проверьте местоположение полюсов и нули передаточной функции фильтра на z-плоскости. По определению нули максимального фильтра фазы должны найтись вне модульного круга.

zplane(a)

Figure Filter Visualization Tool - Pole-Zero Plot contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Pole-Zero Plot contains 3 objects of type line.

Входные параметры

свернуть все

Введите фильтр в виде одного из следующих Системных объектов фильтра:

Значение допуска, чтобы определить, когда два числа достаточно близки, чтобы быть рассмотренными равными в виде положительной скалярной величины. Если не заданный, tol значения по умолчанию к eps^(2/3).

Арифметика используется в анализе фильтра в виде 'double'единственный, или 'Fixed'. Когда арифметический вход не задан, и Системный объект фильтра разблокирован, аналитический инструмент принимает фильтр с двойной точностью. Когда арифметический вход не задан, и Системный объект заблокирован, функция выполняет анализ на основе типа данных заблокированного входа.

'Fixed' значение применяется к Системным объектам фильтра со свойствами фиксированной точки только.

Когда 'Arithmetic' входной параметр задан как 'Fixed' и объект фильтра имеет тип данных содействующего набора к 'Same word length as input', арифметический анализ зависит от того, разблокирован ли Системный объект или заблокирован.

  • разблокированный – аналитическая функция объекта не может определить содействующий тип данных. Функция принимает, что содействующий тип данных подписывается, имеет 16-битный размер слова и автоматический масштабируемый. Функция выполняет анализ фиксированной точки на основе этого предположения.

  • заблокированный – Когда типом входных данных является 'double' или 'single', аналитическая функция объекта не может определить содействующий тип данных. Функция принимает, что тип данных коэффициентов подписывается, имеет 16-битный размер слова и автоматический масштабируемый. Функция выполняет анализ фиксированной точки на основе этого предположения.

Чтобы проверять, заблокирован ли Системный объект или разблокирован, используйте isLocked функция.

Когда арифметический вход задан как 'Fixed' и объект фильтра имеет тип данных содействующего набора к пользовательскому числовому типу, объектная функция выполняет анализ фиксированной точки на основе пользовательского типа числовых данных.

Выходные аргументы

свернуть все

Отметьте, чтобы определить, имеет ли фильтр максимальную фазу, возвращенную как логическое:

  • 1 – Фильтр имеет максимальную фазу.

  • 0 – Фильтр не имеет максимальной фазы.

Типы данных: логический

Больше о

свернуть все

Максимальные фильтры фазы

Причинная и устойчивая система дискретного времени, как говорят, является строго максимальной фазой, когда все ее нули находятся вне модульного круга. Причинная и устойчивая система LTI является системой максимальной фазы, если ее инверсия является причинной и нестабильной.

Такая система называется системой максимальной фазы, потому что она имеет максимальную групповую задержку (grpdelay) из набора систем, которые имеют тот же ответ величины.

Смотрите также

|

Введенный в R2013a
