freqz

Частотная характеристика просачивается channelizer

свернуть все на странице

Синтаксис

[H,w] = freqz(obj)
[H,w] = freqz(obj,ind)
[H,f] = freqz(obj,ind,Name,Value)

Описание

пример

[H,w] = freqz(obj) вычисляет матрицу комплексных частотных характеристик для каждого, просачиваются dsp.Channelizer Система object™. Каждый столбец H соответствует частотной характеристике для одного из фильтров в channelizer. w вектор из нормированных частот в который строки H вычисляются.

пример

[H,w] = freqz(obj,ind) вычисляет частотную характеристику фильтров с индексами, соответствующими элементам в векторном indind вектор-строка из индексов между 1 и obj.NumFrequencyBands. По умолчанию этот вектор [1:N], где N является количеством диапазонов частот.

Например, чтобы вычислить частотную характеристику первых 4 фильтров, установите ind к [1:4].

channelizer = dsp.Channelizer;
[H,w] = freqz(channelizer,[1:4]);

пример

[H,f] = freqz(obj,ind,Name,Value) вычисляет частотную характеристику фильтров с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

Например, чтобы задать частоту дискретизации 44 100 Гц, установите 'Fs' к 44100. Чтобы вычислить частотную характеристику с помощью 1 024 точек частоты, установите 'NFFT' к 1024. Кроме того, чтобы вычислить сумму частотной характеристики фильтров, установите 'overall' к true.

channelizer = dsp.Channelizer;
[H,f] = freqz(channelizer,[1:4],'Fs',44100,'NFFT',1024,'overall',true);

Примеры

свернуть все

Скрипт Open Live Script

Вычислите частотную характеристику фильтров в channelizer использование freqz функция.

Спроектируйте channelizer с количеством диапазонов частот или многофазного набора ветвей к 8, количеством касаний или коэффициентов на набор полосы к 12 и набор затухания в полосе задерживания к 80 дБ. Вычислите матрицу частотной характеристики, H, и соответствующий вектор из точек частоты, w.

channelizer = dsp.Channelizer;
[H,w] = freqz(channelizer); %#ok
whos H
  Name         Size              Bytes  Class     Attributes

  H         8192x8             1048576  double    complex

Количество строк в H соответствует количеству точек частоты, и количество столбцов в H соответствует количеству диапазонов частот. Чтобы просмотреть только фрагмент набора фильтров, задайте индексы.

[H,w] = freqz(channelizer,(1:4)); %#ok

Определение индексов фильтра как [1:4] вычисляет отдельную частотную характеристику первых 4 фильтров. Можно альтернативно просмотреть сумму ответов фильтра путем установки 'overall' к true.

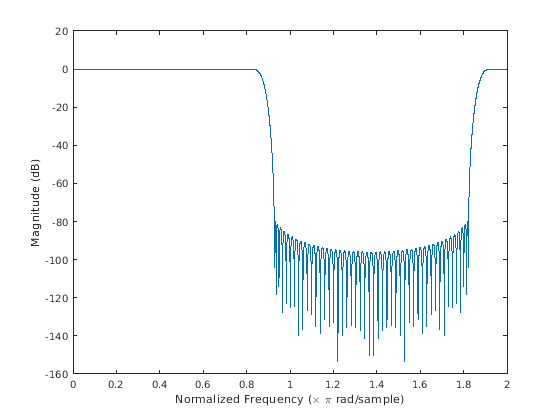

[H,w] = freqz(channelizer,1:4,'overall',true);
plot(w/pi,20*log10(abs(H)))
xlabel('Normalized Frequency (\times \pi rad/sample)')
ylabel('Magnitude (dB)')

Figure contains an axes object. The axes object contains an object of type line.

Можно также вычислить частоты в Гц путем передачи частоты дискретизации. Частота в Гц, f, равняется (w/2*pi)*Fs, где w является частотой в радианах, и Фс является частотой дискретизации.

[H,f] = freqz(channelizer,'Fs',44100); %#ok

Задайте количество точек частоты с помощью 'NFFT' аргумент.

[H,f] = freqz(channelizer,'Fs',44100,'NFFT',1024);

Входные параметры

свернуть все

Введите фильтр в виде dsp.Channelizer Системный объект.

Пример: [H, w] = freqz (channelizer);

Отфильтруйте индексы в виде вектора-строки в области значений [1 obj.NumFrequencyBands]. По умолчанию, ind установлен в 1:N, где N является количеством диапазонов частот, заданных через obj.NumFrequencyBands свойство.

Пример: freqz (channelizer, [1:4]);

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: [H, f] = freqz (channelizer, [1:4], 'Фс', 44100, 'NFFT', 1024, 'полный', верный);

Частота дискретизации в виде скаляра. Это значение определяет частоты в Гц в который freqz вычисляет частотную характеристику.

Пример: 44100

Пример: 22050

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество точек частоты использовалось для расчета частотной характеристики в виде положительной скалярной величины.

Пример: 8192

Пример: 1024

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Тип ответа фильтра в виде также:

  • true –– freqz вычисляет сумму ответов фильтра.

  • false –– freqz вычисляет отдельные ответы фильтра.

Типы данных: логический

Выходные аргументы

свернуть все

Комплексная частотная характеристика фильтров в channelizer. Размерности выхода зависят от значения 'overall' аргумент:

  • Когда 'overall' аргументом является true, вектор частотной характеристики содержит сумму частотных характеристик всех фильтров. Вектор имеет размер [nfft 1], где nfft количество точек частоты. Например, если nfft 8192H матрица размера [8192 1].

  • Когда 'overall' аргументом является false, частотная характеристика является матрицей размера [nfft nFilters], где nfft количество точек частоты, и nFilters является количеством фильтров, частотная характеристика которых вычисляется. Предположим nfft 8192 и ind [2:5H матрица размера [8192 4].

Типы данных: double
Поддержка комплексного числа: Да

Нормированные частоты, заданные в рад/отсчете, на уровне которого вычисляется частотная характеристика. Вектор имеет размер [nfft 1].

Типы данных: double

Частоты, заданные в Гц, на уровне которого вычисляется частотная характеристика. Вектор имеет размер [nfft 1].

Типы данных: double

Смотрите также

Функции

Объекты

Введенный в R2017b
